接触・非接触両用式 多機能型デジタルハンドタコメータ HT-5100/5200
ハンディ回転計関連 製品群概要
FAQ (よくある質問)
取扱説明書
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)
アプリケーションe-見積

製品写真(HT-5100/5200 接触・非接触両用式デジタルハンドタコメータ) 回転計測技術を結集し、洗練ボディに機能フル装備、接触式・非接触式両用の使い易く高性能の、先進ハンディタイプのタコメータです。測定項目は、回転速度(r/min・r/s)、積算回転数(カウント)、周速度(m/mi n ・接触・非接触)(mm/s・接触式オプション)、周期(ms)と多項目。アナログ出力(HT-5100)、パルス出力(HT-5200)付なので、データレコーダーとの接続が可能です。6 ~ 99,999 r/min まで測定可能なワイドレンジなタコメータです。



特長

  • 接触・非接触どちらでも測定できる両用タイプ、非接触式でも回転体の直径を設定するだけで、周速度測定が可能(接触式は周速リングを装着<KS-100/200>で可)

  • 積算回転数のカウントが可能(接触式では 1 回転 1 カウント・非接触式では1 反射マーク 1 カウントで 99999 までカウント)

  • アナログ出力付(HT- 5100)、パルス出力付(HT- 5200)

  • AC 電源にて使用可能(AC アダプタ PB-703 使用時)

  • 回転速度の最大値・最小値のホールド機能、メモリーリコール機能、アラーム機能

  • 回転測定範囲が 6 ~ 99999 r/minとワイドレンジ



概略仕様

検出方式 可視光光電反射方式、接触方式(接触アダプタHT-0501装着時)
測定単位 r/min、r/s、m/min、COUNT、ms
回転速度測定範囲
非接触方式 接触方式
6 ~ 99999 r/min 6 ~ 20000 r/min
0.10~999.99 r/s 0.10~400.00 r/s
0.6 ~ 9999.9 m/min 0.6 ~ 400.0 m/min
0 ~ 99999 COUNT 0 ~ 99999 COUNT
0.6 ~ 9999.9 ms 2.5 ~ 9999.9 ms



反射検出距離 20 ~ 300 mm
表示桁数 5 桁
表示方式 7 セグメント LCD、バックライト付
測定表示時間 1 秒自動繰返し (ただし 6 ~ 60 r/minでは最大10秒)
測定精度 6 ~ 11999 r/min に対し ± 1 r/min
12000 ~ 29999 r/min に対し ± 2 r/min
30000 ~ 49999 r/min に対し ± 4 r/min
50000 ~ 99999 r/min に対し ± 10 r/min
0.10 ~ 199.99 r/s に対し ± 0.02 r/s
200.00 ~ 499.99 r/s に対し ±0.04 r/s
500.00 ~ 999.99 r/s に対し ± 0.06 r/s
測定値記憶時間 メモリーリコール機能 約 10 分間
オーバレンジ表示 “OVER” 文字表示(測定範囲を超えたときに表示) アラーム音
BAT LOW 表示 “B”文字表示(電池が消耗したときに表示)
アナログ出力(HT-5100) 電圧 0 ~ 1 V/フルスケール(フルスケール値は 3 レンジ切換 - 例: 回転速度測定の場合は、1000、10000、100000 r/min)
リニアリティ ± 1.0 %/フルスケール以内
レスポンス 約 100 ms(但し、600 r/min以下はパルス周期毎)
分解能 4 mV(250 ステップ/フルスケール)
パルス出力(HT-5200) 出力電圧: Hi +4.5V 以上(負荷抵抗100kΩ以上において)、Lo +0.5V 以下(2mA 吸い込みにおいて)、出力電流:±4mA以下
使用温度範囲 0 ~+40℃
保存温度範囲 −10℃ ~+55℃
電 源 単 3 型乾電池 (1.5V)× 3 個 連続使用時間 約 10 時間 (バックライト使用時) 、約 40 時間 (バックライト未使用時)
AC100V,120V アダプタ (オプションPB-703) 使用時
外形寸法 160(W) × 36(H) × 60(D) mm
質 量 非接触時 約 200g(電池含む)、接触アダプタ装着時 約 260g(電池含む)
付属品 HT-0501 接触式アダプタ x 1
KS-300 回転接触子 x 1
KS-200 周速リング x 1
反射マーク 1 シート(12mm 角 25 枚)
ロータリスイッチ設定用ミニドライバ x1
価格 HT-5100:(税込

HT-5200: (税込

オプション ・PB-703 ACアダプタ: (税込
・AX-501 BNCコネクタ付出力ケーブル (2m): (税込
・AX-1200 ピンプラグ付出力ケーブル (1.5m): (税込
・HT-011 反射マーク(10 シート 1 組): (税込
・HT-0521A スタンド冶具(HT-0522 マグネットスタントと組み合わせて使用します): (税込
・HT-0522 マグネットスタンド(HT-0521 スタント治具と組み合わせて使用します): (税込
・LA-0203 測定三脚: (税込
・KS-100 周速リング (周速度測定用 単位 mm/s): (税込
・KS-200 周速リング (周速度測定用 単位 m/min): (税込
・KS-300 回転接触子 (回転測定用円錐形ゴム先): (税込

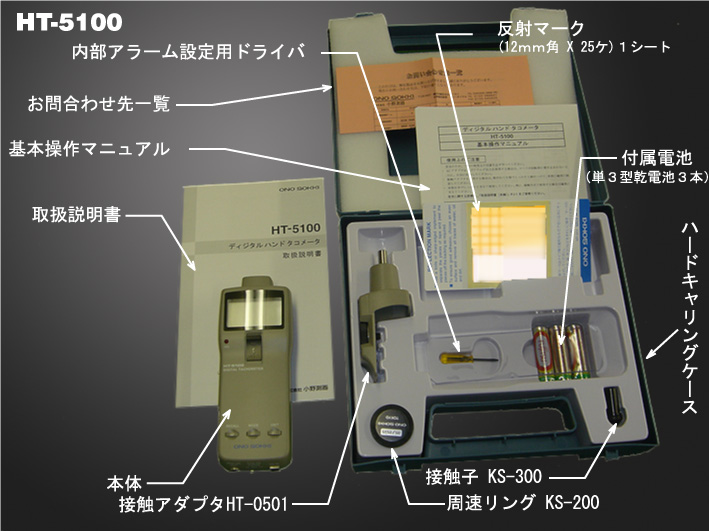

梱包品一式

写真(梱包品内容一式)

Revised: 2007/07/01
