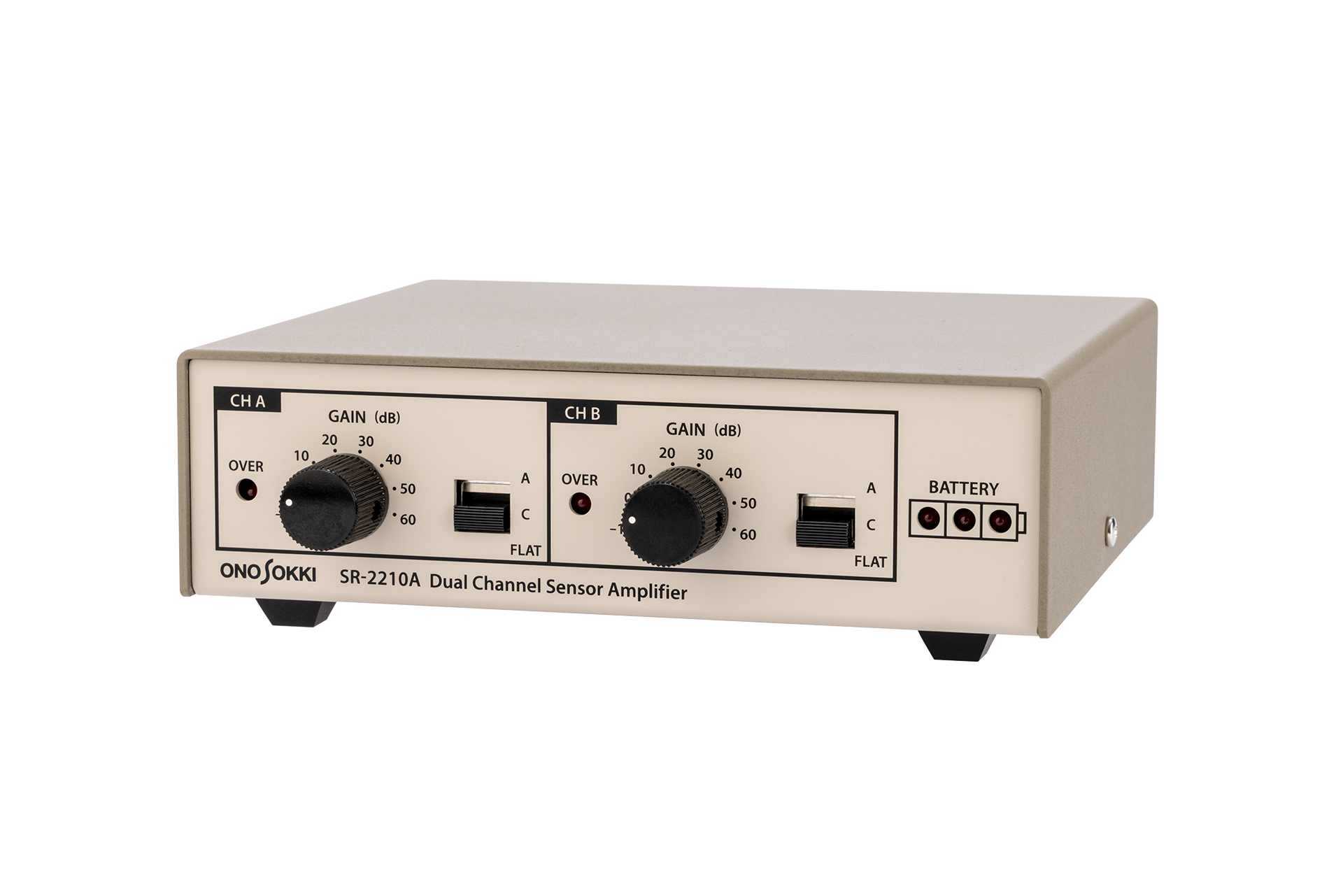

2CH センサーアンプ
SR-2210A New
SR-2210Aは、CCLD（定電流駆動）方式の計測用マイクロホンや加速度センサーに対応した2チャンネルの音・振動計測用センサーアンプです。
オシロスコープやデータロガー等による収録・解析の前段アンプとして使用できるほか、PLCに出力信号を直接接続して装置の制御を行うことも可能です。
10 dBステップ（–10 ～ +60 dB）で出力ゲインを調整できるので、マイクロホン用のアンプとして適切なレベルでの出力が可能です。
特長
- 駆動電源 4 ｍA/24 V のセンサーに対応
ローノイズマイクロホンMI-1282M10や超小型の加速度センサーNP-3211等のセンサーを用いた測定が可能です。 - 周波数重み付け特性（A/C/FLAT(Z)）に対応
人間の耳の聴感に合わせたA特性と、大音量や衝撃音の測定に適したC特性の2つの周波数重み付けに対応しています。 - 2チャンネル同時測定が可能
音圧と振動の同時測定による出荷検査や、壁を挟んだ2か所の遮音性能測定など、2チャンネルを活かした測定がこの1台で可能です。 - 2種類の電源系統に対応
電池（単3乾電池 4本）とACアダプター（PB-7090 オプション）に対応しています。

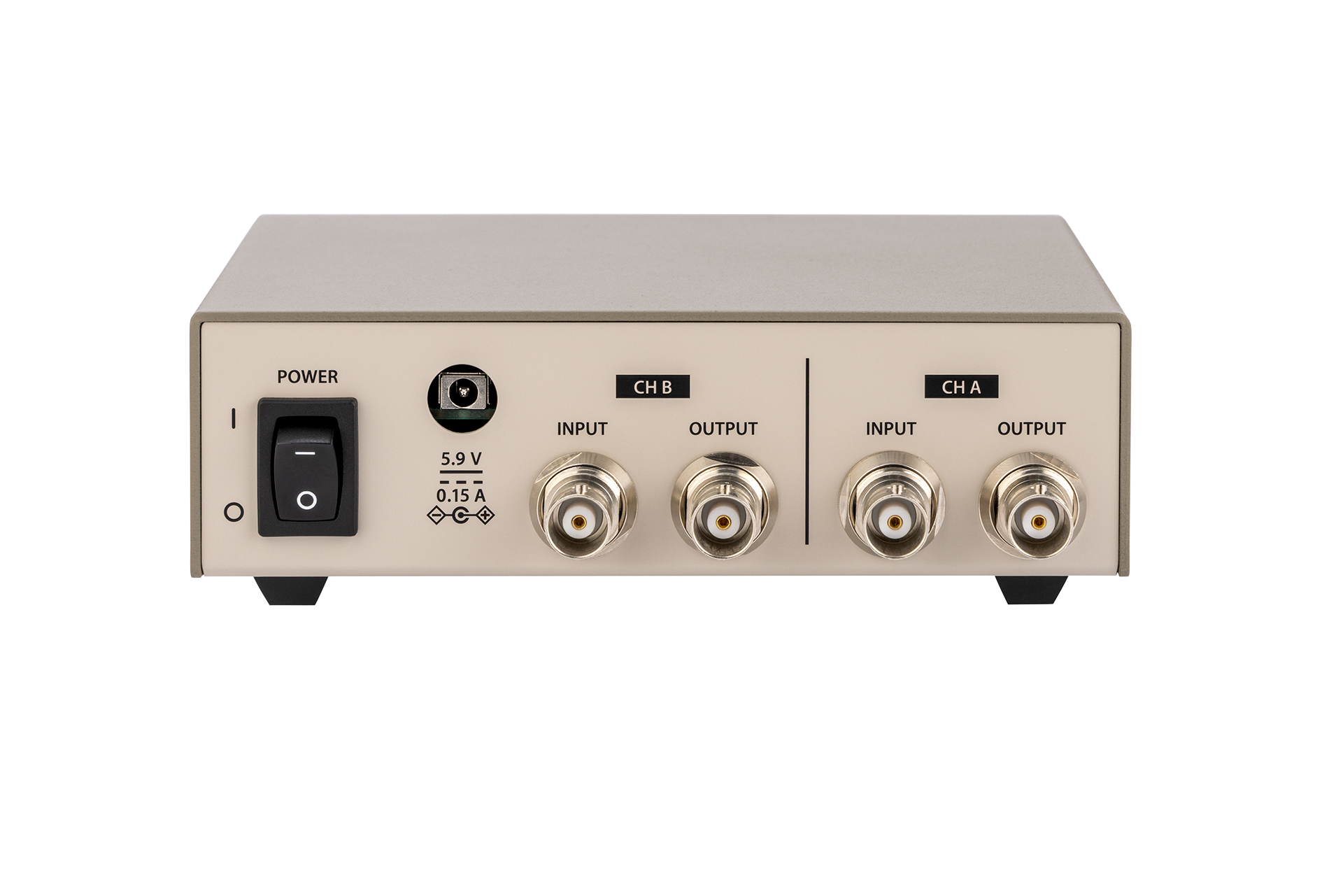

背面
概略仕様
| 定電流電源 | 電流： 4 mA ± 20 % （25 ℃において） 電圧：DC 24 V typ. （23 ～ 26 V） |
|
|---|---|---|
| チャンネル数 | 2 チャンネル | |
| 使用周波数範囲 | 1 Hz ～ 20 kHz （± 0.5 dB、ゲイン0 dB、FLAT(Z) にて 1 kHz 基準） （負荷インピーダンス 100 kΩ 以上） |
|
| 入力インピーダンス | 1 MΩ ± 0.5 % | |
| 入力遮断周波数 | 約 0.16 Hz | |
| 入力電圧範囲 | 最大 12.5 dBVrms （±6 V） | |
| ゲイン | –10 dB/0 dB/10 dB/20 dB/30 dB/40 dB/50 dB/60 dB （± 0.2 dB）
（10 dB ステップ 8 段切換） |
|
| 周波数重み付け特性 | A/C/FLAT(Z) （適合規格 IEC 61672-1、JIS C 1509-1） | |
| 出力遮断周波数 | 約0.2 Hz 以下 （負荷インピーダンス 100 kΩ 以上） 約0.4 Hz 以下 （負荷インピーダンス 50 kΩ 以上） |
|
| 入力換算自己雑音 | A | -105 dBVrms 以下 |
| C | -100 dBVrms 以下 | |
| FLAT(Z) | -95 dBVrms 以下 | |
| 入出力コネクター | BNC （CO2） | |
| 出力電圧範囲 | 最大 12.6 dBVrms （±6 V） | |
| 出力最大延長 | 30 m 以内 | |
| 電源 | 単3形乾電池 ×4本 外部電源： PB-7090* ACアダプター （オプション） * PB-7090は 旧製品 SR-2200には、接続して使用しないでください。故障の原因となります。 |
|
| 連続動作時間 | 20 時間以上 ※計測用マイクロホンMI-1235・マイクロホンプリアンプMI-3111接続時 ※単3形アルカリ乾電池（LR06）4本使用時 |
|
| 使用温度範囲 | -10～+50 ℃（電池を除く） | |
| 保存温度範囲 | -20～+60 ℃（電池を除く） | |
| 使用湿度範囲 | 30～90 % RH（結露しないこと） | |
| 保存湿度範囲 | 10～90 % RH（結露しないこと） | |
| 外形寸法 | 140 （W） × 40 （H） × 125 （D） mm （突起を含まず） | |
| 質量 | 約 500 g（電池を含む） | |
| 付属品 | 取扱説明書 | |
| 価格 | （税込 ） | |
* TEDS機能付きセンサーを接続した場合、TEDS機能は無効になります。
接続ケーブル （両端 BNCコネクター）
| 型名 | 長さ | 価格（税込） | 使用温度範囲 | |
|---|---|---|---|---|
| MX-1001 | 低温/高温仕様信号ケーブル |
1.5 m | （ ） | -30～＋80 ℃ |
| MX-1005 | 5 m | （ ） | ||
| MX-1020 | 20 m | （ ） | ||
| MX-2001 |  |
1.5 m | （ ） | 0～＋60 ℃ |
| MX-2005 | 5 m | （ ） | ||
| MX-2020 | 20 m |
（ ） |
