フィルタ&エンベロープコンバータ CF-0512
音響計測関連 製品群概要
振動計測関連 製品群概要
FFT解析に関する基礎用語集
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)
音響・振動技術相談

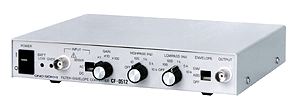

  製品写真(CF-0512フィルタ&エンベロープコンバータ)

加速度ピックアップ用アンプを内蔵したフィルタ&エンベロープコンバータ。  NP-600/3000 シリーズ加速度ピックアップと組み合わせ、FFT アナライザの前処理装置として使用することで、ベアリングや歯車等の回転機器の異常診断を行うことヶ出来ます。



特長

  • 小型・軽量タイプ(約 650 g)

  • 2電源駆動(単3電池4本、または AC アダプタ<オプション>)

  • ハイパス/ローパスフィルタのカットオフ周波数を独立設定可能

  • エンベロープ ON/OFF 機能により、エンベロープ OFF 時はフィルタユニットとして使用可能

  • 加速度ピックアップ用アンプとしての使用も可能

  • 外部電圧入力により DAT や各種アンプからの信号をフィルタ・エンベロープ処理可能



フィルタリング処理

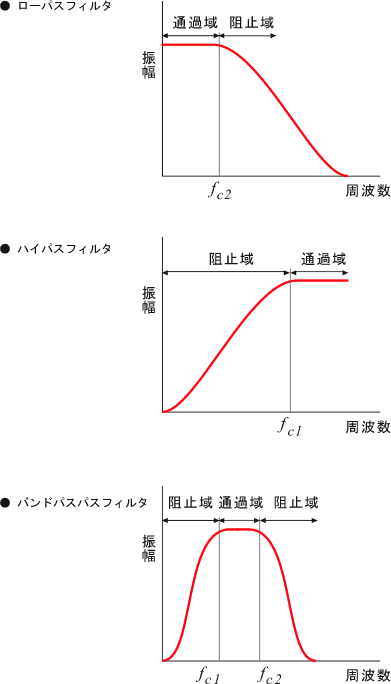

イラスト(フィルタ特性)



エンベロープ処理

イラスト(エンベロープ処理)





構成例

FFTアナライザと組み合わせて、設備の精密診断

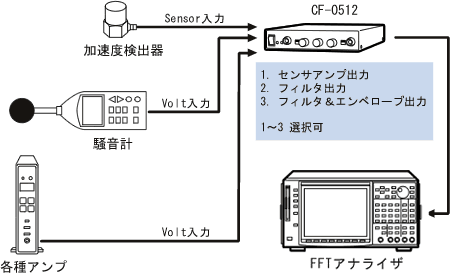

イラスト(FFTアナライザと組み合わせて、設備の精密診断する場合のシステム構成例)



データレコーダを使用して、データ収集・解析

<現場にてデータ収録>

イラスト(データレコーダを使用して、データ収集・解析する場合のシステム構成例1)



<部屋に持ち帰ってデータ解析>

イラスト(データレコーダを使用して、データ収集・解析する場合のシステム構成例2)



概略仕様

入力部 チャンネル数 1 ch
入力インピーダンス 1 MΩ ± 1% 、 100 pF 以下
入力形式 シングルエンデット
入力結合 AC (0.53 Hz、 −3 dB)/DC
入力端子 C02 (BNC) 型 、ミニチュア (NP-0021 接続後)
入力電圧 ±10 Vmax.
絶対最大入力電圧 AC 70 Vrms (1 分間 50 Hz)
ゲイン 1、 10 、100 倍切換え
加速度ピックアップ用電流源  2 mA
フィルタ部  ハイパスフィルタ OFF、10 Hz 、 100 Hz 、 1 kHz 、5 kHz、10 kHz
ローパスフィルタ OFF、100 Hz 、 500 Hz 、 1 kHz 、5 kHz 10 kHz ( ただし、ローパスフィルタのOFFは40kHz)
遮断特性 −24 dB/oct
エンベロ|プ部 方式 絶対値検波方式
出力 ABS:絶対値出力 (外部ローパスフィルタによる処理)

ENV:エンベロープ出力 (内部ローパスフィルタ 1 kHz による処理

出力部 チャンネル数 1 ch
出力インピーダンス 50 Ω ± 1%
出力端子 C02 (BNC) 型
出力電圧 ±10 Vmax.
出力電流 5 mA max.
一般仕様 電源 電源電圧 :DC 4 ~ 6 V
電池 :単3形乾電池 4本
連続使用時間 :約 8 時間(アルカリ乾電池使用時)

AC アダプタ :PB-703 (オプション)

使用温度範囲 0 ~ 40℃
保存温度範囲 −10 ~ 55℃
外形寸法 約 210 (W) × 40.8 (H) × 150 (D) mm
質量 約 650 g (乾電池を含む)
付属品 : 単3形アルカリ乾電池 4本
NP-0021(ミニチュア/C02
(BNC) 変換コネクタ)
BNCケーブル (1.5m)
価格 (税込
オプション PB-703 AC アダプタ((税込))

※ハイパスフィルタ、ローパスフィルタ共にカットオフ周波数にて−3dB±1dB
