この製品は販売終了しました。後継製品はありません。


遮音・吸音特性計測
DS-0232

現場・実験室における遮音・床衝撃音・吸音性能
計測をDS-2000 Graduoで実現!

データ画面(遮音・吸音特性解析例)
DS-0232は,マルチチャンネルデータステーションDS-2000 "Graduo"をフロントエンド(入出力部)に用いた Windows 2000 / XP / VISTA 用の遮音・吸音計測ソフトウェアです。 2000年に大幅改訂された建築音響関連JISに準拠した音響透過損失,室間音圧レベル差,軽量・重量床衝撃音,残響室法吸音率の計測が可能です。

特長

  • 現場・実験室いずれの環境にも最適な条件設定が可能
  • ウィザード形式による計測の流れに沿った設定
  • 条件変更箇所のみの設定で,直ちに計測に移行可能
  • S/Nなど計測環境・対象による条件の変更が容易
  • 条件ファイルの読出しにより,過去の計測の再現が可能
  • 計測中のデータ監視(各chオクターブデータなど)が可能
  • 結果確認後の再・追加計測によるデータの追加・補間が可能
  • Excelマクロ機能により多種類のレポートを自動作成
  • リアルタイムオクターブ解析(1/1,1/3oct.)も利用可能

製品写真(DS-2000+パソコン)

DS-2000マルチチャンネルデータステーション

イラスト(計測のフロー)

レポート例

各計測に対し、入力された計測条件を反映したレポートを自動作成します。1頁目には、単一数値評価量の一覧を含めた最終結果グラフ及びJISに規定された測定付記事項が記載されます。2頁目以降には、受音点ごとのバラツキが一覧できるグラフ及び表、また、残響時間、暗騒音などの最終結果に付随する測定値が記載されます。 さらに、上記の単一の計測結果のレポ−トだけでなく、各計測5データまでのグラフと表の比較レポートも作成可能です。特定場所間音圧レベル差や軽量床衝撃音レベル低減量のレポートも標準で用意されており、残響時間の減衰波形も出力可能です。



豊富なレポート機能

  • 関連JISに基づいた付記事項・グラフの作成
  • データはCSVファイルで保存(レポートのカスタマイズが可能)
  • データ比較機能(5データまで)
  • 残響減衰波形表示機能
  • 軽量床衝撃音低減量表示機能
  • 受音点ごと、加振点ごとの詳細データ(グラフ及びリスト表示)
  • JIS単一数値評価量、日本建築学会基準、住宅性能表示制度評価方法基準の等級表示にも対応

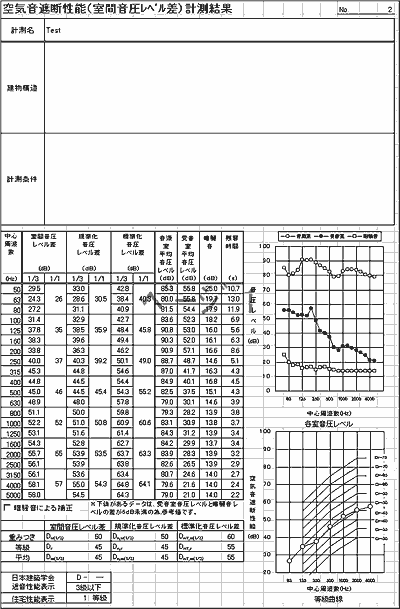

空気音遮断性能(室間音圧レベル差)の計測結果レポートの一例



計測結果(空気音遮断性能<室間音圧レベル差>レポート例)



概略仕様

必要システム
  • DS-2000シリーズハードウェア(別途用意)
  • DS-0271 or DS-0272 信号出力(別途用意)

*DS-0232遮音・吸音ソフトウェアは、1/1 & 1/3リアルタイムオクターブ解析を含んでいます(但し、オフライン解析は除く)。

使用信号 ホワイトノイズ、ピンクノイズ、1/3 & 1/1オクターブバンドノイズ(DS-0271 or 0272より出力)
計測データ
遮音計測 音響等価損失(JIS A 1416:2000, ISO 140-3,140-1 対応)
室間音圧レベル差(JIS A 1417:2000, ISO 140-4 対応)
床衝撃音計測 軽量床衝撃音レベル(JIS A 1418-1:2000, ISO 140-7 対応)
重量床衝撃音レベル(JIS A 1418-2:2000 対応)
吸音計測 残響時間、残響室法吸音率(JIS A 1409:1998, ISO 354 対応)



計測モード 音源室・受音室同時計測、音源室・受音室個別計測、音源室・受音室連続計測、追加計測
計測チャンネル数 1 ~ Max 20 チャンネル(床衝撃音は最大8チャンネルまで)

*計測チャンネル数により必要とするDS-2000シリーズハードウェアが異なります。詳しくはお問い合わせください。

価格

3セット(遮音計測+床衝撃音計測+吸音計測)
(税込
*上記価格には、DS-2000シリーズハードウェア並びにDS-0271/0272信号出力は含まれておりません。

*Windows® 2000,Windows® XP, Microsoft® Excel は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
*Pentium®は米国Intel Corporationの米国及びその他の国における登録商標です。
