ゲージセンサ用出力信号変換ボックスは、リニアゲージセンサ GS/BSシリーズ から出力される2相信号 (TTL) をオープンコレクタ出力 (DG-0010)、ラインドライバ出力 (DG-0020)に変換する信号変換器です。
信号変換器を介して直接 PLC* などに接続が可能になります。長距離の伝送も可能です。
* PLC:プログラマブル・コントローラ
・小型、DINレール取付可能

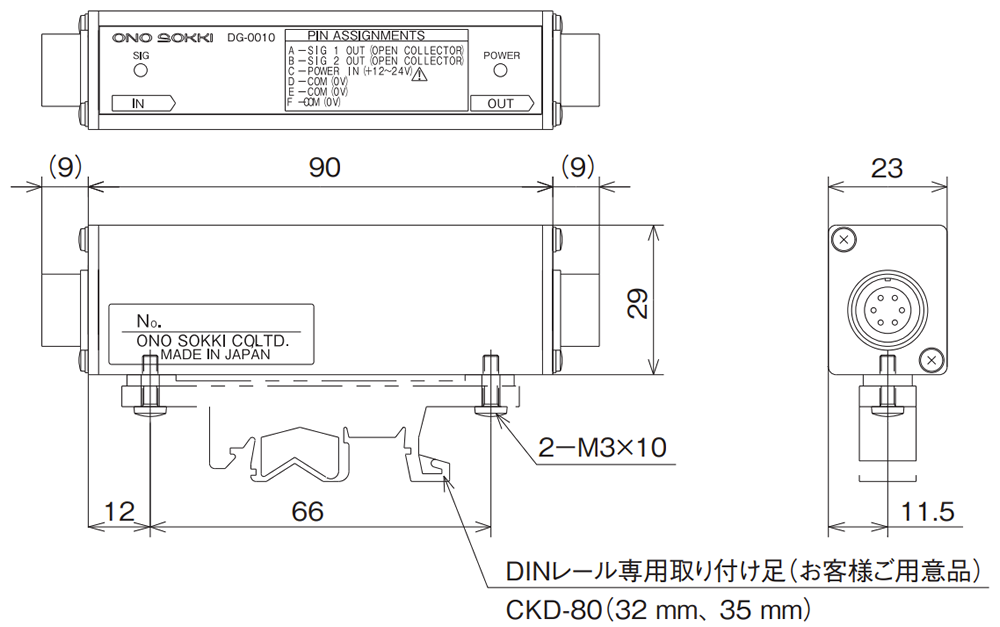

23 (W)× 29 (H)× 108 (L) mm、制御盤等にコンパクトに設置ができます。
(DINレール取付キットはお客様でご用意:タカチ電機工業社製(CKD-80:32/35 mm用)を使用)
・ワイド電源
DC 12~24 V(120 mA / 12 V)
・GS/BSシリーズセンサに対応 *GS-3800Bシリーズは除く
入力周波数範囲は、DC ~300 kHz、センサの高速応答に対応します。
・オープンコレクタ出力 (DG-0010)
シーケンサに直接接続できます。ゲージカウンタ不要。
・ラインドライバ出力 (DG-0020)
200 m 以上の長距離伝送に有効です。(RS-422A相当)
出力回路図および PLC接続例 ( PDF 384KB)
PLC側の必要要件(1 μm、10 μm単位で読み取り時)
リニアゲージセンサの出力信号は4 μm(1 μm 分解能)、40 μm(10 μm 分解能)ごとのパルス信号になっています
1 μm、10 μm単位で読み取るためにはPLC側には下記の機能が必要になります
(リニアゲージセンサへの供給電源 5 V / 100 mA はDG-0010/DG-0020より供給されます)
PLC側に必要な機能
・4逓倍機能
・出力電圧(信号変換ボックス用)DC 12~24 V (120 mA / 12 V)
DG-0020と PLC 間を30 m 以上延長する場合
ケーブルの材質:D5(複合5芯ビニルケーブル)をR6(ツイストペアケーブル)に変えます
(MX-700/MX-7100シリーズはD5を使用)
信号を長距離伝送するとノイズによる影響を受けやすくなり、その影響を抑えるため
DG-0010 (オープンコレクタ出力) |
DG-0020 (ラインドライバ出力) |
||
---|---|---|---|
適応ゲージセンサ | GS/BS シリーズ リニアセンサ (GS-3800シリーズは不適合) | ||
入力部 | |||
増幅形式 | 2チャンネル波形整形 | ||
信号波形 | 方形波で90度位相差信号 | ||
入力レベル | Hiレベル | 3~5.25 V | |
Loレベル | 0~1.4 V | ||
入力インピーダンス | 約 47 kΩ | ||
周波数範囲 | DC~300 kHz (小野測器製センサ使用時) | ||
コネクタ | (レセプタクル) | R03-R6F | |
適合コネクタ | (プラグ) | R03-PB6MまたはR04-PB6M(防水タイプ) | |
ゲージセンサ用電源 | DC 5 V 100 mA (センサに供給) | ||
出力部 | |||
出力形式 | オープンコレクタ出力 | ラインドライバ出力 | |
耐電圧 | Max 30 V | - | |
シンク電流 | Max 100 mA | - | |
残留電圧 | 1 V 以下 | - | |
出力電圧 |
Hiレベル |
- | +2.5 V 以上 |
Loレベル | - | +0.5 V 以下 | |
コネクタ |
(レセプタクル) | R03-R6M | |
適合コネクタ | (プラグ) | R03-PB6F | |
一般仕様 | |||
電源部 | 電源電圧 | DC 12~24 V | |
消費電流 | 80 mA 以下(DC 12 V 時) | 120 mA 以下(DC 12 V 時) | |
使用環境 | 使用温度範囲 | 0~40 °C | |
保存温度範囲 | -10~55 °C | ||
外形寸法 | 23(W)×29(H)×108(L) mm | ||
質量 | 約 100 g | ||
価格 | (税込 ) | ||
オプション | オープンコレクター出力ケーブル ・MX-7105 (5 m) ・MX-7110 (10 m) ・MX-7115 (15 m) ・MX-7120 (20 m) 他は片側圧着端子付 信号ケーブル・アクセサリー |
※ ラインドライバー出力ケーブル (受注生産) |
|
延長ケーブル(センサ用) ・AA-8801 (5 m) ・AA-8802 (10 m) ・AA-8803 (20 m) ・AA-8804 (30 m) 信号ケーブル・アクセサリー |
