ベビーゲージセンサー
BS-1210
(分離能10 µm)
BS-1310 (分離能1 µm)
BS-1210/BS-1310 ベビーゲージセンサーは、ロングセラー商品である当社製ベビーゲージセンサーをベースに、耐久性に優れ、安定した高い精度を実現いたしました。
近年、工業製品の小型化が進んでいますが、生産時の寸法、変位、移動量を検出する際、従来サイズのリニアゲージセンサーでは取り付けできないケースが増えております。ベビーゲージセンサーBSシリーズなら、小型サイズなのでセンサー同士を近づけて設置することや狭小間隔で多数のセンサーを並べることが可能です。
保護等級 IP66 で粉塵・水に強く、摺動回数が従来品比3倍の3000万回となって長寿命となりました。さらに、使用温度範囲を拡大し、高温多湿な測定シーンに最適となりました。
特長
- 薄型・省スペースなので設置・メンテナンスが容易におこなえます
- 従来機種に比べて耐水性を強化：保護等級（IP64 → IP66）
- 従来機種に比べて耐久性（長寿命）を強化：摺動回数（1000 万回 → 3000 万回）
- 従来機種に比べて使用温度範囲を拡大：使用温度範囲（5～40 ℃ → 0～50 ℃）
保護等級 IP 66 とは
アプリケーション例
小型部品段差の測定・選別
ベビーゲージセンサー2台とDG-2310 2ch入力・和差演算機能付ゲージカウンタを使用して、2台のリニアゲージ測定値の差を演算することで、段差ギャップを求めます。
DG-2310 はアナログ出力とRS-232Cインタフェースを備えておりますので、アナログ出力を使って測定値を記録計等に記録したり、RS-232Cインタフェース経由でパソコンに測定値を取り込んで統計処理したりすることができます。
仕様
| 型名 | BS-1210 | BS-1310 |
|---|---|---|
| 測定範囲 | 10 mm | |
| 分解能 | 10 μｍ | 1 μｍ |
| 指示精度 （+20 ℃において） | 3 μｍ | |
| 最大応答速度 *1 | 1 (4) m/s | 0.3 (1.2) m/s |
| 測定力（防塵ゴム含む） | 1.47 Ｎ 以下 | |
| 摺動耐久 | 3000 万回 | |
| 耐振動（非通電時）*4 | 98 m/s2 3軸各方向（各150分） 10 Hzから 150 Hz スイープ 20サイクル | |
| 耐衝撃（非通電時）*4 | 980 m/s2 3軸各方向各向き ±X,Y,Z各3回(合計18回） 正弦半波 作用時間 6 ms | |
| 保護等級 | IP 66 (コネクター除く） | |
| ステム径 | Φ 8 mm+0 -0.03 | |
| 供給電源 | DC 4.5～5.5 V | |
| 消費電流（DC 5 V供給時） | 30 mA 以下 | 50 mA 以下 |
| 出力信号（DC 5 V供給時） | 2相方形波信号 位相差 90°± 20° 出力電圧 Hi : +4.5 V 以上（無負荷時）Lo : +0.4 V 以下 |
|
| 使用温度範囲 | 0 ～＋50 ℃ | |
| 保存温度範囲 | －10 ～＋65 ℃ | |

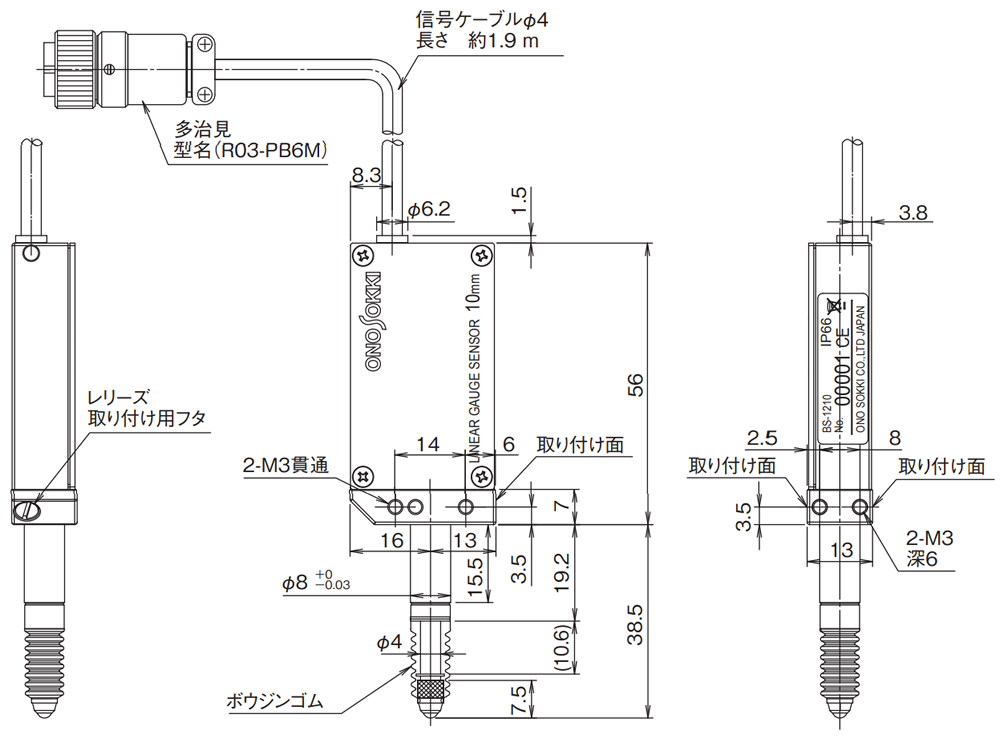

| 外形寸法 | 94.5 X 29×13 mm | |
| ケーブル長 | 約 1.9 m | |
| 質量 (ケーブル含む) | 約 110 g | |
| 付属品 | 取扱説明書 | |
| 価格 |
（税込 ） |
（税込 ） |
| オプション | ・AA-813 機械式レリーズ *2 ・ST-022 ゲージスタンド ・AA-973 取替え用防塵ゴム ・延長スピンドル AA-844 (30 mm) /AA-845 (50 mm) ・各種 延長信号ケーブル ・各種 測定子 *3 信号ケーブル・アクセサリー |
|
*1：当社ゲージカウンタ使用時、なお（ ）内は DG-4320/DG-4340/DG-5100/DG-3250 で使用時の最大応答速度
*2：レリーズ使用の場合は IP66は保証されません
*3：各種測定子を使用する場合は、防塵ゴムを外しての装着になりますので、IP66は保証されません
*4：測定中での機械的仕様の耐振動および耐衝撃は保証しておりません
