ローラーエンコーダー
RP-7400シリーズ
RoHS, CE 対応
速度計測用：120 P/R、1200 P/R
測長計測用：200 P/R
ローラーを接触させるだけで測定できる優れた簡便性
スリップを抑える硬質ウレタンゴム焼付ローラーを使用
速度計測用 1200 P/Rは TM-4100シリーズと組み合わせて使用することにより速度を直読表示するため複雑な計算が不要。0.01 m/min から測定可能
測長計測用 200 P/Rは TM-4300シリーズと組み合わせて 1 mm/パルス単位で測定可能
用途例
ライン速度の測定
※ローラーエンコーダ ⇔ 表示器間は、信号ケーブルが必要です。（別売）
| ローラーエンコーダ | 信号ケーブル | 表示器 |
|---|---|---|
| RP-7400 シリーズ（速度） | RP-0181 長さ：5 m （片側圧着端子） |
TM-4100シリーズ |
回転速度差・比の測定
※ローラーエンコーダ ⇔ 表示器間は、信号ケーブルが必要です。（別売）
| ローラーエンコーダ | 信号ケーブル | 表示器 |
|---|---|---|
| RP-7400 シリーズ（速度） X 2 | RP-0184 長さ：5 m （片側フェルール端子）×2 |
TM-4200シリーズ |
コンベアの移動距離の測定
※ローラーエンコーダー ⇔ 表示器間は、信号ケーブルが必要です。（別売）
| ローラーエンコーダー | 信号ケーブル | 表示器 |
|---|---|---|
| RP-7400 シリーズ（測長） | RP-0184 長さ：5m（片側フェルール端子） |
TM-4300シリーズ |
仕様
| 電気的特性 | 出力パルス数 | 速度用 | 120､1200 P/R |
|---|---|---|---|
| 測長用 | 200 P/R | ||
| 出力波形 | 2相方形波 | ||
| デューティ比 | 50±25 % | ||
| 位相差 | 90±45 ° | ||
| 出力電圧 （DC 12 V供給時） |
“Hi”：+10 V 以上 “Lo”：+0.5 V 以下 |
||
| 出力方式 | トーテムポール （負荷抵抗 470 Ω 以上） | ||
| オプション※ | RP-0701：エミッタ出力 RP-0702：コレクタ出力 RP-0703：オープンコレクター出力 |
||
| 電源 | DC12 V±5 % （100 mA以下） | ||
| 環境特性 | 使用温度範囲 | 0 ～+50 ℃ （氷結・結露しないこと） |
|
| 保存温度範囲 | -10 ～+65 ℃ （氷結・結露しないこと） |
||
| 使用湿度範囲 | 35 ～93 %RH以下 （氷結・結露しないこと） |
||
| 保護等級 | IP40（ケーブル RP-0181/RP-0182使用時） | ||
| 質量 | 約 400 g | ||
| 機械的特性 | 速度範囲 | 0～600 m/min （速度範囲は測定対象の条件によって変化します） |
|
| ローラー材質 | 芯金：アルミニウム ゴム：ウレタン焼付け（高度A90） |
||
| ローラー周長 | 200 mm | ||
| 許容軸荷重 | ラジアル：20 N | ||
| 起動トルク | 1 mN･m | ||
| 慣性モーメント | 0.6 kg･cm2 | ||
| 耐振動 | 19.6 m/s2 X/Y/Z 各方向（各150分）、10～150 Hzスィープ、20サイクル |
||
| 耐衝撃 | 196 m/s2 X/Y/Z 各±両方向（6方面）各3回（合計18回）、正弦半波、作用時間11 ms |
||

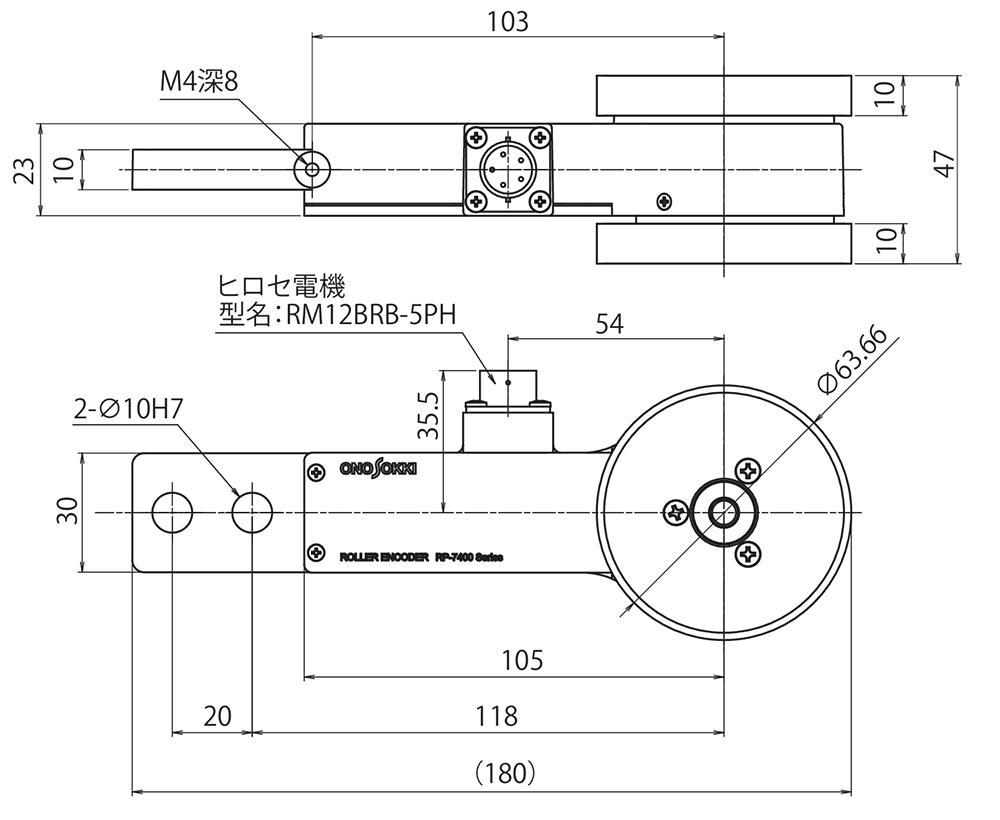

| 取付穴（位置） | Φ10 mm x 2 間隔 20 mm |
||
| 付属品 | 取扱説明書 1部 コネクター 1個 （RM12BPE-5S：ヒロセ電機株式会社製） |
||
| 適合ケーブル （オプション） |
RP-0181 （片側圧着端子 M3）5 m ：TM-4100シリーズ デジタル回転計 接続用 RP-0184（片側フェルール端子）5m：TM-4300シリーズ リバーシブルカウンター接続用 |
||
| 適合表示器 | 速度用 | TM-4100シリーズ デジタル回転計 | |
| 測長用 | TM-4300シリーズ リバーシブルカウンター | ||
| 価格 | 本体 | より （税込 より） | |
| オプション | 出力オプション：RP-0701/RP-0702/RP-0703 : 各
（税込 ） ケーブル：RP-0181 (5 m) （税込 ） ケーブル：RP-0184 (5 m) （税込 ） ※RP-0181 は、最大延長10 mまで。 （受注生産5mごと ￥16,000（税抜）） |
||
※ ローラーエンコーダー（測長計測）は設置状況やローラーのスリップ、ローラー磨耗などにより計測値に累積誤差が発生いたします
※ TM-4300シリーズ リバーシブルカウンターには補正機能がありますので、ローラーの磨耗などによる外周誤差を補正することができます
※ RP-7400 1200 P/RとFV-1500の組み合わせで移動速度（m/min）を計測する場合は、表示単位を"USER"にしてご使用ください
