角度軸信号計測ソフトウェア
ExAngle UPDATE
効率的な開発環境を実現する燃焼解析ソフトウェア
ExAngle（エクスアングル）は、当社が長年培った燃焼解析用の計測技術を再整理し、内燃機の計測にとどまらず、あらゆる回転体を対象とした高速サンプルの汎用計測器として生まれ変わりました。
EX-4100 ExAngle
燃焼解析用の1MHz高速ユニットを使い、最小0.05°分解能で収録可能な基本ソフトです。
以下の旧製品相当の計測機能が含まれます。
DS-0328T 過渡計測
DS-0335 SYNC計測
DS-0349 パルス周期計測
DS-0360 エンコーダーレス計測
EX-0428 DS燃焼解析機能
図示平均有効圧、燃焼質量割合、燃焼変動率、ノッキングピーク、燃焼騒音、トルクなど、
以下の旧製品の演算機能がすべて含まれます。
DS-0328 燃焼解析
DS-0337 燃焼騒音解析
DS-0329 ノッキング解析
DS-0361 トルク変動解析
EX-0436 DS燃焼リンク機能
LAN通信でベンチ側システムからExAngleを制御します。収録指示やデータ送受信が可能になります。
EX-0483 CAN機能
ExAngleの演算結果をCANバスに送信したり、車両側のCAN情報を受信して収録できます。
EX-0439 ノックエキスパート機能
マイクロホンでエンジン放射音を測定して、ノッキングを定量的に指標化できます。
従来の燃焼解析ソフトウェア（DS-0328）をご利用のお客様：
お手持ちのDS-3000シリーズハードウェアの初回ご購入時期によっては、ファームウェアの更新が必要な場合があります（2012～2016年頃出荷品）。その場合はDS-3000シリーズハードウェアをお引き取りし、当社で更新作業を行います。詳細については、当社営業所またはお近くの販売店までお問い合わせください。
新機能
ネットワークライセンス NEW

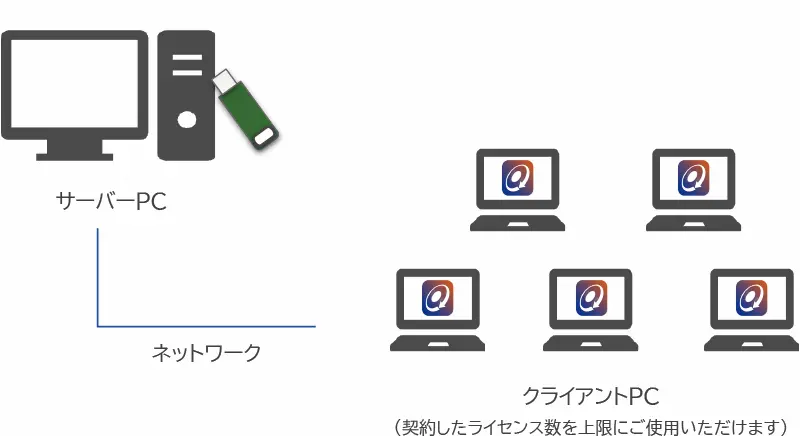

ネットワークライセンス版（フローティングライセンス）を新たにご用意しました。
サーバーPCに専用のUSBライセンスキーを挿すことで、同一ネットワーク内のクライアントPCからご利用いただけます。
価格や仕様については、当社営業所またはお近くの販売店までお問い合わせください。
動作環境（サーバーPC）：Windows Server 2022、Windows Server 2025
ご注意
- ネットワークライセンスをご使用になるには、専用のUSBライセンスキーが必要です。USBライセンス版のキーをサーバーPCに挿しても、ネットワークライセンス機能はご利用いただけません。
- ネットワークライセンス版は、オフライン解析のみでご利用いただけます。
- 海外でのご利用については、当社営業所またはお近くの販売店にご相談ください。
特長
- 燃焼解析「専用」ではなく、より汎用的な高速角度サンプル計測器としてお使いいただけます。
- NonStopアーキテクチャーで、モニターが止まる弱点を克服。危険な試験で常時監視が可能です。
- メイン収録に加えてサブ収録も同時に稼働でき、意図しない突発的な現象も取り逃しません。
- 直感的GUIにより試験者のヒューマンエラーを抑制。試験業務の委託や海外展開にも役立ちます。

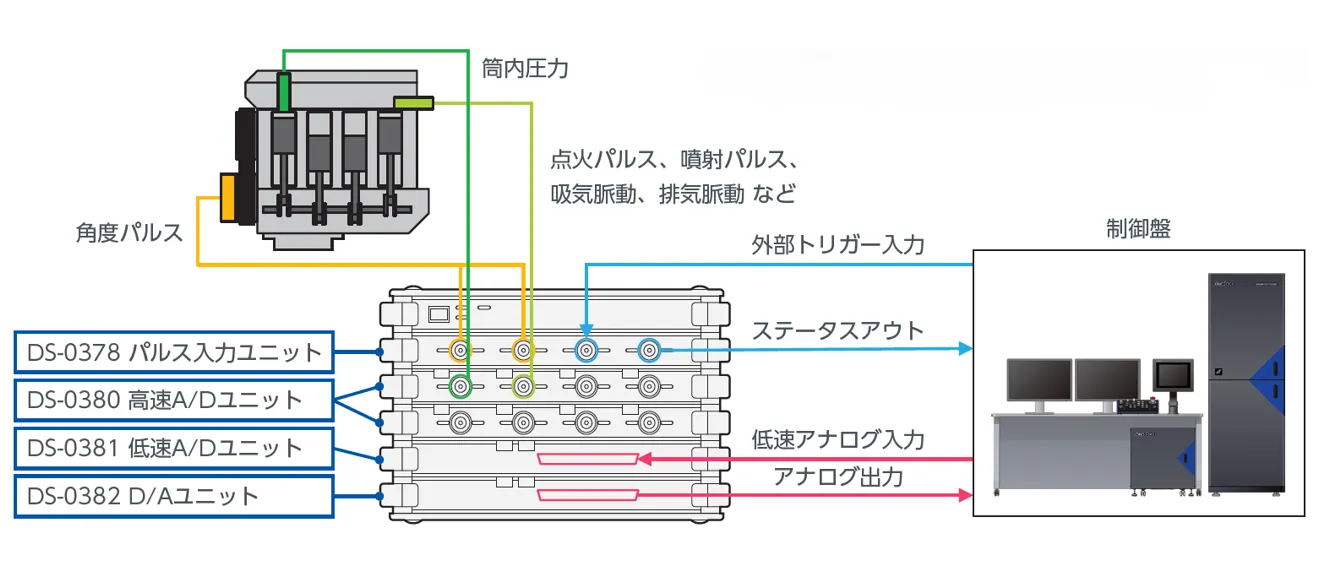

燃焼解析のシステム構成例
■ 用途例 NonStopモニター＋サブ収録 で新燃料試験の監視能力強化
カーボンニュートラルの実現に向け、新しい燃料や新しいデバイスに対する評価検証の重要性が高まっています。ExAngleであれば、限られた開発リソースの中で安全に効率よく試験を進めることができます。
ExAngleは、データ収録後の演算中もファイル保存時もモニタリングが止まることがないため、試験者は不安を感じることなく業務を遂行できます。それに加え、通常のメイン収録と並行して異常監視用のサブ収録も実行できるため、設備保護を行いつつ貴重な異常データを残すことも可能です。

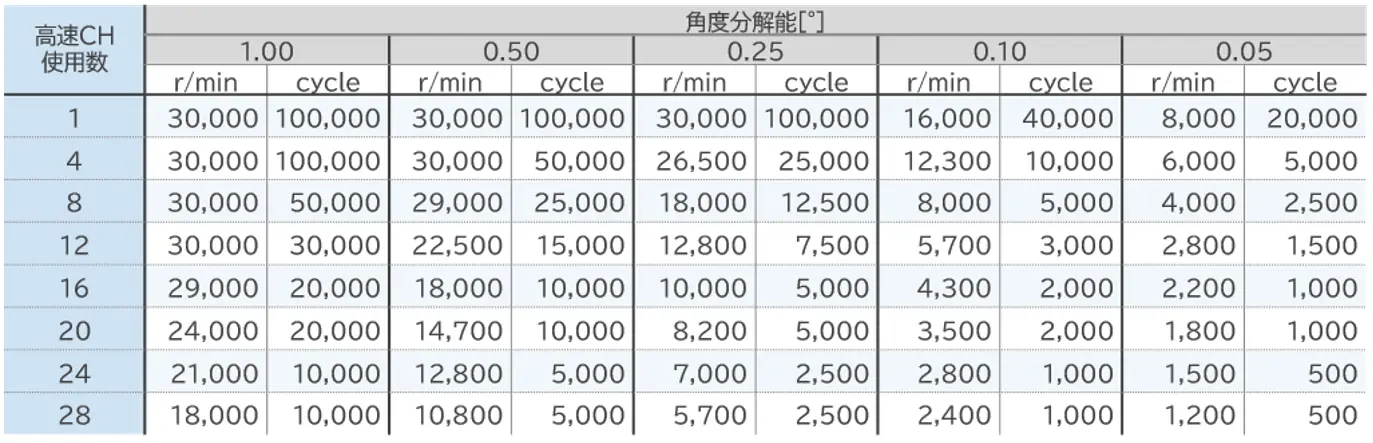

■ 許容回転速度と最大収録サイクル数
ハードウェア構成
ハードウェア仕様
DS-0380 4ch燃焼用高速A/Dユニット
| 入力ch数 | 4 ch／ユニット（最大28 ch、5ユニットまで） |
|---|---|
| 入力方式 | シングルエンド |
| アイソレーション | ユニット間絶縁（ユニット内4入力はコモン共通） |
| 端子形状 | BNC 端子 |
| 入力インピーダンス | 1 MΩ |
| カップリング | DC 結合 |
| 入力電圧レンジ | ±0.1/0.2/0.5/1.0/2.0/5.0/10.0 V |
| レベルモニターLED | -20 dB（緑）、-0.915 dB （赤） |
| オフセット誤差 | ±1.0 % 以内 |
| A/D分解能 | 16 bit 逐次変換型 |
| サンプリング速度 | 最大 1 MHz |
| データメモリ | 56 MB/ch |
| 質量 | 約 900 g |
DS-0378 燃焼用パルス入力ユニット
| パルス入力部 | |
|---|---|
| 入力インピーダンス | 100 kΩ |
| 入力方式 | シングルエンド |
| アイソレーション | 非絶縁 |
| 端子形状 | BNC端子 |
| カップリング | ACまたはDC結合 |
| 入力電圧レンジ | ±10 V |
| 絶対最大入力電圧 | ±45 V |
| 最低入力電圧 | 1.0 Vp-p |
| モニターLED | 信号正常検出（緑）、信号異常（赤） |
| トリガーレベル | ±10 V、設定分解能 10 bits |
| トリガースロープ | ＋（立ち上がり）、−（立ち下がり） |
| 絶縁 | |
| 絶縁 | 「1 P/R入力、角度パルス入力」「外部スタート入力」 「ステータス出力」間絶縁（1 P/Rと角度パルスはコモン共通） |
| 外部スタート入力 | |
| 入力形式 | TTLまたは無電圧接点信号 |
| 内部プルアップ抵抗 | 100 kΩにて内部+5 Vに接続 |
| 最小パルス幅 | 10 ms |
| ステータス出力 | |
| 出力形式 | TTL |
| 外部スタート機能部 | TTL レベルまたは無電圧接点信号にて、計測開始するための
BNC 入力端子 検出スロープは、立ち上がりまたは立ち下がり |
| 質量 | 約 800 g |
DS-0381 16ch燃焼用低速A/Dユニット
| 入力ch数 | 16 ch／ユニット（最大32 ch、2ユニットまで） |
|---|---|
| 入力方式 | シングルエンド |
| アイソレーション | 非絶縁 |
| 端子形状 | D-SUB 37pin |
| 入力インピーダンス | 1 MΩ |
| カップリング | DC 結合 |
| 電圧レンジ | ±1.0/2.0/5.0/10.0 V |
| A/D分解能 | 16 bit |
| サンプリング角度 | 45 ° |
| サンプル方式 | マルチプレックス方式 |
| 質量 | 約 800 g |
| 付属品 | BNCコネクターBox、信号ケーブル （1.5 m） |
DS-0382 16ch燃焼用D/Aユニット
燃焼解析演算データ（Pi、Pmax 等）をアナログデータとして出力するためのユニットです。1ユニットは 16 chで構成されており、最大 32 chまで増設することができます。
| 出力ch数 | 16 ch／ユニット（最大 32 ch、2ユニット まで） |
|---|---|
| 出力方式 | シングルエンド（各chのGNDは共通） |
| アイソレーション | 非絶縁 |
| 端子形状 | D-SUB 37pin（外付けBNCコネクターBOX使用） |
| 出力インピーダンス | 1 Ω 以下 |
| 負荷インピーダンス | 10 kΩ 以上のこと |
| 最大出力電流 | ±1 mA |
| 出力カップリング | DC 結合 |
| 出力電圧レンジ | ±10.0 V |
| D/A分解能 | 14 bit |
| 立ち上がり時間 | 100 μs 以下 （−10 V から＋10 Vへ変化する時の 10 % から 90 % の時間） |
| 質量 | 約 800 g |
| 付属品 | BNCコネクターBox、信号ケーブル （1.5 m） |
DS-3284 燃焼解析ユニット
| AC電源電圧 | 100～240 VAC |
|---|---|
| DC電源電圧 | 10.5～16.5 V＊1 |
| 消費電力 | 約 27 ～67 W＊2 |
| 使用温度範囲 | 0～＋40 ℃（非結露） |
| 保存温度範囲 | −10～＋60 ℃ |
| CEマーキング | 対応 |
| 最大ユニット数 | 9ユニット |
| PCインタフェース | USB3.0 インタフェース |
| 外形寸法 | 257（W）×104～344（H）×182（D） mm＊2 |
| 質量 | 約 3.1～8.5 kg＊2 |
ハード構成補足：5ユニット以上から 150 WタイプのAC アダプターになり、冷却ファンがつきます。
＊1：4ユニット時のみ10.5～16.5 Vとなります。
＊2：ユニット数に応じて変わります。
ソフトウェアオプション機能
EX-0428 DS 燃焼解析機能
燃焼演算結果をリアルタイムでモニタリングします。収録したデータファイルの解析やテキストでのファイル出力が可能です。

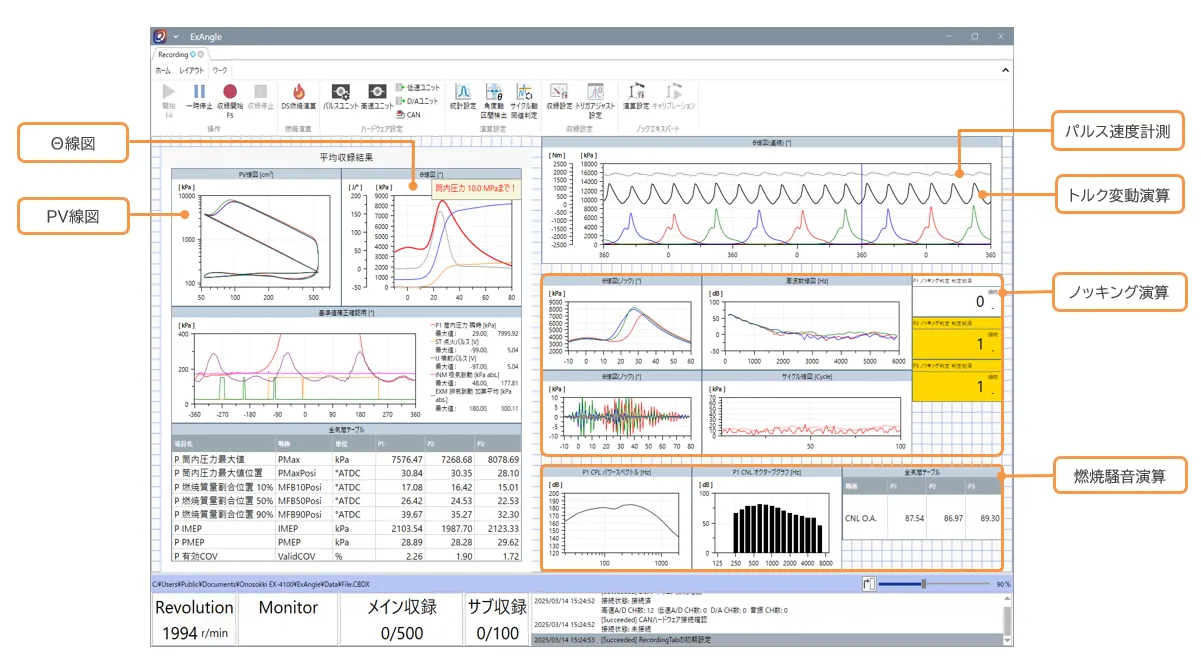

使いやすいソフトウエア
θ線図
角度毎の演算結果の波形を描画します。直近３サイクルのθ線図を描くこともできます。
PV 線図
シリンダーの行程容積と筒内圧力からPV線図を描画します。全気筒の重ね描きも簡単に行えます。
パルス速度計測
パルスセンサーから計測した信号のパルス間周期を算出することで、クランク軸の回転変動を確認することができます。
トルク変動演算
各気筒の筒内圧力から摩擦力、慣性力を考慮してクランク軸に発生するエンジントルクを算出します。
ノッキング演算
圧力振動をもとにサイクル毎のノッキングの有無を判定します。ノッキングピーク値や判定率を表示・出力することができます。
燃焼騒音演算
エンジンから発生する騒音レベルを表示・出力する機能です。筒内圧力をもとに燃焼騒音レベル(CNL) を算出します。
機能
燃焼解析
DS-0378 パルスユニットにクランク角度パルス（1 P/R、360 P/R）、DS-0380 高速A/Dユニットに筒内圧力を入力することで、筒内圧力から角度サンプリングでの燃焼演算を行うことが可能です。
外部トリガー入力
DS-0378 パルスユニットにExAngleを収録開始/終了するための電圧信号を入力することで、他の計測機器との同時収録を実現します。
ステータスアウト
DS-0378 パルスユニットから、ExAngleの収録のタイミングに合わせて0-5 Vを出力します。これにより、他の計測機器にExAngleの収録開始を通知することができます。
低速アナログ入力
DS-0381 16Ch 低速A/Dユニットによって、サイクル毎のアナログデータが計測できます。計測値は燃焼演算用のパラメーターとしても使用可能です。
アナログ出力
DS-0382 16Ch DAユニットから、ExAngleが演算したサイクル毎の結果を電圧値で出力します。

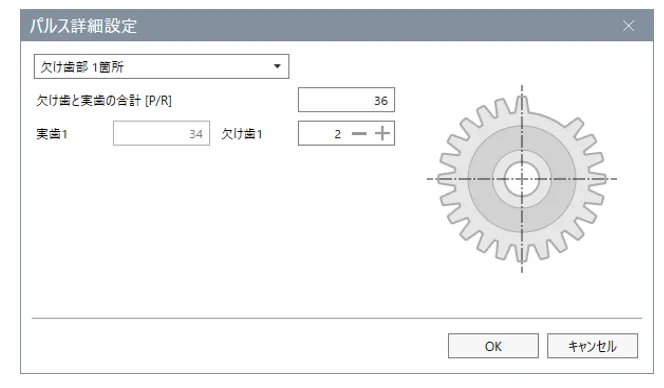

クランク角度センサーを設置しなくても計測可能
自動車ECU 内部で備えている制御用の欠け歯信号を回転信号として使用し、サンプリングすることが可能です。 クランク角度センサーの取り付けが困難な場合や実車両での計測に便利な機能です。
システム構成例
設定画面例
EX-0436 DS燃焼リンク機能
Windows のソケット通信機能を使用して、お客様のベンチシステムからExAngleを遠隔操作する機能です。
定常試験の自動化を実現します。
● LAN 接続（TCP/IPソケット）でデータ通信
● ベンチシステムから収録開始指令を出すことにより、性能データと燃焼解析データの同時収録が可能
● 性能データと同じ名称でExAngle データファイル（＊.CBDX）、テキストファイル（＊.CSV）を保存することが可能
● 性能データ（大気圧や燃料流量など）を燃焼演算のための諸元値に反映させて演算することが可能

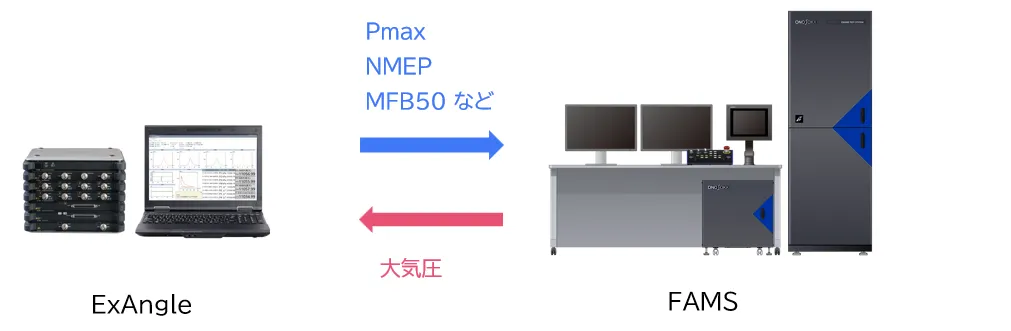

当社計測制御システム FAMS-R6とのリンク例
注1 FAMS-R6には、IS-0207 DS リンク機能オプションの搭載が必要です。
注2 FAMS-8000には接続できません。

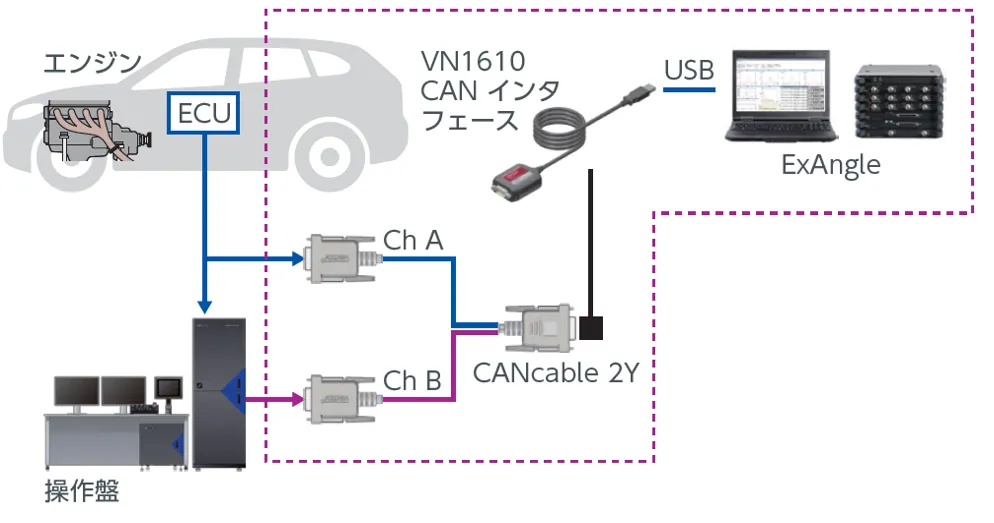

EX-0436 CAN機能
CAN 通信を可能にする機能です。外部からのノイズの影響を受けにくく、信号線の大幅な削減により配線の煩わしさを軽減します。
CAN 入力： サイクル毎の結果として収録できます。大気圧、燃料流量などを設定すれば、諸元値として反映可能です。
CAN 出力： ExAngle が演算したサイクル毎の結果（Pmax、NMEP など）を出力可能です。
＊対応ハードウェア：VN1610（Vector 社製）
システム構成例
EX-0439 ノックエキスパート機能
エンジンのノッキング現象を、マイクロホンで計測したエンジン音から検知します。ノッキング演算は全サイクル抜けなくリアルタイムで処理します。 ノッキング演算結果は演算モニター、トレンド表示等に表示できるほか、DS-0382 16Ch D/Aユニットや、CAN で出力することが可能です。

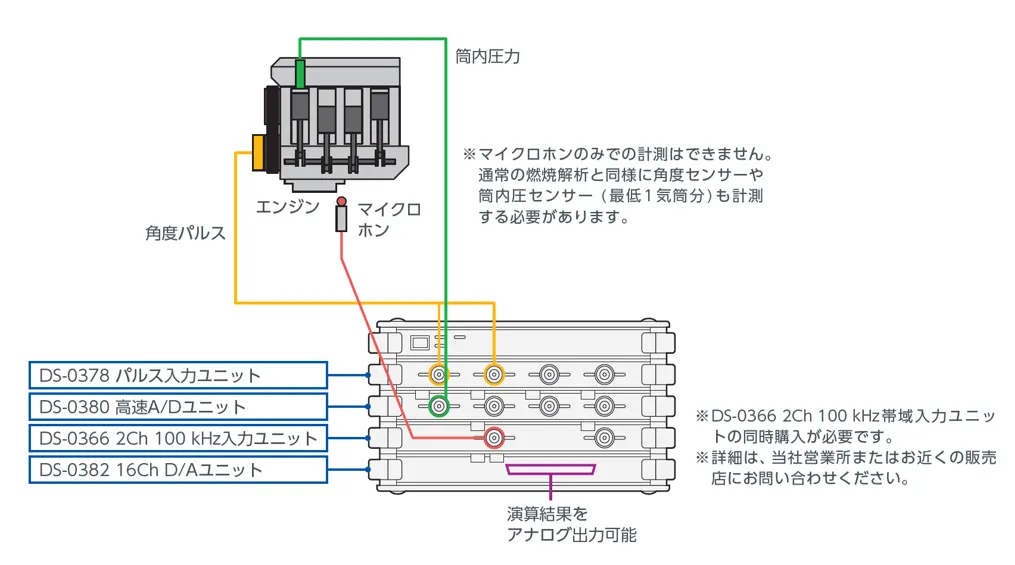

システム構成例

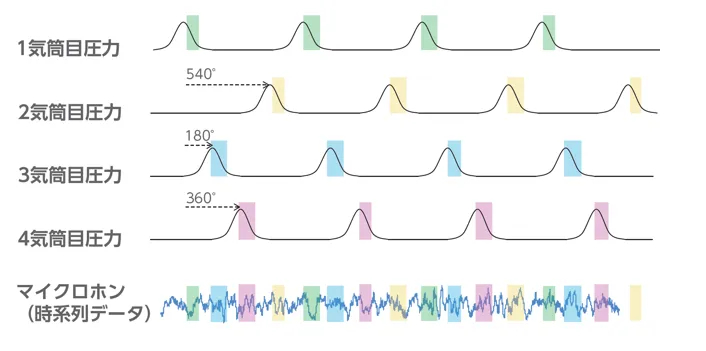

マイクロホンの時系列データから、各気筒の処理角度範囲に合わせてデータを切り出すため、1本のマイクロホンで最大4気筒まで同時にノッキング演算を実施することが可能です。筒内圧センサーを4気筒全てに取り付ける必要はありません。
動作環境
| OS | Microsoft® Windows® 10 Pro Microsoft® Windows® 11 Pro バージョンの詳細については、 ソフトウェア環境【Windows】を参照ください |
|---|---|
| CPU | Intel® CoreTM i7 第8世代以降のプロセッサー ベースクロック周波数 1.7GHz以上 |
| メモリ | 16GB以上 (高速12CH以上は32GB推奨) |
| ドライブ | DVD光学ドライブ（ソフトインストール時に必要） |
| インタフェース | USB タイプA USB3.0 x 3 ポート以上 （EX-0436 使用時はLAN端子も必要） |
| ディスプレイ | フルHD 1920 x 1080 |
※ Microsoft® Windows®は米国Microsoft Corporationの米国およびその他の国における登録商標です。
その他記載されている会社名、製品名は各社の商標または登録商標です。
クランク角度測定装置（オプション）
- 光ファイバー式クランク角度検出器 CP-5110B とスリット円盤 CP-5120/5130 とクランク角度アンプ CA-6000B
- 光ファイバー式クランク角度検出器 CP-5730 (スリット円盤と検出器が一体) とクランク角度アンプ CA-6000B
| クランク角度検出器 スリット円盤分離タイプ CP-5110B |
クランク角度検出器 スリット円盤一体タイプ CP-5730 |
クランク角度検出器用 増幅器 CA-6000B |
 |
|
|
・光ファイバー採用で高耐ノイズ性
・光学系を改善し安定検出を実現
・小型・軽量で高振動エンジンでも使用可能
・セッティングを配慮したデザイン
・ベアリング等未使用で軽回転負荷 |
・光ファイバー採用で高耐ノイズ性
・光学系を改善し安定検出を実現
・回転部の軽量化/回転止めの構造改善により耐振動性向上
・高回転用ベアリング採用でスムーズ回転 |
・クランク角度検出器からの信号（ A相：角度信号、1 P/R：原点信号）を受け、TTLレベルあるいはアナログ信号にて出力
・外部ボリュームによりクランク角度 検出器感度のマッチングが可能
・CEマーキング相当の高耐ノイズ性
・スイッチ切替でクランク角度検出器の機種変更にも適応が可能 |
