光ファイバ式クランク角度測定システム
CP-5730 クランク角度検出器

CP-0610 回転止め治具

CA-6000B クランク角度増幅器

製品写真(CP-5730 クランク角度検出器)

CP-5730 クランク角度検出器



製品写真(CA-6000B クランク角度増幅器)」

CA-6000B クランク角度増幅器

CP/CA シリーズは、光ファイバ式クランク角度検出器 CP-5730 とクランク角度増幅器 CA-6000B および回転止め治具 CP-0610 で構成されたエンジンのクランク軸の回転角度を検出するシステムです。



CP-5730 クランク角度検出器は、燃焼解析等の各種エンジン性能試験において必要とされるクランク軸の回転角を高精度に、高速応答で検出します。透過式スリット円板を内蔵した超小型タイプで、光ファイバによる投光受光方式のため検出器に電気回路を内蔵せず優れた耐振性、耐ノイズ性を発揮します。



CA-6000B は クランク角度検出器の信号を入力し、TTL レベルの角度信号および1P/R の パルス信号を出力します。

燃焼解析に関してはこちらをご覧下さい





※製品は写真と一部違う場合があります。


特長

<CP-5730 クランク角度検出器>
回転部の軽量化により耐振動性を向上
光学系を改善し安定検出を実現
光ファイバー採用で高耐ノイズ性
高速回転用ベアリング採用でスムーズ回転


<CP-0610 回転止め治具>
アーム部の振動疲労強度を考慮し構造変更、耐振動性を向上

アーム部の検出器固定部分の剛性を変更、検出器へのスラスト方向負荷を低減



<CA-6000B クランク角度増幅器>

角度信号(A相)、原点信号(Z相)を TTL レベルで出力

耐ノイズ性を向上

外部ボリュームにより検出感度の調整が可能

燃焼解析等の各種エンジン性能試験に最適




燃焼解析用システム構成

イラスト(燃焼解析用システム構成) DS-3000燃焼解析システム


エンジンへの取り付け

イラスト(エンジンへの取り付け)


★CP-0600A をお使いで CP-0610 の購入をご検討されているお客様へ
CP-0610 のクランプ取付寸法 190~240mm は、CP-0600A のクランプ取付寸法 220~310mm と異なります。
治具等に修正が必要となる場合がありますのでご注意下さい。
詳しくは、当社ホームページ記載の外観図をご参照下さい。

概略仕様

CP-5730 光ファイバー式クランク角度検出器
適合増幅器 CA-6000B/(マッチング後使用可*1) CA-6000・CA-6000A
回転止め CP-0610/CP-0600A
ケーブル 光ファイバー 5 m直出し (ステンレス製フレキシブルパイプ等での保護)
信号出力 A相 (720P/R)、Z相 (1P/R)
本体材質 チタン合金、ステンレス、ジュラルミン、真鍮(Cdフリー材)
耐振動加速度 ラジアル方向 500 m/s2 、スラスト方向 500 m/s2
最大回転速度 15,000 r/min
使用温度範囲 0 ~ +120 ℃(コネクタ部は0~ +40℃)

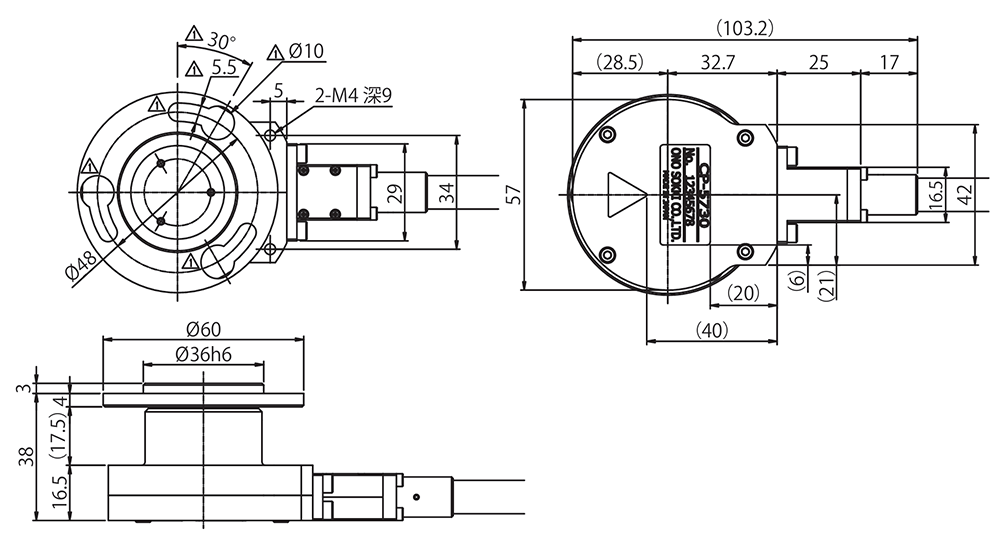

外形寸法 61.2(W)×57(H)×41(D)mm (詳細は外観図をご参照ください)
質量 約750 g(回転部 約270 g)
価格 (税込
オプション IX-041 延長ファイバーケーブル(5 m): (税込
IX-042 延長ファイバーケーブル(10 m): (税込

CP-0610 回転止め
適合検出器 CP-5730/CP-5720A
本体材質 ステンレス、アルミ合金
耐振動加速度 ラジアル方向 500 m/s2 、スラスト方向 500 m/s2
単体共振点 400 Hz付近(左記は社内試験時データ、取付状態によって変化)

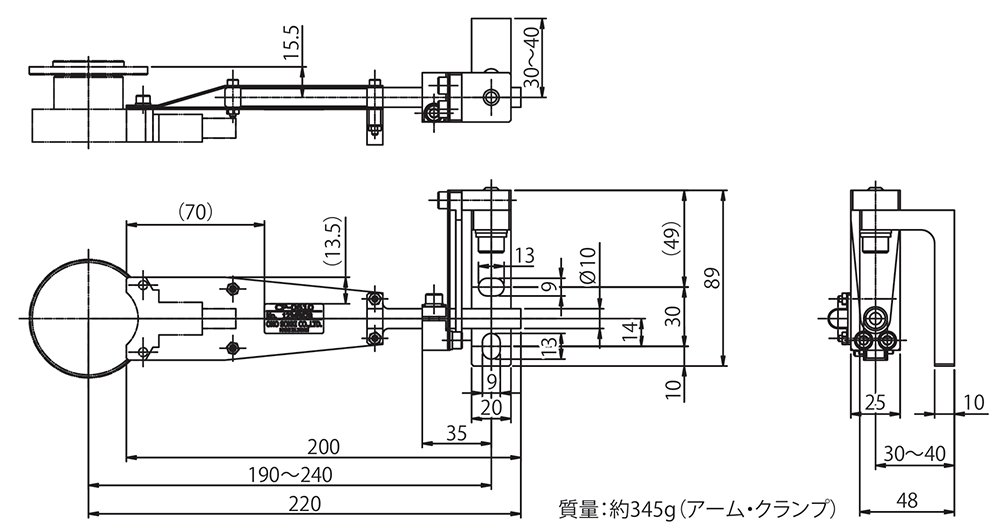

クランプ取付寸法 190~240 mm(詳細は外観図をご参照ください)
質量 約345 g(アーム部 約105 g)
価格 (税込

CA-6000B クランク角度検出器用増幅器
適合検出器*1 CP-5110A/CP-5110/CP-5730/CP-5720A
応答周波数 Max 300 kHz
信号出力 A相:TTLレベル/アナログ出力(センサ出力モニター)*2
Z相:TTLレベル/アナログ出力(センサ出力モニター)*2
角度パルス信号:A相分周出力(TTLレベル)*3
使用温度範囲 0 ~ +40 ℃ 80% RH( 以下 非結露)
電源 DC 12 ~ 24 V
消費電力 8 VA 以下
外形寸法 162(W)× 56(H)×121(D) mm
質量 約 1 kg
価格 (税込
オプション STD-1533PA ACアダプタ: (税込
VM1322-VM1702 同上用ACケーブル: (税込

*1:マッチング費用 (税込 )
*2:スイッチにより切替
*3:分周率 1/1、1/2 はスイッチにより切り替え
