DG-4280 コンパレータ機能 設定例

プリセット値の設定 及び判定 (プリセット1~4共通)

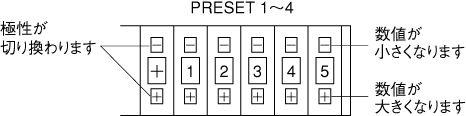

判断の基準となるプリセット値を前面パネルのディジタルスイッチにて設定します。






出力条件(判断基準) 判定出力

設定極性=測定極性
かつ
|設定値|≦|測定値|

プリセット表示灯が赤色点灯

プリセット出力リレー ON

BCD out コネクターよりプリセット出力 ON

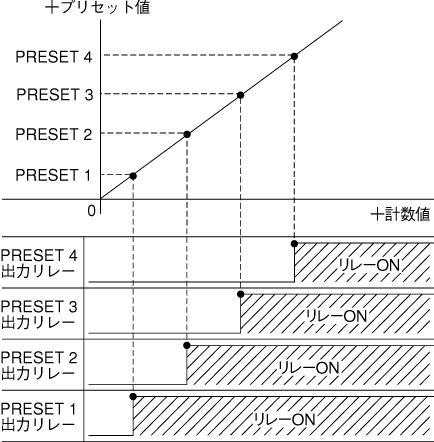

<設定例1> 測定結果を4つのランクに区分けする場合

(プリセット値はすべてプラス値)



設定例 1 .bmp (193792 バイト)

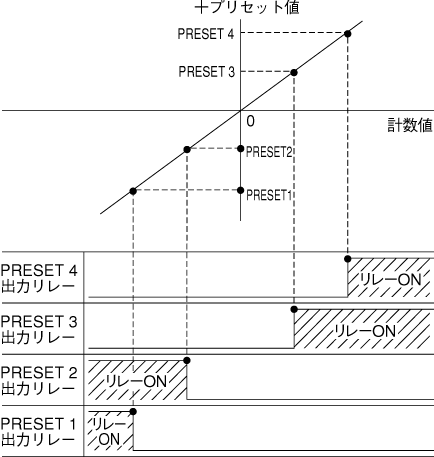

<設定例2>  測定結果を公差的に区分けする場合

(プリセット値をプラスとマイナスに分けてセットする)

ゲージセンサのスピンドルの位置をどこでゼロリセットするか注意が必要です。







設定例 2.bmp (200332 バイト)
