AA-8103 BCDケーブルの信号配線

RQ-1410ディジタルプリンタとDG-4120/4140/4240/4280ディジタルゲージカウンタ間の接続ケーブル(AA-8103 BCDケーブル)の配線は下表の通りです。


■AA-8103 BCDケーブル

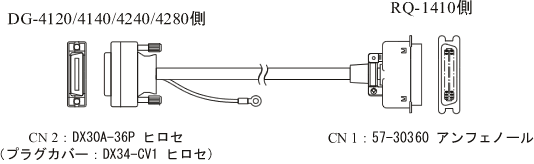

イラスト(AA-8103ケーブル外観)





■AA-8103 BCDケーブルコネクタピン配列



CN1番号 端子機能 接続先 CN1番号 端子機能 接続先
1 下1桁目 1 CN2-1 19 下5桁目 4 CN2-19
2 下1桁目 2 CN2-2 20 下5桁目 8 CN2-20
3 下1桁目 4 CN2-3 21 下6桁目 1
4 下1桁目 8 CN2-4 22 下6桁目 2
5 下2桁目 1 CN2-5 23 下6桁目 4
6 下2桁目 2 CN2-6 24 下6桁目 8
7 下2桁目 4 CN2-7 25 小数点 1
8 下2桁目 8 CN2-8 26 小数点 2
9 下3桁目 1 CN2-9 27 小数点 3
10 下3桁目 2 CN2-10 28 極性 CN2-26
11 下3桁目 4 CN2-11 29 +5V
12 下3桁目 8 CN2-12 30 印字終了信号
13 下4桁目 1 CN2-13 31 動作中信号 CN2-33
14 下4桁目 2 CN2-14 32 中間集計信号
15 下4桁目 4 CN2-15 33 集計信号
16 下4桁目 8 CN2-16 34 紙送り信号
17 下5桁目 1 CN2-17 35 印字信号 CN2-35
18 下5桁目 2 CN2-18 36 GND CN2-36
