FV変換器 FVシリーズFAQ（よくあるご質問）

0 Vを中心に入力されるパルス信号（負電圧）の場合は、入力信号形式をACにすることをお勧めします。

• SIGNAL : 入力信号形式







• [MENU] キーを押すと起動する設定モード上で、[0：INPUT] > [INPUT-SIGNAL] を展開すると、
  入力信号条件の設定項目が表示されます。



設定モードで、入力信号形式を PULL UP に設定します。

■ 操作手順
1. 測定モードで、[MENU] キーを長押して、設定モードに移行してください。
2. [∧]/[∨] キーで [MENU　0：INPUT]> を選択して、[SET/NEXT] を押してください。
3. [∧]/[∨] キーで [INPUT-SIGNAL　3：PULL　UP] を選択して、[SET/NEXT] を押してください。
4. [MENU] キーを押すと、測定モードにもどります。

FV-1500 の出力信号の応答性は入力周波数の1周期時間 ＋3.5 μsです。
入力周波数レンジは 0.2 Hz ～ 320 kHz で、入力信号が 0.2 Hz の時、出力更新時間は 約 5 秒 になります。
入力信号が無い場合、出力信号の電圧値、電流値は保持されます。
（FV-1500 の停止時間の設定をしない場合）最新に出力更新されてから 5.5 秒後 に 0 V になります。
（電流出力時には、0 mA、4 mA になります。）

1. 各測定条件の設定値の初期化 （設定コンディション10個はクリアされません）

Menu + SET/NEXT を押しながら電源ON
メニュー表示 MEMORY ALL CLR?
Y：SET/NEXT N：MENU
SET/NEXT キーでクリアします。


2. 10個の設定コンディションの初期化

← + SET/NEXT を押しながら電源ON メニュー表示 PANEL COND ALL CLR?
Y：SET/NEXT N：MENU
SET/NEXT キーでコンディションをクリアします。



※コンディションは、取扱説明書上では設定コンディションのことで、10個メモリーがあります。
操作説明のところでは、”コンディション” と記載されています。 コンディションでないメモリーは各種設定値です。

入力信号が突然なくなった場合、出力電圧信号は入力信号が入ってこなくなってから 約１秒後に出力電圧を ０ V にしています。（移動平均なしの場合）

信号の間隔（周期）から、出力する電圧が決まりますが、急に信号がなくなった場合、１秒間は信号が来るのを待ちますが、 １秒以上、信号が入力されないと、強制的に０ V にします。

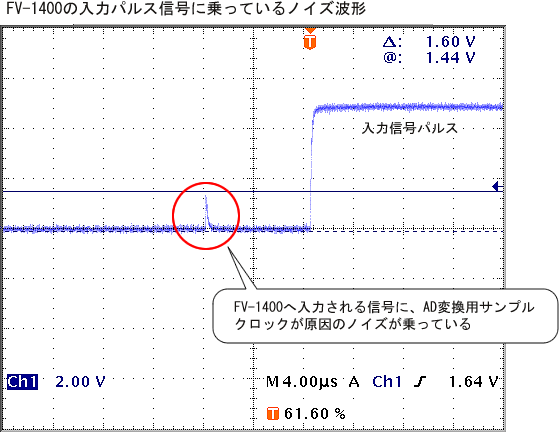

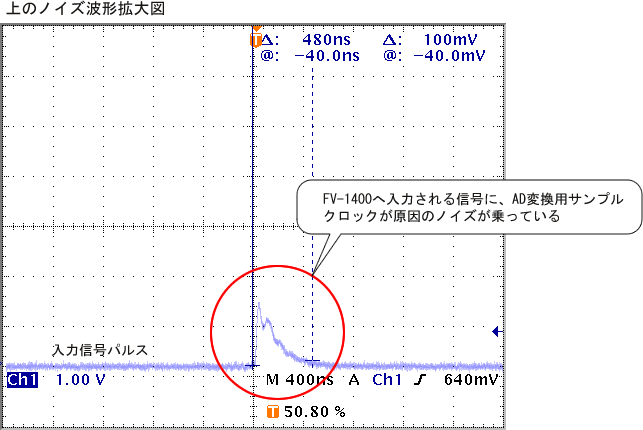

FV-1400 の入力信号と出力信号をパソコン組み込みの AD 変換ボードへ接続した場合、 AD 変換ボードのサンプルクロックのノイズが乗ることがあります。下図は入力信号と出力電圧の両方に載ったノイズ波形の例です。





FV-1400のアナログ出力信号に乗っているノイズ波形









上図で FV-1400 の出力信号のみ AD 変換ボードに接続した場合でも、同サンプリングクロックが原因のノイズが出力電圧に載りさらに入力信号まで回り込むことがあり、 FV-1400 の入力を“AC 結合“で使用していると、入力信号に乗ったノイズによる誤動作で、正しく測定ができないケースがあります。



このような場合には次のような対処を試してください。 上記例の場合、(1)と(2)を併用することで対策することができました。

• (1) センサー信号はなるべくアンプを通し、MP-981 型回転検出器のような“矩形波信号”出力を使用する。FV-1400 の入力結合は“DC 結合”に設定する。

• (2) ノイズを拾わないレベルまで FV-1400 のトリガレベルを調整する。

• (3) AD 変換ボードメーカーへノイズ対策方法を確認する。

• (4) AD 変換ボードのサンプリングクロックが入力信号に回り込まない様に FV-1400 の出力電圧、または入力信号へフィルタ回路（アイソレーションアンプ等）を追加する。フィルタ回路はお客様にてご用意ください。

入力レンジ、出力レンジ、ファクタ、モニター表示の設定の意味とそれぞれの関係は次のようになります。



また、次の関係式が成り立ちます。



ファクタは次式から求めることもできます。



入力周波数と出力電圧の関係を次図で表します。



例１：入力レンジを回転速度＜r/min＞単位で設する







１．式(1)を利用する方法

ファクタ



式(1)よりファクタを求めます。 測定の単位 r/min より表示単位は r（1回転）と min（分）になります。また１r あたりのパルス数＝360、表示単位の秒数 １min＝60 s となりますので；





モニター表示

ファクタ＝6 に設定すると次式により自動的に r/min の単位で表示されます。 表示桁数は 3 桁です。簡易モニターとして利用ください。





入力レンジ

測定したい最大回転速度は条件より 5000 ですが、設定は 3 桁になりますので、5.00k（k＝1000 倍を意味します）と設定します。この設定値以上の信号が入力された場合、入力オーバとなります。この場合は入力レンジ設定値を大きくするなど見直しが必要です。 入力レンジ設定には制限がありこの制限を越えた設定の場合はエラー表示します。詳細は、取扱説明書「５．１入力レンジについて」を参照ください。



出力レンジ

出力レンジは最大出力電圧を設定します。レコーダなど接続先の機器が １V 入力の場合、１V 以上にならないように最大出力電圧を制限する機能にもなっています。 測定条件１V より入力 10 % と設定します。 求めた値は上記の表「設定値」欄にまとめましたのでご参照ください。





２．式(2)を利用した方法

測定最大回転速度=5000r/min、ロータリエンコーダーのパルス数 360 P/Rより；



測定条件より入力レンジ＝5000、また式(3)を変換しファクターは；





となります。出力レンジについては１．項と同じです。

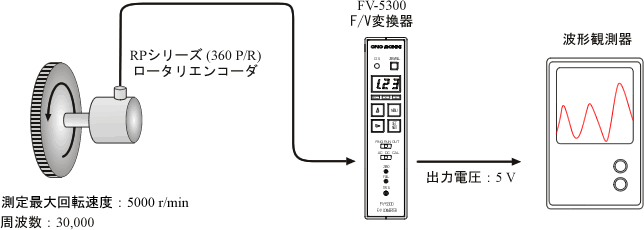

例２：入力レンジを周波数＜Hz＞で設定する





入力レンジ

例１の２の方法で最大周波数を求めます。最大回転速度 5000 r/minより；



ファクタ

入力レンジは最大周波数 30000 に取るので、ファクタは；

出力レンジ

測定条件の 5 Vより、出力レンジは 50 % と設定します。

求めた値は上記の表「設定値」欄にまとめましたのでご参照ください。



例３：入力レンジを速度＜m/min＞で設定する







ファクタ

測定の単位 m/min より RP-721 の仕様から；

入力レンジ

測定したい最大速度 100 m/min より、入力レンジは 100 を設定します。 この設定値以上の信号が入力された場合には入力オーバとなりますので設定の見直しが必要です。

出力レンジ

出力条件より出力電圧は 10 V ですので 100 ％ と設定します。 求めた値は上記の表「設定値」欄にまとめましたのでご参照ください。

FV-1100の標準仕様は max 10kHzです。

使用周波数が周波数レンジの50％以下では、出力電圧が小さくなると同時にリップル^*が大きくなり、使用範囲での精度が悪くなります。
よく使う周波数範囲がフルスケール周波数に近くなるよう改造をお薦めします。

（例）    10kHzﾚﾝｼﾞでは 精度 は±0.2％、この意味は
            → 20mV／10Vフルスケール／10kHzフルスケール



           1kHz以下が使用範囲とすると、
           1kHz＝１Vなので1kHzに対する精度は、
           → 20mV÷１V＝ ２％ ／１V／1kHzの精度となります。



         1kHz をフルスケールに改造すると
           → 0.2％／10Vフルスケール／１kHzフルスケール になります。



FV変換器の使用範囲はフルスケール周波数（周波数レンジ）の１０％～１００％の範囲を大体の目安としてください。

*リップルに関しては次のPDFファイルを参考ください。

FV変換とレスポンス、リップルについて
