マップ表示を行うためのトレースデータをテキストデータ（.txt）に変換する方法として、以下３種類あります。

■ トレース実行時のテキストファイルを使う方法

トレースを実行することでテキストファイルが自動作成されます。TRC01.TXT、TRC02.TXT 等ファイル名の２桁の数字はトレース番号に対応しています。測定時のデータ収録順番（シーケンス番号）によらず、シーケンス２に相当する並びで出力されますが、測定点位置（X Y）が分かるようになっています。テキストファイルなので、Excel　などで読み込むことができます。

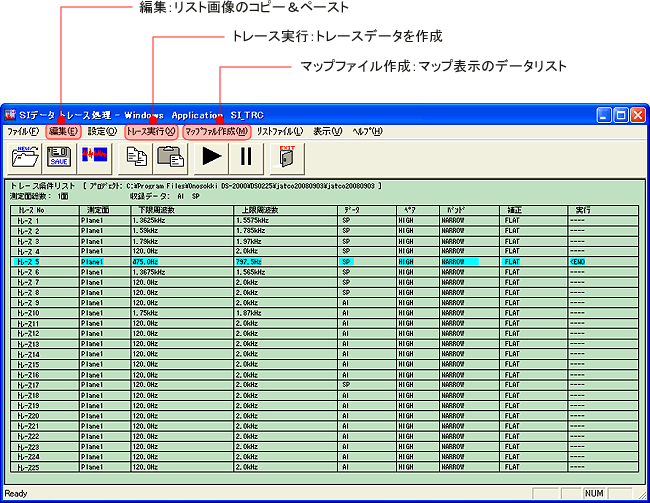

下図はトレース作成画面です。





下図はトレース作成で出来た TRC02.txt ファイルをEXCELで読み込んだ様子です





■ マップ表示のデータリストを使う方法

「形式」メニューの「データリスト」を使います。「設定」メニューの「データリスト指定」で表示したいマップ番号を指定し、リスト表示します。 測定時のデータ収録順番（シーケンス番号）でなく、シーケンス２に相当する並びで画面にリスト表示され、測定点位置（X Y）が分かるようになっています。 しかし、出力は、画像の形式でのコピー＆ペースト（貼り付け）のみ可能です。



下図は MAP 1 の「データリスト」の画面をコピー＆ペーストで貼り付けた様子を示します。





■ マップ表示の「編集」コピーを使う方法

「編集」メニューの「コピーモード」を「テキスト」にします。「編集」メニューの「コピー」でクリップボードに貼り付け、EXCELなどへ「ペースト（貼り付け）」します。 測定時のデータ収録順番（シーケンス番号）に相当する並びで出力します。測定点位置（X Y）情報が付いていませんので注意が必要です。



下図はセルにペーストした様子（赤枠）です。 他の方法と数値比較のため、計算値とＸＹ位置を手で追加記入しました(赤枠以外の数値)。
