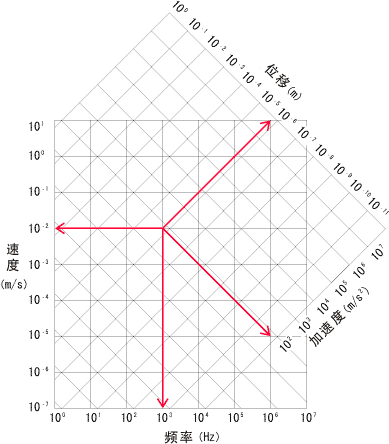

测量量程以频率,速度,加速度,位移共4个参照量的换算表形式构成。激光多普勒振动仪根据其测量原理,测量出被测物的振动速度值,由此测量量程表的纵轴为速度,横轴为频率。基本上由这2个参数确定了可以测量的范围,但是,速度通过微分计算可得到加速度,速度通过积分计算可得到位移。因此,在测量量程表中,速度与频率表示的右斜下方表示出微分计算得到的加速度,右斜上方表示出积分计算得到的位移。实际上加速度与位移在FFT分析仪中可以通过微积分计算简单的计算出来。另外由于振动的频谱成分为往复运动,测量量程使用振动的单向振幅进行表示。

例:

如使用LV系列测量被测物的振动速度时,速度为10 mm/s(由电压换算)频率为1 kHz(FFT分析得出)的状态下,3种测量值都在测量可能的范围内,通过换算加速度为63m/s2―约6.4G―(加速度=速度×2πf),位移为约1.6μm(位移=速度/2πf),以上均为振动频谱的单向振幅值

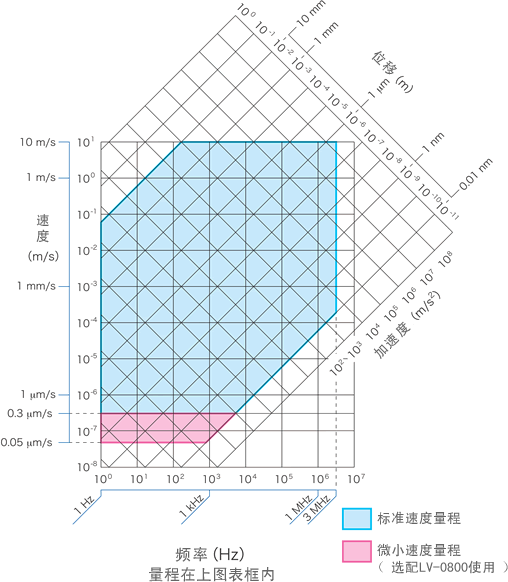

LV-1800的测量量程

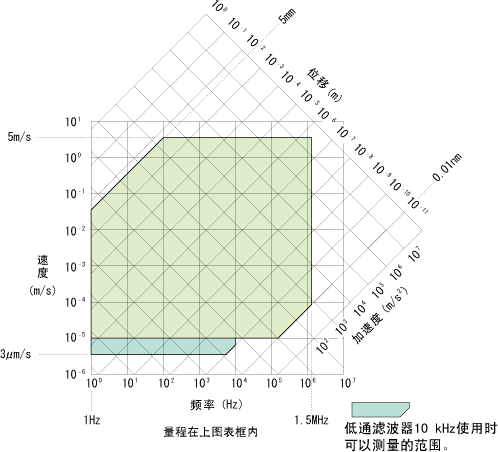

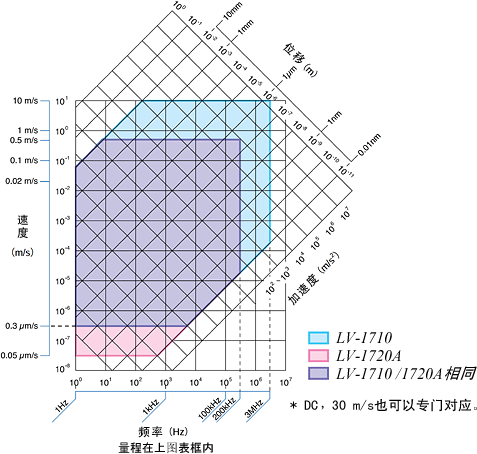

LV-1700系列的测量量程

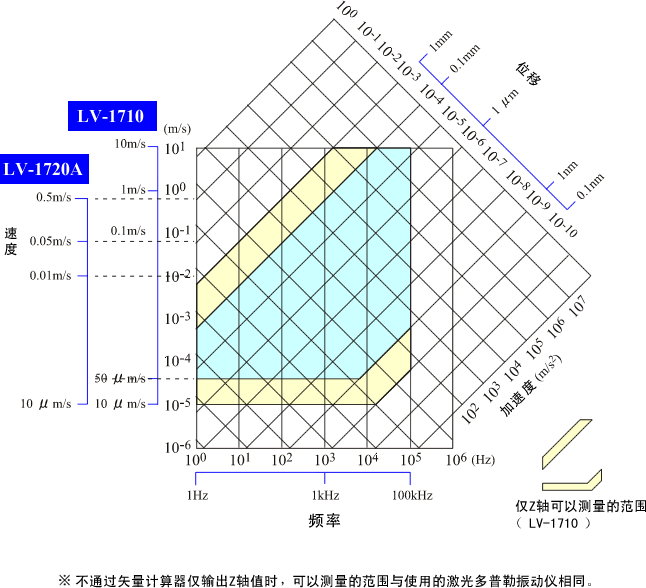

LV-3300的测量量程

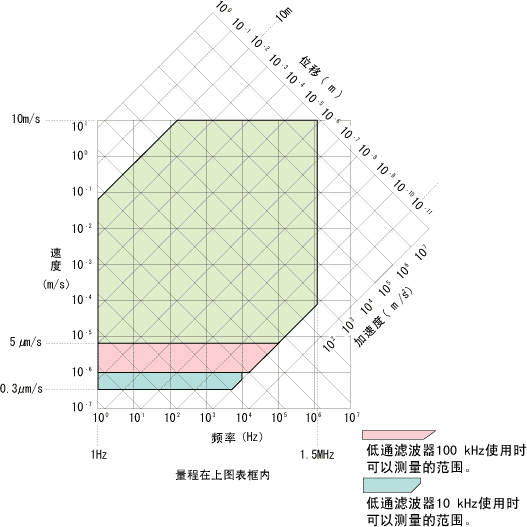

LV-1610的测量量程

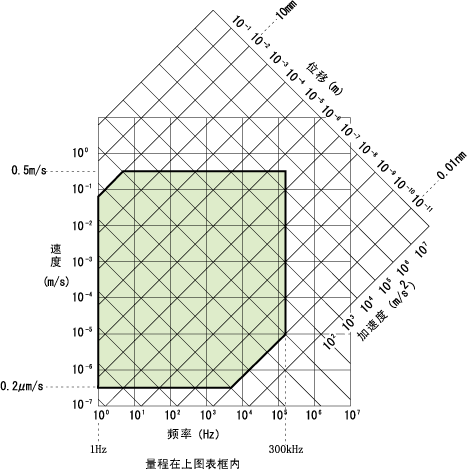

LV-1620的测量量程



LV-1100 & LV-1500的测量量程
