DG-5100是可以安装于计测机柜内的高分辨率数字式位移计数器。
输入频率达3 MHz，具有现行其他产品的10倍以上的高速计数处理能力。(相当于 GS-3800系列， 1.2 m/s的测量滑杆速度)
标准配置提供支持，设定条件存储功能，结果范围(最大值-最小值)表示功能，计数加权功能，偏移量设定功能，以及多种计算功能。
提供内装件形式的选配功能，最多可选择3种选配功能进行组合使用。选配功能有以下5种。
GS-3813B/GS-3830B 数字式位移传感器与 DG-5100 数字式位移计数器配合使用
GS-3800B系列 →
特点
连接示意图
系统构成示例
系统构成示例
（PDF 759KB）
应用实例

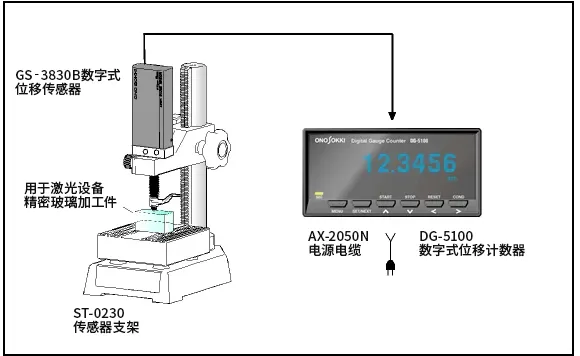

激光设备用玻璃部件等，在研磨加工过程中使用接触式高精度位移传感器进行尺寸检查，以确保中间工序的精度，然后将其送往最终的光学检查工序。
高精度位移传感器用于测量硅晶片的厚度，精度为 1 µm；对于 4 英寸以下的小晶片，可使用 ST-0230 传感器支架。
测量轮胎的转速偏差。由于会在振动较大的环境中进行测量，因此建议使用耐振动型的数字式位移传感器。
如果横向应力作用于数字式位移传感器，建议使用夹具等间接测量的方法。
但需要注意的是，在间接测量的情况下，精度可能会因夹具的不同而有所差异。
本图中的示例为 GS-4730A，它的轴承强度更高，抗振性和抗冲击性是通用型的两倍。
规格
| 适用数字式位移传感器※1 | GS、BS系列 |
|---|---|
| 显示方式 | 荧光管显示 7位 |
| 显示范围※2 | 0.0000～±999.9999／0.000～±9999.999／0.00～±99999.99 mm |
| 输入信号 | 90°相位差方波信号 线驱动或电压输出 |
| 外部控制输入信号 | 保持、复位 |
| 电源 | AC100～240 V（50/60 Hz） 30 VA以下 |
| 使用温度范围 | 0 ～ 50 ℃ |
| 保存温度范围 | -10 ～ 60 ℃ |
| 外观尺寸 | 96(W) x 48(H) x 148(D) |
| 重量 | 约370 g |
| 附属品 | 使用说明书、MC1.5/3-ST3.5（IN PUT输入用连接器）、安装夹具※3 |
※1 使用GS-3813B/3830B以外的位移传感器时，需使用连接转换电缆AA-8910。
※2 不含电源电缆。
选配内装件
| 名称 | 功能 | 规格 | 型号 | |
|---|---|---|---|---|
POWER* |
AC 电源 | AC 100～240 V (50/60 Hz) | 标准配件 | |
| DC 电源 | DC 12～24 V ± 5 V | TM-0301 | 选配件 | |
| A 单元 | 比较结果输出 | 输出规格 1个常开接点输出（机械式继电器），COMP1、COMP2、COMP3的输出 比较器输出卡 比较器对象可以选择测量值或显示值 最大接点容量 ： DC30 V/1 A、 AC250 V/1 A |
TM-0340 | 选配件 |
| B 单元* | BCD 输出 | BCD码(更新时间 10 ms以内)集电极开路输出 7位并行输出 |
DG-0522 | 选配件 |
| RS-232C | RS-232C功能 通信方式 ：串行通信（异步同期式） 传输速度（波特率）：可选设置 9600 bps 或 19200 bps 测量数据的读取，参数设置和读取 |
TM-0350 | 选配件 | |
| C 单元 | 模拟输出 | 输出方式:电压或电流 变换方式:12bitD/A 输出电压:-10 ～ +10 V/F.S.(F.S.可任意设定) 输出电流:0～16 mA 或 4～20 mA/F.S. (F.S.可任意设定) 输出阻抗:电压输出时 100 kΩ以上，电流输出时500 Ω以下。 线性误差:. ±0.3 %/F.S |
DG-0530 | 选配件 |
| D 单元 | 信号输入 | 兼容线路驱动器和电压信号（使用转换接插头），传感器电压为5V | 标准配件 |
* 选择其中之一。
 |
AX-2050N 带压接端子的电源电缆（AC电源用电缆 3m） |
接口
●为了提高性能，可能不经预告而变更外形及规格，请谅解。
