转速及速度的测量应用例

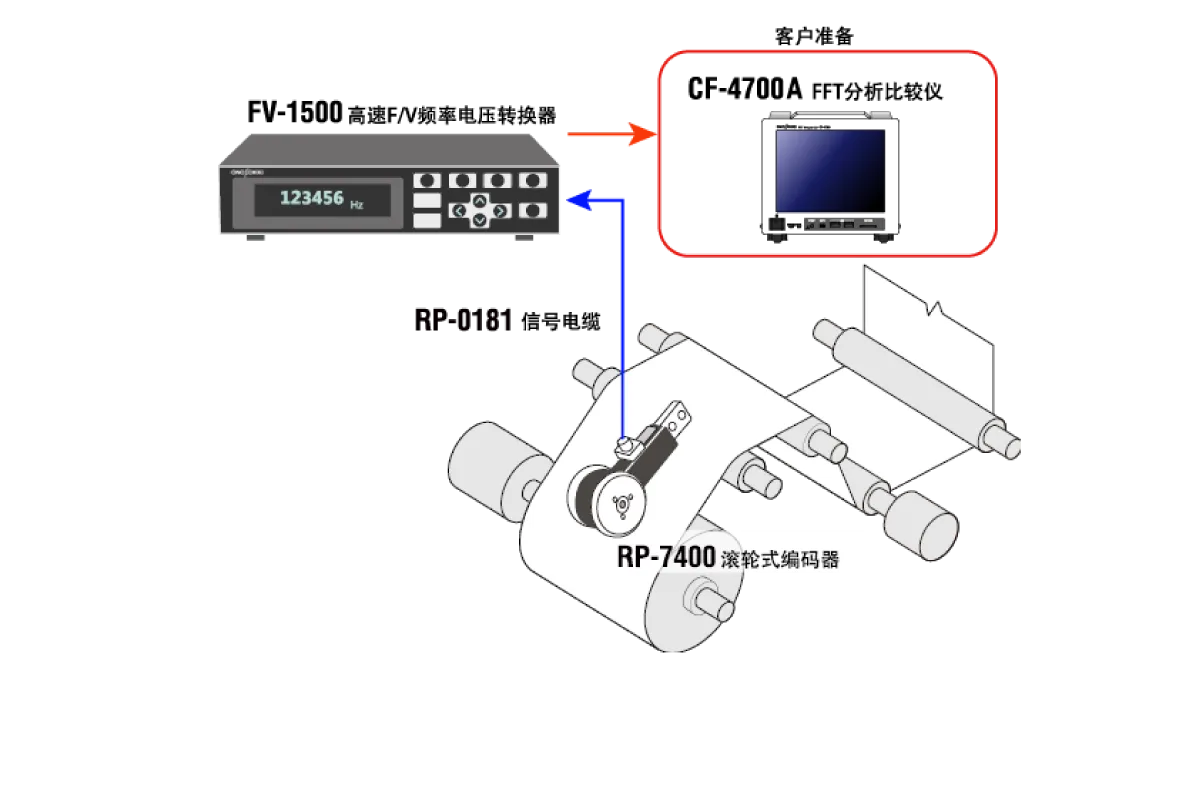

转速及速度的测量应用例 生产线上的线速度测量
C-1-5 分析速度不规则性(快速反应型)
● 转速和速度根据 RP-7400 脉冲信号一个周期的时间计算得出,由 FV-1500 进行数模转换并输出 10 V/满量程(可根据需要设置满量程)。
FV-1500 输出的电压和电流具有输入信号的 1 个周期时间 + 3.5 µs 的高响应,可对启动时的速度异常进行高精度分析。
FV-1500 还配备了中心频率为 ±5 V 的偏差输出功能。
● 测量范围:0.2 Hz 至 320 kHz。
产品配置
型号 | 产品名称 | 备注 | 数量 | |
---|---|---|---|---|
1 | FV-1500 | 高速F/V频率电压转换器 | 宽频域0.2 Hz~320 kHz (1 Hz ~ 120 kHz 原产品) 高速响应1周期 + 3.5 μs (1周期 + 7.6 μs原产品) 具备急减速跟踪功能频率瞬间下降时也可进行接近理想的输出 非稳态的变动成分扩大对其中心频率进行跟踪(选配功能) 可通过2相输入信号判定转速方向。 具有报警控制功能的比较结果输出(选配功能) |
1 |
2 | RP-7400 | 滚轮式编码器 | 测量速度用:120 P/R,1200 P/R | 1 |
3 | RP-0181 | 信号电缆 | RP-0181 5 m (一端为端子) | 1 |
4 | CF-4700A | FFT分析比较仪 | 选配件 |
