尺寸与位移

尺寸测量         汽车部件的尺寸测量

C-1-1     汽车车身的强度测量

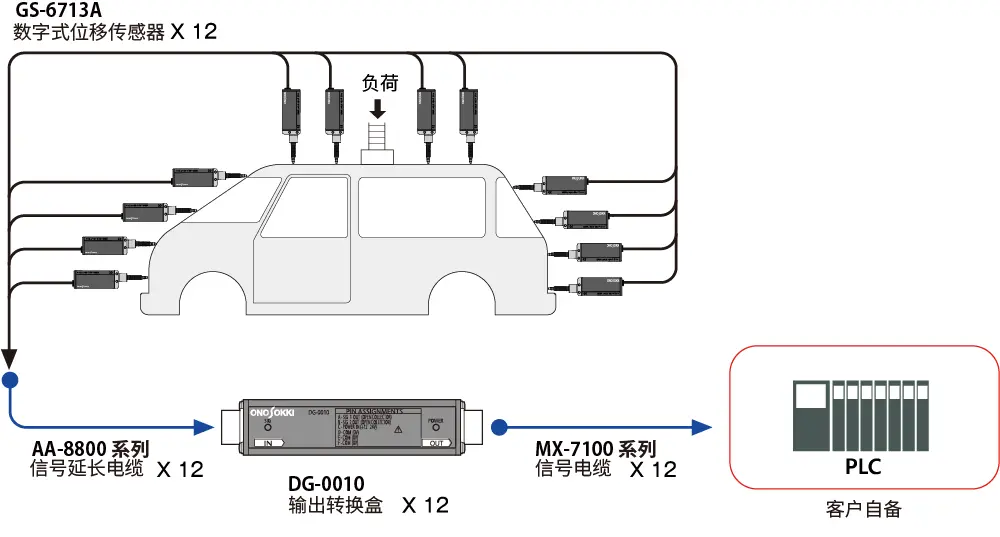

●缓慢地对汽车的车身施加一定负荷,使用多通道测量当下测量点的位移。负荷与位移的关系可以测量车身的强度。

●将PLC与同一计数器板结合使用，通过PLC一侧进行测量。DG-0010 是具有脉冲 A 相和 B 相输出的开路集电极。


产品配置

  型号 产品名称 备注 数量
1 GS-6713A 数字式位移传感器 - 12
2 AA-8800系列 信号延长电缆 - 12
2 DG-0010 位移传感器用输出信号变换器 - 12
4 MX-7100系列 信号电缆（3m） - 12

備考
选购件
AA-8801 信号延长电缆（5m）
AA-8802 信号延长电缆（10m）
AA-8803 信号延长电缆（20m）
AA-8804 信号延长电缆（30m）
