全消声室环境内使用高灵敏度传声器测量硬盘的微小噪声

随着静音化技术的不断进步,各种产品的微小噪声的测试需求不断增加。如数码相机,摄像机,使用电机驱动的硬盘,光盘驱动器都是静音化产品的代表。为了对这些产品进行微小噪声评价,在此介绍可在满足NC-0以下声学性能的全消声室内,进行微小噪声测量的高灵敏度传声器及其测量系统。

这个应用是在全消声室内,对静音型外接硬盘的待机时运行噪声进行测量。




测量系统


仪器构成

  型号 品名 备注

1

DS-3000系列 数据分析系统 最多32通道

2

MI-1211 高灵敏度传声器

3

MI-3310 传声器用前置放大器 MI-1211使用

4

AU-2200 传声器用传感器放大器单元

5

DS-0221A FFT分析软件

6

DS-0223A 1/1,1/3实时倍频程分析软件


测量数据例

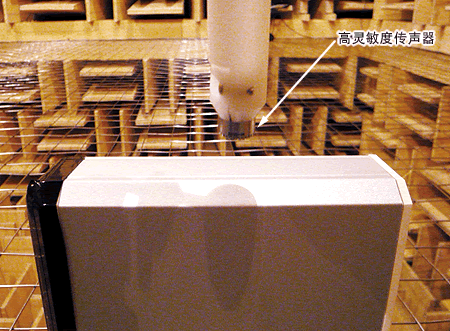

测定时高灵敏度传声器设置在硬盘附近,从测量数据中看出,在9 kHz以上的频段内,由电机的旋转起因产生的噪声在0 dB以下。对放射噪声的频率或放射位置进行分析时,对测量对象时常需要进行多点测量。另外通过测量时序数据,还可进行时频分析。





硬盘的运行放射噪声与背景噪声的比较
