减小车箱里的噪声,改善车箱内的音质,产生人们感觉舒服的声学环境,就要对车箱内使用的吸声,隔声材料及其配置,以及对材质形状及最终处理方法上要下功夫。对于汽车的整体设计,也越来越重视汽车行驶时,如何让车箱内处于期望的良好声学状态。
本文介绍的系统,是代替原来靠人的听觉评价音质的方法,而且使用声强测量技术,通过三维测量,把握车箱内发生的声音能量流向,并将声音大小及流向状态进行表示(直观化),以便确定噪声源的位置,噪声的分布以及声品质改善的方法。

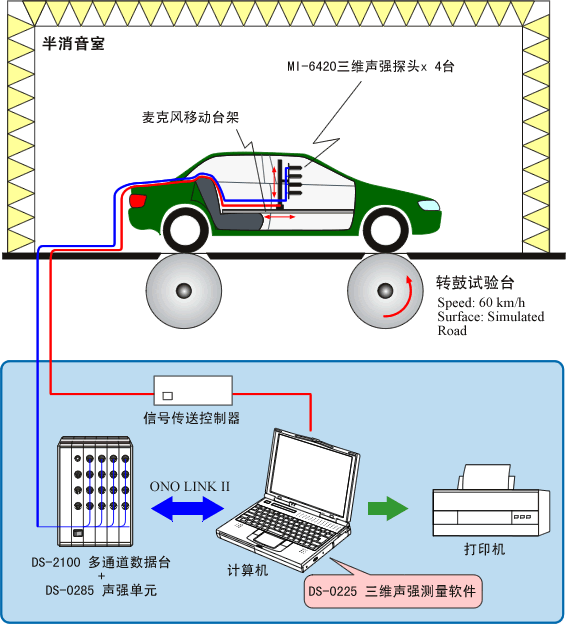

让设置在半消声室内转鼓试验台上的汽车以实际行驶状态进行运转,让装在移动台上的4台三维声强探头(每个探头上有四个麦克风),仔细地在车箱内扫描,测量车箱内声音能量的三维流向,由其分布,可确定声源位置及车箱内的声学状态。
麦克风移动台架在车箱内扫描。本例的情况下,为对10 cm × 10 cm网格间隔进行扫描。
MI-6420 三维声强探头(MI-6420 ×4台)和移动台架(部分图)
MI-6420 三维声强探头
在正四面体各项点位置,安置无指向性的声压麦克风。正四面体之重心正好是测量位置的中心。以此为原点,如图画出X、Y、Z三根轴。这四组麦克风内,任意两组麦克风,一次测量,可测出各麦克风相对方向的声强。最后,算出麦克风探头之X、Y、Z坐标方向的成分,再求出三维声强。
仪器组成
型号 | 品名 | 备注 | |
---|---|---|---|
1 |
DS-2100 | 多通道数据站 | 16通道单元,带信号输出 |
2 |
DS-0285 | 声强麦克风单元 | |
3 |
MI-6420 | 三维声强探头 | 4台 |
4 |
声强探头用麦克风移动台架 | 订货后生产,用电脑按程序自动扫描 | |
5 | MI-0620 | 声压相位差校准器 | MI-6420用声压相位差校准器 |
6 | DS-0225 | 三维声强测量软件 |
测量数据例
要点
Revised:2006/03/20
