入力周波数320 kHzまで、高速応答で追従

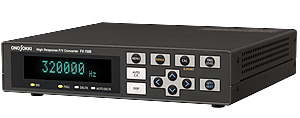

高速F/Vコンバータ FV-1500シリーズ
高速F/Vコンバータ「FV-1500」は、回転速度や移動速度に比例した周波数信号を電圧信号に高速変換を行う、応答性に優れた周波数/電圧変換器です。
近年、ハイブリッド車や電気自動車に使われているモーターや、生産工場での製造ラインの高速化が進んでいますが、高速回転速度計測のニーズに対応するため、最大入力周波数を 320 kHz に拡大しました。
入力信号に対して1周期 +3.5μs と高速応答で出力するため、エンジンやモーターの回転立ち上がり特性や定常回転時の微小回転変動、回転速度・流速変化などの過渡現象を計測することが可能です。 また従来機種では回転体が急停止したときの出力追従が原理的に困難でしたが、急減速追従機能を追加したことにより、理想に近い出力応答が可能になりました。
その他にも2相信号(A/B相)入力対応により回転方向を判別する正逆出力対応や、一定の周波数以上になったときに警報を出すコンパレーター出力機能(オプション)を装備し、万能型 F/Vコンバータとして使用することが可能です。
