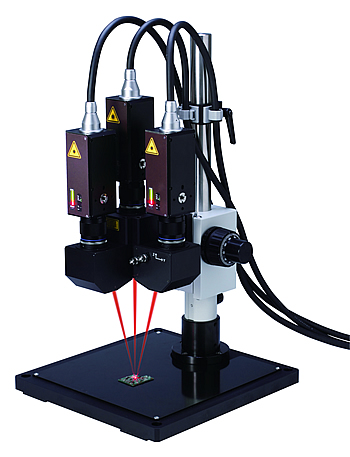

三次元光学ユニット LV-3800は、レーザードップラ振動計用 (LV-1800/LV-1710/LV-1720/1720A) の3軸検出用の光学ユニットです。
接触式センサーの使用が困難な質量負荷の影響を受ける構造物、超音波振動体や圧電素子などの3軸方向に発生する振動を3軸のレーザー光により検出可能にします。　振動周波数の解析範囲は最大100 kHzで、対象の3軸方向に発生する振動の速度、加速度、変位の観測と各種の周波数解析が可能です。

• レーザー光の高い空間分解能で3軸方向の振動を検出

スポット径 約 30μmのレーザー光で3軸方向の振動検出が可能です。
小型カンチレバーなど質量の影響を受ける対象物も、高空間分解能で振動計測が可能です。

• レーザー光と同軸で検出部位の観察と画像記録が可能

レーザードップラ振動計 LV-1800 に LV-0181 位置決め用内蔵カメラ（オプション）を装着する事で、正確な位置決めとレーザー光と同軸の観察・画像記録が可能です。

• 左右、倒立使用も可能

三次元光学ユニットは、上下、左右へレーザー照射角度を変える事が可能です。対象を下面から計測する場合、倒立設置で下方からレーザー照射を行うこともできます。
