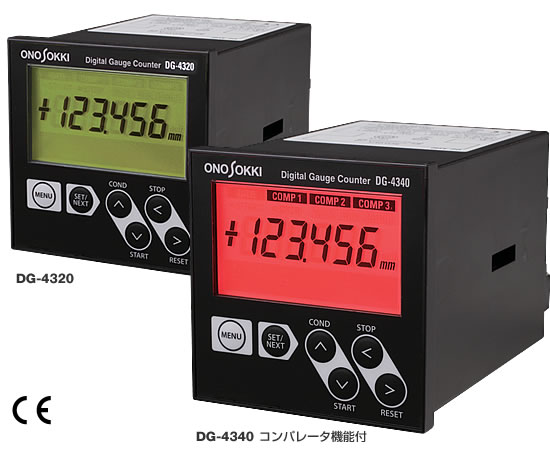

デジタルゲージカウンタDG-4320/DG-4340は、当社のリニアゲージセンサーやロータリエンコーダーと接続し、部品の寸法や変位量などを演算、表示する小型・軽量デジタルカウンタです。生産現場の使用に対応するため、パネル取付がしやすい72mm角のフロントパネルと100 V ～ 240 VまでのAC電源に対応しています。

瞬時計測値の表示の他に、計測開始から終了までの最大値、最小値、RANGE値（最大値-最小値）の表示や、計測値に重み付けするファクタ機能等、多彩な演算機能を装備しています。演算条件等の設定値は4条件保存可能なので測定対象に応じて切り替え可能です。

DG-4340はカラーコンパレーター機能を装備していますので、合否判定値に応じて液晶のバックライトが緑(ＯＫ)から赤(ＮＧ)に切り替わり、合否判定の確認が容易です。

• 多彩な演算機能

瞬時計測値の他、計測開始から終了までの最大値、最小値、RANGE値（最大値-最小値）を演算することが可能です。また、逓倍切り替え、計測値に重み付けをするファクタ機能、単相パルス入力をカウントするパルスカウント機能など多彩な演算機能を装備しています。

• BCD出力機能

計測データ、演算データはBCD（Binary Coded Decimal）方式で出力可能。また信号出力コネクタには外部から計測をコントロールするための信号端子が用意されており、プログラマブルコントローラなどを使用してのインライン計測に力を発揮します。

• コンパレーター出力

予め設定しておいた数値と、計数値を比較、判定をおこなうコンパレーターを3チャンネル搭載しました。チャンネル毎に UPPERコンパレーター、LOWERコンパレーター、2値を設定してその間だけ動作する OK/NGコンパレーターのうち、必要に応じて選択することが可能です。合否判定値に応じて液晶のバックライトが緑(ＯＫ)から赤(ＮＧ)に切り替わりますので、合否判定の確認が容易です。

• 従来製品と簡単入れ替え

小野測器ゲージカウンタDG-4120/DG-4140と形状・機能共に高い互換性を持ちます。また、これまで発売したほとんどのリニアゲージセンサーと接続可能なため、安心して使用できます。
