製品写真(PA-500Aクランク角度検出器用増幅器)

PA-500Aクランク角度検出器用増幅器

製品写真(PP-932/933コの字型検出器とPP-010A/011Bスリット円板)

クランク角度検出システムは、クランク角度センサ、スリット円板、アンプ内蔵型電源ボックスで構成され、 スリット円板とクランク角度センサをエンジンのクランク軸端に取付けるだけで、エンジン性能試験などにおいて、クランク軸の回転角を精度よく、高応答で検出する ことができます。

燃焼解析における、シリンダー内の燃焼圧力データ収集用タイミング信号として、また、点火時期計測および制御用の角度信号として使用いただけます。

TDC 上死点検出用基準パルス(1 P/R)とクランク軸 360 P/R 用と TDC 上死点検出用パルス(1 P/R)とクランク軸 720 P/R 用を用意しました。



燃焼解析に関してはこちらをご覧下さい

特長

  • 高性能、高精度

  • 小型、軽量化により抜群の耐振性

  • 周波数応答が非常に速い

  • 燃焼解析等の各種エンジン性能試験に最適

  • エンジンのクランク軸端に取り付けるだけの簡単セッティング

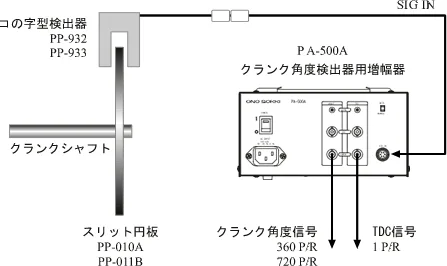

システム構成

イラスト(クランク角度検出システム構成)





■PP-932 + PP-010A + PA-500A <TDC 上死点検出用基準パルス(1P/R)とクランク軸 360P/R 用>
■PP-933 + PP-011B + PA-500A <TDC 上死点検出用基準パルス(1P/R)とクランク軸 720P/R 用>


概略仕様

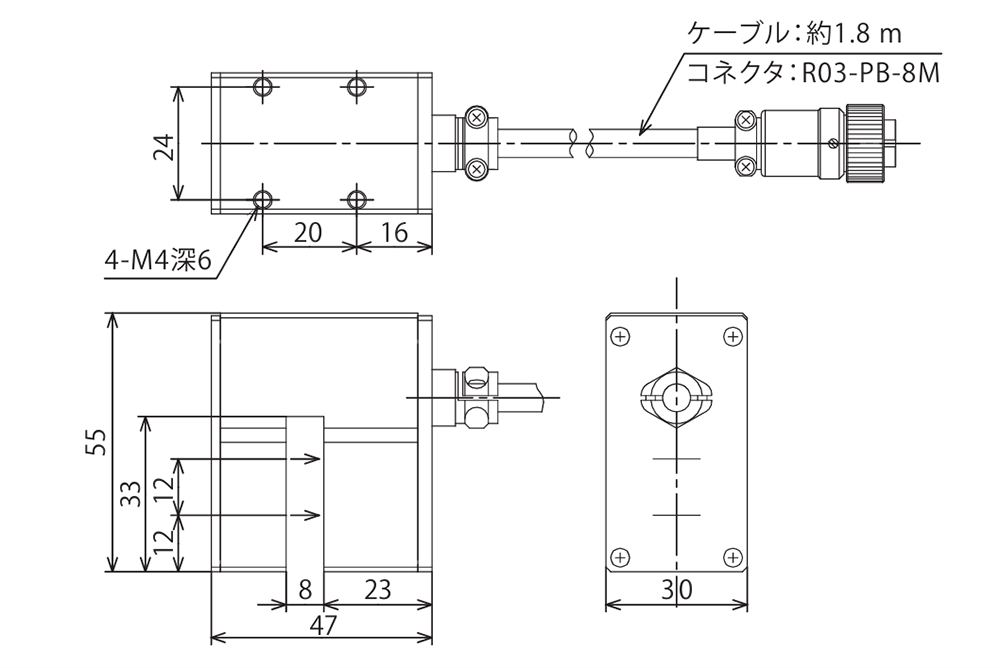

PP-932/933コの字型検出器

型名

PP-932 PP-933
外観 製品写真(PP-932コの字型検出器) 製品写真(PP-933コの字型検出器)
出力パルス数 360 P/R と 1 P/R 720 P/R と 1 P/R
適合スリット円板 PP-010A PP-011B
応答周波数 DC ~ 80 kHz DC ~ 80 kHz
回転速度範囲 0 ~ 6,000 r/min 0 ~ 6,000 r/min
出力信号電圧 “Hi”+4.5V 以上、 “Lo”+0.2V 以下 “Hi”+4.5V 以上、 “Lo”+0.2V 以下
負荷抵抗 DC 5 V 時 470 Ω 以上、DC 12 V 時 2.2 kΩ 以上
質量 約 250 g
出力コネクタ R03-PB-8M
ピン番号
ピン番号 信 号
A ANGLE(360 P/R or 720 P/R)
B TDC(1 P/R)
C DC 5 V or DC 12 V
D 空き
E COM
F ケーブルシールド
G 空き
H 空き



使用温度範囲 0 ~ +65℃
保存温度範囲 -10 ~ +70℃
電源 DC +4.75 ~ 5.25 V、60 mA、DC +11.4 ~ 12.6 V、60 mA
価格 (税込 (税込

PP-010A/011Bスリット円板

型名

PP-010A PP-011B
材質 ステンレス ステンレス
直径 Φ 200 mm Φ 200 mm
回転速度範囲 0 ~ 6,000 r/min 0 ~ 6,000 r/min
パルス数 360 P/R と 1 P/R 720 P/R と 1 P/R
適合検出器 PP-932 PP-933
耐加速度 約 200 m/s2
質量 約 115 g 約 70 g
補強板約 320 g(2枚合計)
価格 (税込 (税込

PA-500Aクランク角度検出器用増幅器

入力インピーダンス 1 KΩ 以上
応答周波数 DC ~ 80 kHz (360 P/R)
DC ~ 80 kHz  (720 P/R)
出力 電圧信号 “Hi”+4.5V 以上、 “Lo”+0.2V 以下
出力回路

  イラスト(出力回路図)

投受光器用電源 DC +12 V、100 mA
負荷抵抗 10 KΩ 以上
入出力信号伝達時間 4 μs 以下(80 kHz の時)
耐電圧 AC 1500 V,1分間
絶縁抵抗 10 MΩ 以上(DC 500 V メガーにて)
質量 約 1.2 kg
使用温度範囲 0 ~ +40℃
保存温度範囲 -10 ~ +70℃
電 源 AC 100 V ~ 240 V、50/60 Hz、6 VA
価格 (税込
