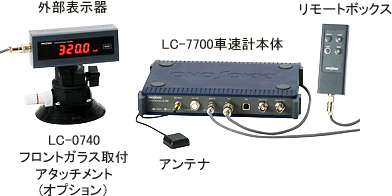

製品写真(LC-7700 GPS車速計システム)(販売終了)

LC-7700 GPS車速計システム

LC-7700は GPS を利用した車速計で、車両速度および走行距離を高精度に計測します。

リアルタイムで 100 Hz 出力のため、低速試験から加減速試験まで広範囲な試験測定に利用いただけます。また、出力信号として 速度アナログ電圧信号と距離パルス信号を備え、幅広い機器との接続が可能です。

軽量・コンパクトなシステムですので、車両へのセッティングも簡単です。



特長

  • GPS センサ方式のため路面状況に影響されない試験が可能

  • 最新の GPS エンジンを搭載することで、100 Hz の高い更新レートで測定可能

  • パルス出力の遅れ時間が少なく、加速減速試験に適応した試験が可能

  • コンパクトな筐体設計

  • 外部表示器、リモートボックスを標準装備

  • トレーサビリティ体系に準じた校正が可能



概略仕様

測定範囲 0.3 ~ 500.0 km/h
精度 速度:±0.1 km/h 以内
距離:±0.05%以内
(測定距離 300 m 以上、速度 30 km/h 以上、衛星8個以上捕捉時にて)
アナログ(速度)
出力部
電圧範囲 0 ~ +10.0 V/0 ~ 500 km/h
変換方式 16 bit D/A変換方式
リニアリティ ±0.2%/F.S. 以内
応答性 10 ms 以内
更新速度 100 Hz
パルス(距離)
出力部
分解能 1、5、10 mm/pulse
出力レベル TTL
信号入力部 BRAKE信号入力、テープスイッチ入力(無電圧接点)、
外部トリガ入力
信号出力部 スタート/ストップ:パルス出力 TTLレベル
インタフェース USB 2.0
GPSアンテナ タイプ パッチアンテナ
取付方法 マグネット取付
ケーブル長 5 m
外形寸法 30.4 (W) × 35.5 (H) × 11.7 (D) mm(ケーブル含まず)
質量 約 100 g(ケーブル含む)
表示部 電源表示灯 LED 表示(緑)
状態表示灯 LED 表示(赤、緑)
衛星数表示灯 LED 表示(緑)
外部表示部 表示素子 7 セグメント LED 赤色
表示更新時間 0.36 s
機能 速度表示、距離表示、速度保持表示
表示桁数 距離 6 桁、速度 4 桁
表示範囲 距離:0.00 m ~ 9999.99 m
速度:0.0 km/h ~ 500.0 km/h
外形寸法 180 (W) × 66 (H) × 50 (D) mm
質量 約 450 g(ケーブル込み)
一般仕様 電源 DC 9 ~ 32 V(消費電力:最大 12 VA)
使用温度範囲 0 ~ +50℃
保存温度範囲 -10 ~ +60℃
外形寸法 271 (W) × 47 (H) × 216 (D) mm(本体)
45 (W) × 115 (H) × 20 (D) mm(リモートボックス)
質量 約 1.3 kg(本体)
約 200 g(リモートボックス、ケーブル込み)
付属品 外部表示器、外部表示器用ケーブル、リモートボックス、 リモートボックス用ケーブル、アンテナ(2個)、変換ケーブル、テープスイッチ、電源コード、BNC-BNC ケーブル、USB ケーブル、ソフトウェア 、信号入力用コネクタ
価格 (税込
オプション ・LC-0740 フロントガラス取付アタッチメント
・LC-0750 キャリングケース
