非接触速度計横すべりテスト用 LC-761 システム

こちらの LC-761システムは販売を終了しています。

後継機種 LC-8200A はこちらをクリック

	車速計関連　製品群概要
	外観図ダウンロード (DWG/PDF)
	製品カタログ　(PDF)

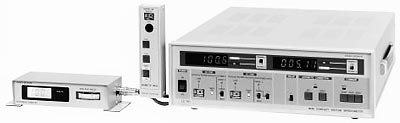

LC-761 非接触速度計横すべりテスト用

LC-2100 横すべりテスト用
空間フィルタ式速度検出器

LC-761 システムは、車輛の対地速度および横すべり角を測定する『横すべりテスト用システム』です。車輛の直進速度、横速度、横すべり角を出力しますので、操縦性・安定性試験での運動の様子を連続的にとらえられます。検出器は直進速度測定用に LC-1100、横速度測定用に LC-2100 を使用。これまで車輛の横速度測定では、検出器の微妙な取付角度誤差が大きな速度誤差成分となってあらわれていました。LC-761 システムでは、LC-2100 の取付角度誤差を補正する自動補正機能を装備。正確な横速度測定を実現しました。また LC-5200 の距離パルス出力を直進速度信号として入力できますので、LC-5200 で直進速度データを記憶しながら、横すべり角の測定を行うこともできます。

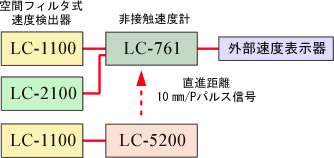

イラスト（システム構成）

（10mm/Pパルス信号が入力される場合、LC-1100 は不要です。）

(*水溜まり等の鏡面状態路面では測定不可)

特長

直進速度・横速度・横すべり角を同時計測
操縦性・安定性試験に最適なシステム
スリップやタイヤの空気圧などによる影響を受けず高精度
地上 50 cm を中心に、±10 cm以内の上下動であれば測定可能
吸着盤で簡単に車体取付
装着位置は車体の後部・側面のいずれも可能
様々な走行試験に対応

概略仕様

空間フィルタ式速度検出器仕様

LC-1100

速度測定範囲テストコース平面にて（半径 10 R 以上）	1.5 ～ 320 ｋｍ/ｈ
検出器取付高さ	500 ± 100 ｍｍ（測定面−検出器先端にて）
検出器取付角度	0°± 3°（ねじれ角）、 90°±3°（進行方向）、 90°±10°（傾斜角）
測定視野	約 46 ｍｍ × 60 ｍｍ（進行方向 × 車幅方向）
投光器	ＤＣ 12 Ｖ、 50 Ｗ（4.2 Ａ）　寿命…連続にて約 400 時間
寸法	約 179 （Ｗ） × 330 （Ｈ） × 88 （Ｄ）ｍｍ（治具含まず）
質量	約 1.6 ｋｇ（治具含まず）、　約 5.2 ｋｇ（治具含む）
価格	（税込）

　

LC-2100

速度測定範囲	−20 ～＋20 ｍ/s （−72 ～＋72 kｍ/h）
検出器取付高さ	500 ± 70 ｍｍ（測定面−検出器先端にて）
検出器取付角度	0°±3°（ねじれ角）、 90°±5°（進行方向）、 90°±3°（傾斜角）
測定視野	約 50 ｍｍ × 50 ｍｍ（進行方向 × 車幅方向）
投光器	ＤＣ 12 Ｖ、 50 Ｗ（4.2 Ａ）　寿命…連続にて約 400 時間
寸法	約 179 （Ｗ） × 330 （Ｈ） × 88 （Ｄ）ｍｍ（治具含まず）
質量	約 1.6 ｋｇ（治具含まず）　約 5.2 ｋｇ（治具含む）
価格	（税込）

LC-761 速度計本体仕様

測定範囲	直進速度	1.5 ～ 250 ｋｍ/ｈ
	横速度	−20 ～＋20 ｍ/ｓ
	横すべり角	0 ～ ±25°
総合精度	速　度	±0.5 ％
総合精度	距　離	±0.1 ％ SＴＤ（直進４００ｍ以上に対し）
本体表示器		赤色 LED
表示項目表示範囲	直進速度	4 桁　000.0 ～ 250.0 ｋｍ/ｈ
	横速度	符号＋ 4 桁　00.00 ～ ±20.00 m/s
	直進距離	5 桁　0000.0 ～ 9999.9 m
	横方向距離	符号＋ 4 桁　000.0 ～ ±999.9 m
	表示方式	直進速度・横方向距離は切換スイッチにより選択直進距離・横方向速度は切換スイッチにより選択。
外部表示器	直進速度	液晶 4 桁　0.0 ～ 250.0 ｋｍ/ｈ
外部表示器	横すべり角	アナログメータにより表示（0 ～ ±25°）
速度表示時間		0.5 s 自動繰返し
アナログ出力部	直進速度	0 ～＋5.0 Ｖ／0 ～ 250 ｋｍ/ｈ
	横速度	0 ～ ±10.0 Ｖ／0 ～ ±20 ｍ/ｓ
	横すべり角	0 ～ ±12.5 Ｖ／0 ～ ±25°
	直線性	±0.2 ％以内/表示値
	応答性	約 0.08 s （直進速度）
パルス出力部	直進距離	10 mm/P （常時出力）
	時　間	1 s/P（GATE ON 時のみ出力）
	レベル	ＴＴＬ（負荷 10 ｋΩ 以上）
スタート・ストップ信号		手動操作・外部入力・白線検知
自動補正機能		LC-2100 の取付角度誤差（ねじれ角）を自動補正（補正可能範囲 ±5°以内）ただし 200 km/h 以内
使用電源		ＤＣ 10 ～ 15 Ｖ
消費電流		約 12 Ａ（システム全てを含む）
使用温度範囲		0 ～＋50℃
寸法		355 （Ｗ） × 110 （Ｈ） × 420 （Ｄ）ｍｍ
質量（センサーを含まず）		約 9 ｋｇ
価格		（税込）

オプション

製品写真（SF-061キャリングケース）

・SF-061 LC-1100/2100 用キャリングケース （税込）

SF-061は、LC-1100/2100 検出器を取付治具に取付けたまま収納でき、さらに外部表示器、リモートボックス、ケーブル類などの付属品を同時に収納できます。したがって測定現場には、LC本体とキャリングケースを持って行くだけでOKです。また遠隔地への発送やご使用後の保管にも便利です。

材質： FRP（ガラス繊維強化プラスチック）
キャスター：回転型4個
外形寸法： 530（W）×530（H）×230（D）mm
質量：約7kg

・LC-0001A LC-1100/2100 用ハロゲンランプ （税込）

LC-1100/2100検出器の投光器の保守・交換用ハロゲンランプです。

Revised: 2013/07/23
