販売終了 (LC-8100A/LC-8200A が後継機種となります) HOME > 製品紹介 > くるま開発ソリューション > 非接触速度・距離計セットシステム

製品写真(非接触速度・距離計セットシステム)(販売終了)
低価格で使いやすい非接触速度・距離計セットシステム。

空間フィルタの原理を採用した LC-3110 非接触速度センサにより、対象路面を選ばずにノーマークで移動速度・移動距離測定可能です。前進/後退の方向を判別し、位相情報を含んだ 90°位相差の距離パルス及び、±の速度アナログ電圧を出力します。加えて、オプションのLC-0180表示器を1台追加することでブレーキ試験が可能となり、ブレーキ開始速度のホールド・制動距離を表示します。

(*水溜まり等の鏡面状態路面では測定不可)



特長

  • 対象面からセンサまでの高さ変化 28 ± 6 cm の上下動以内で測定可能

  • 前進/後退の方向を判別し、プラスマイナスの速度アナログ電圧を出力

  • 白線検知回路により、白線による区間計測が容易に可能で、校正も行えます

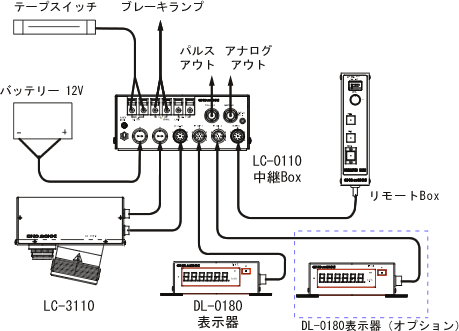

システム構成

*LC-3210横方向速度検出器を使用するシステムに関してはお問い合せください。

イラスト(システム構成)



概略仕様

LC-3110 非接触速度センサ

測定範囲 -120 km/h ~ +390 km/h
測定方式 光学式空間フィルタ方式
速度精度 0.5% 以下
距離分解能 10 mm/1パルス
距離精度 0.1% 以下
検出器取付高さ 280 mm ± 60 mm (測定面から受光部先端)
パルス出力 10 mm/1P (TTL)
アナログ出力 ±20 mV/±1 km/h  DC
白線検知信号 アナログ信号 (0 ~ 12 VDC)
停止信号 TTL 出力(停止時 Hi)
投光器 DC 12 V、50 W ( 連続約 400 h)
電源仕様 DC 9 ~ 16 V、約 6 A
使用温度範囲 -10℃ ~ 40℃ ( 雰囲気温度)
外形寸法 180 (W) × 150 (H) × 88 (D) mm
質量 本体:約 1.7 kg
LC-0130 取付治具:約 3.1 kg
付属品 信号ケーブル、予備ランプ
価格 (税込
オプション LC-0130 取付治具 (税込



LC-0110 中継ボックス

出力 PULSE OUT
ANALOG OUT
LC-3110 のパルス・アナログがBNCで出力
DISP1 表示器 LC-0180 専用の出力
DISP2 同上
DC12V LC-3110 用電源出力
入力 LC-3110 LC-3110 からの信号入力
REMOTE 距離計測用・白線可能
SWITCH ブレーキ試験のスタートスイッチ
BRAKE LAMP ブレーキランプ入力
DC12V DC 9 ~ 16 V IN Max.10 A
外形寸法 150 (W) × 60 (H) × 80 (D) mm
質量 約 500 g
付属品 リモートBox ( ケーブル付) 、テープスイッチ、DC ケーブル、予備ヒューズ
価格 (税込



LC-0180 表示器 (表示内容選択可能)

表示 機能切替用スライドスイッチ DIST 0.00 m  6 桁( ゼロブランキング機能付き)
V HOLD ブレーキ開始時の速度値をホールド
VELO 0.0 km/h 4桁(ゼロブランキング機能付)
表示機能切替用ディップスイッチ SW 1 速度表示ゲート切替機能 0.36s/OFF, 0.72s/ON
SW 2, 3 常にOFF
SW 4 LED 輝度切替機能 HIGH/OFF, LOW/ON
RESETスイッチ 距離&ホールド速度のRESET及びSTART制限解除
消費電流 500 mA 5V
外形寸法 120 (W) × 45 (H) × 60 (D) mm
質量 約 230 g
価格 (税込

Revised: 2012/08/08
