販売終了 (LC-8100A/LC-8200A が後継機種となります) HOME > 製品紹介 > 生産・販売終了 > LC-1500

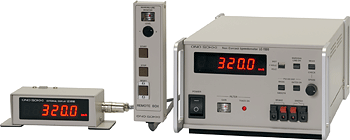

製品写真(LC-1500非接触速度計)(販売終了)

LC-1500 非接触速度計

製品写真(LC-1100空間フィルタ式速度検出器)

LC-1100 空間フィルタ式速度検出器

LC-1500は、各種の走行試験が、簡単に実行できるコストパフォーマンスに優れた小型軽量速度計システムです。

測定範囲 1.5 ~ 320 km/h のワイドレンジをカバー、車輛の高速化に対応した速度データの計測に対応しています。空間フィルタ式速度検出器LC-1100と組み合わせ、速度または距離を切替表示するとともに、 速度アナログ電圧及び1cm/Pのパルスを出力します。

本体に同期して他の計測を作動させる外部スタート・ストップパルス出力に加え、白線検知機能により計測位置に同期したゲートオン・オフが可能です。また、付属のリモートボックスを使用し、離れた所からコントロールすることも出来ます。



イラスト(LC-1500システム構成)

(*水溜まり等の鏡面状態路面では測定不可)



特長

  • 最高速 320 km/h までの高速度テストに対応可能

  • 速度/距離を切り換え表示(計測中も切換え可能)

  • 白線検知レベル調整、及びモニター付き

  • 外部表示器を最大2台まで接続可能

  • リモートボックスにより、離れた場所からの計測スタート/ストップが可能



概略仕様

LC-1100 空間フィルタ式速度検出器仕様

速度測定範囲
テストコース平面にて( 半径 10 R 以上 )
1.5 ~ 320 km/h
検出器取付高さ 500 ± 100 mm (測定面−検出器先端にて)
検出器取付角度 0°±3°(ねじれ角)、 90°±3°(進行方向)、 90°±10°(傾斜角)
測定視野 約 46 mm × 60 mm (進行方向 × 車幅方向)
投光器 DC 12 V、 50 W (4.2 A) 寿命…連続にて約 400 時間
寸 法 約 179(W)× 330(H)× 88(D)mm(治具含まず)
質 量 約 1.6 kg (治具含まず)、 約 5.2 kg (治具含む)
価格 (税込



LC-1500 速度計本体仕様

測定範囲 1.5 ~ 320 km/h
総合精度 速 度 1.5 ~ 50 km/h   :±0.6 km/h 以内
50 ~ 150 km/h   :±1.0 km/h 以内
150 ~ 320 km/h  :±1.5 km/h 以内
距 離 精度:±0.5%以内、再現性:±0.1% STD (測定距離:300m以上にて)
本体表示器 7 セグメント LED(速度または距離のいずれかを選択表示)
表示項目
表示範囲
速 度 4 桁 0.0 ~ 320.0 km/h
距 離 6 桁 0.00 ~ 9999.99 m (オプションでmile系に対応可能)
外部速度表示器 7 セグメント LED(速度または距離のいずれかを選択表示)
(本体に無関係に任意設定可能)
速度表示時間 0.36 s 自動繰り返し
光学系倍率設定部設定範囲 0000 ~ 9999/0.0 ~ 3.333 mm
車両発進/停止検出 発進時 約 2.0 km/h にて発進検知
停止時 約 1.5 km/h にて停止検知
白線検知機能 白線検知レベル調整機能及び白線検知モニター付き
コマンド信号入力 START、STOP、RESET入力、白線検知機能付き
速度アナログ出力部 速 度 0 ~ +6.4V/0 ~ 320 km/h
変換方式 F/V変換方式
直線性 ±0.2 % 以内/F.S.
応答性 約 30 ms
負荷抵抗 100 kΩ 以上
距離パルス出力部 距 離 10 mm/P
レベル TTL(負荷 22 kΩ 以上)
コマンド信号出力 出力信号 START、STOPパルス
出力形態 TTL、負論理
パルス幅 START:約 0.17 s、STOP:約 0.34 s
使用電源 DC10 ~ 15 V
消費電流 約 6.5 A (投光器電流を含む)
使用温度範囲 0 ~ +40℃
寸法 本体:200(W)× 120(H)× 270(D)mm(本体固定用取っ手の寸法を含まず)
外部表示器:120(W)× 45(H)× 60(D)mm
リモートボックス:40(W)× 160(H)× 27(D)mm
質量 (センサを含まず) 本体:約 3.4 kg
外部表示器:約 230 g
リモートボックス:約 280 g
付属品 ・外部表示器
・リモートボックス
・テープSW
・電源ケーブル
・接続ケーブル
価格 (税込

Revised: 2011/08/05


● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。

ご購入をご検討いただく場合には最寄りの弊社営業所或いは弊社代理店にご確認下さい。
