パイロット噴射量計測装置 FJ-6000 シリーズ

パイロット噴射システムの噴射量を1噴射毎に連続測定


製品カタログ (PDF)



製品写真(FJ-6000シリーズパイロット噴射量計測装置)(販売終了)

燃焼騒音及び振動低減に効果があるパイロット噴射システム(メイン噴射の前に極微量のプレ噴射を行う方式)の微量噴射量を精度よく測定するパイロット噴射量計測装置です。

直噴ガソリン噴射システムや他のディーゼル用噴射システムにも使用できる高精度で多機能な噴射率・噴射量計です。



特長

  • 高精度なパイロット噴射量測定(読取値の±0.5%)

  • 広い測定範囲(0 ~ 300mm3/str)

  • 背圧は任意設定(1~4MPa)

  • 噴射量は噴射毎の連続測定が可能〔0.6~50Hz(36~3000r/min)〕

  • 計測コントローラは最大8台の検出器を接続可能

  • 流量検出器(FP-213)を用いた自動キャリブレーション機能付き

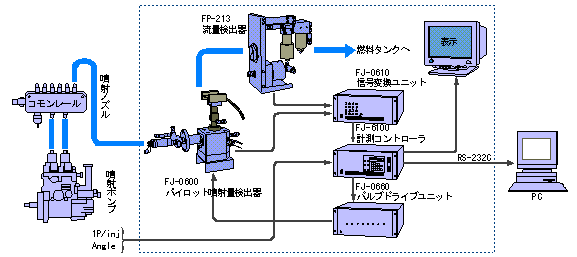

システム構成図

イラスト(FJ-6000システム構成)



データ例

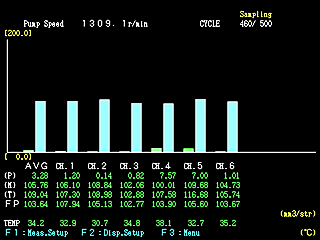

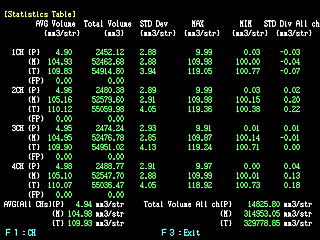

リアルタイム噴射量 各気筒の集計表示
画面データ(リアルタイム噴射量データ)



画面データ(各気筒の集計表示データ)

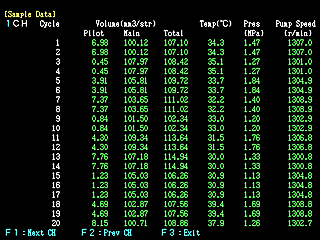

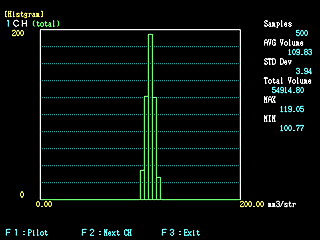

各サイクル毎の噴射量・温度・背圧・回転速度 噴射量ヒストグラム
画面データ(各サイクル毎の噴射量・温度・背圧・回転数データ) 画面データ(噴射量ヒストグラム)
