パソコン使用時の画面例です。
データロガー製作の長い経験から、試験現場で収録データの変更や確認が簡単に出来るように、各種画面を用意いたしました。

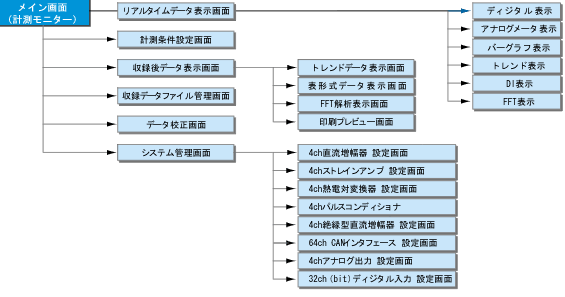

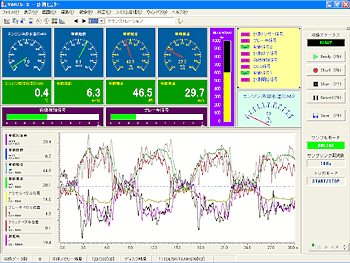

メイン画面(計測モニター)
計測データのモニターです。モニター部品(ディジ タル、アナログ、バーグラフ、トレンド)を任意に組 合せたものを 20 画面迄設定できます。

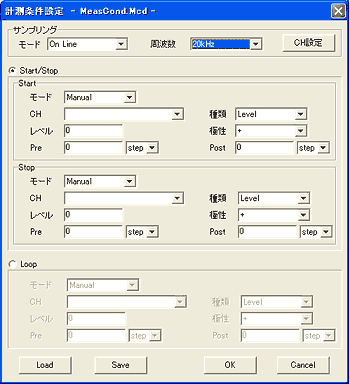

計測条件設定画面
計測データのサンプリング方式、計測モード、オー トトリガのトリガ条件等を設定します。

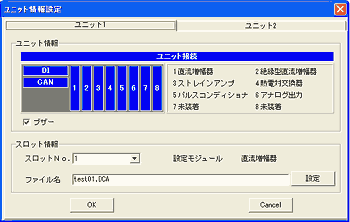

システム管理画面
計測ユニット内の各計測モジュールの管理および計測モジュール毎のチャンネル割り当て、各チャンネル毎の計測条件パラメータの設定を行います。

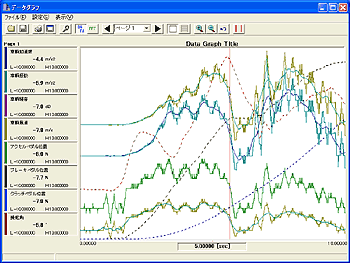

収録後データ表示画面(トレンド)
収録データのトレンドグラフを表示します。1画面 8ch 表示でズームイン/ズームアウトやカーソルサーチ機能により、任意ポイントの数値確認が可能です。

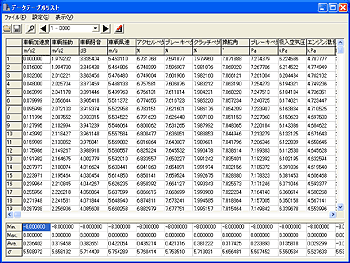

表形式データ表示画面
表形式の数値データで表示します。各計測項目の平均値、最大値、最小値、標準偏差の表示も 可能です。
FFT 解析画面
収録データを FFT 解析し、パワースペクトラムを表示します。

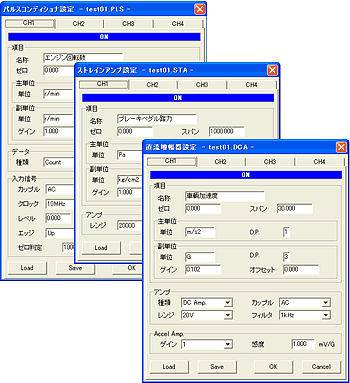

計測モジュール設定画面
各種計測モジュールの設定画面です。
