走行性能測定用第5輪
車速計関連 製品群概要

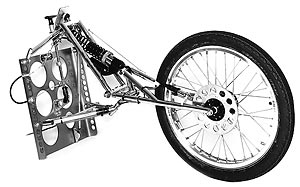

製品写真(SV-1100走行性能測定用第5輪)TS-2700(販売終了)
自動車のブレーキ制動性能試験などにおいて、自動車の速度、走行距離および時間を演算表示するために使用される走行性能測定用第5輪です。

車体そのものに手を加えることなく、後部バンパーに取付けます。SV-1100 型に組み込まれた回転検出器が速度および距離信号を発生し、信号コード1本で演算表示器と接続することができます。



特長

  • 定荷重方式・自動跳ね上げ方式採用

  • 追従角度左右±20 °、上下±25 °

  • 検出部動輪には、アルミリムを採用、長時間測定・雨天時の使用でも錆びません。

  • 軽量 12 kg、最高測定速度 180 km/h。



システム構成

イラスト(システム構成)



概略仕様

測定範囲 0 ~ 180 km/h
車輪追従角度 左右 0 ± 20°、上下 0 ~ ±25°
軸受寿命 100 km/h にて 5000 時間
接地荷重可変範囲 約 10.0 ~ 13.2 kg
バネ下荷重 約 5.5 kg
使用タイヤ φ 17 × 2.25 in(タイヤ径 × タイヤ幅)
ロール補正 キャスタ角 5°~ 0° 調整可能
自動跳ね上げ機構 押し込み式、自動跳ね上げ可能
回転検出器 MP-981、検出ギア (180 P/R・モジュール 1 ・歯厚 5 mm) 付属
適合表示器 SV-5100
使用温度範囲 0 ~ +60℃
外形寸法 全長 980 mm 全幅 430mm
質 量 約 12 kg
価格 別途お見積り
オプション ・信号ケーブル(10m)
・信号ケーブル(20m)

Revised: 2014/02/12
