車速距離計(弟5輪用) SV-5100
MFDD/ABS ブレーキ評価試験対応
車速計関連 製品群概要
製品カタログ (PDF)

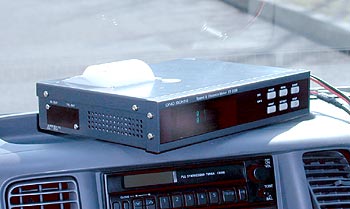

製品写真(SV-5100車速距離計車載)(販売終了)




製品写真(SV-5100車速距離計)
本器は、アンチロックブレーキシステム(ABS)評価試験用の 速度・距離・時間計です。 検出部には、走行性能測定用第5輪を使用、評価試験に必要な「制動時速度」、「制動距離」、「制動時間」 および 「設定された2速度間の減速距離や減速時間」などを測定・表示します。 また、制動中に摩擦係数の異なる路面の境界線を通過した時点の速度が表示でき、「粘着係数の低下(上昇)に対する性能確認試験」などにも有効です。



特長

  • アンチロックブレーキシステム(ABS)の制動試験専用のため、操作が簡単

  • ブレーキ評価基準 MFDD(平均飽和減速度)、及びABS制動試験での減速度を演算・表示

  • プリンタを内蔵し、ダッシュボード上に設置可能な小型・軽量タイプ

  • 第5輪周長補正機能、速度アナログ出力、各種接点入出力、パルス出力を装備



システム構成

イラスト(システム構成)



試験対象モード

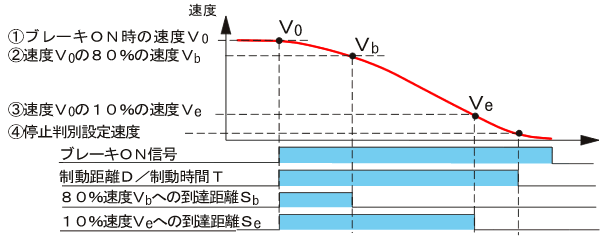

● MFDD 評価試験(通常ブレーキ試験)

イラスト(MFDD評価試験解説)

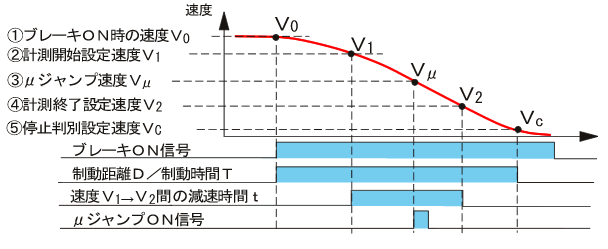

● ABS 性能試験(粘着利用試験 & 追加試験)

イラスト(ABS性能試験解説)

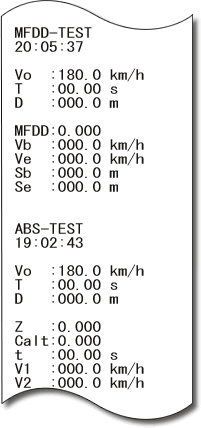

記録フォーマット

イラスト(記録フォーマット-印字例)



概略仕様

機能 項目 仕様
入力部 適合検出器 SV-1100(第5輪)、(SM-171/175/176 型第5輪も使用可能)
入力仕様 信号形態:矩形波単相(パルス幅;40μs以上)
計測部 測定項目 速度、距離、時間、MFDD、減速度 (MFDD及び減速度は演算)
表示方式 蛍光表示管方式 20文字2行 or 8文字1行
測定(表示範囲)
計測項目 表示桁数&単位 試験モード 備考
MFDD ABS USER
現在速度 V XXX .X km/h
計測開始速度 V0 XXX .X km/h 計測スタート時の速度
計測開始から停止までの距離 D XXX .X m
計測開始から停止までの時間 T XX .XX  s
計測開始速度の80%(Vb)地点距離 Sb XXX .X m
計測開始速度の10%(Ve)地点距離 Se XXX .X m
ブレーキ試験評価(基準)値 MFDD X.XXX   MFDD評価式で演算
設定速度 V1 → V2 までの所要時間 t XX .XX s
最大減速度 Z X.XXX   V1、V2、tより演算
μジャンプ速度 Vμ XXX .X km/h   外部信号入力時の速度



速度計測範囲/周期 0.2 ~ 200.0 km/h /10ms +1周期信号
設定・操作部 測定モード MFDD、ABS、USER(オプション)
設定項目/範囲

●ABS関連設定項目

設定速度1 V1 XXX .X km/h
設定速度2 V2 XXX .X km/h
測定終了速度 Vc XXX .X km/h

●基準周長設定:1000 ~ 3000 mm
●タイヤ周長補正:0.0001 ~ 9.9999{=周長/(1回転パルス数 × 10)
●パルス数:1 ~ 9999 P/R
●その他の設定:速度電圧出力のF.S.値、表示項目内容の選択

操作信号 ●スタート:本体タクトスイッチ、無電圧1A接点入力(外部コマンド or リモートボックス)、ブレーキON信号(+12Vまたは+24V のブレーキ電圧印加でON)
●ストップ:本体タクトスイッチ、無電圧1A接点入力(外部コマンド or リモートボックス)、設定速度(Vc)到達時
●リセット:本体タクトスイッチ、無電圧1A接点入力(外部コマンド or リモートボックス)
●μジャンプトリガ入力:無電圧1A接点入力(外部コマンド)
出力部 アナログ出力 ●電圧信号:0 ~ F.S./0 ~ 10 V
●変換方式:D/A 変換方式
●出力更新時間:10ms + 信号1周期毎
プリンタ ●印字方式:感熱ラインドット方式
●印字幅/桁数:34mm/20桁
●専用感熱紙:PU-206
接点信号出力
(オプション)
●接点仕様
出力形式;無電圧1A接点、接点容量;max.DC30V、0.1A

●出力項目:3項目
STARTトリガ信号、STOPトリガ信号、GATE信号(START/STOP間ON)、ABS−GATE信号(V1/V2間)、Vc検知信号 より3項目を選択

パルス出力
(オプション)
●出力仕様
電圧パルス出力、Hiレベル;4V以上、Loレベル;1V以下

●出力項目:3項目
STARTトリガ信号、STOPトリガ信号、GATE信号(START/STOP間ON)、ABS−GATE信号(V1/V2間)、Vc検知信号、距離パルス(1m/P )、時間パルス(1秒/P)、 センサパルス より3項目を選択

一般仕様 電源電圧/電流 DC 10 ~ 30 V(DC12V - 10% /DC 24V - 20%)/1.5A以下(at DC 10Vにて)
使用環境 温度(使用/保存):0 ~ +45℃/−10 ~ +55℃
湿度(使用/保存):35% RH ~ 80% RH(非結露)/35% RH ~ 85% RH(非結露)
外形寸法 SV-5100本体:230 (W) × 50 (H) × 170 (D) mm  遮熱板、プリンタ突起部、吸盤付きストッパは除く
リモートボックス:45 (W) × 109 (H) × 45 (D) mm
質量 約 2 kg 以下
耐電圧/絶縁抵抗 DC 250V(電源・筐体間、1min)/1MΩ以上(DC 100Vメガーにて)
付属品   すべり止めシート、付属ケーブル(電源ケーブル 2.9m、ブレーキ用 2.9m、アナログ出力用 2.9m、外部コマンド用 2.9m)
オプション   外部表示器、吸盤付きストッパ、リモートボックス、USERモード用演算ソフト(※)、mile/h単位対応、遮熱板、ゴム足、接点出力/パルス出力
