製品写真（MT-A トルク検出器）
MT-A

製品写真（MT-6500 トルク検出器）
MT-6500

フルオートカメラ等に使用されている超精密モータをはじめとして高性能モータが各方面に使用されています。しかもその種類は家電製品に使用される超高速モータや、ＯＡ機器、ＡＶ機器に使用される低速型のモータ、あるいは超音波モータ等多岐にわたっています。小野測器はこれら多種多様なモータの特性測定に対応するためMT シリーズ検出器を用意しました。なお、モータ特性測定には、MT シリーズ検出器の他に、トルクステーション TS-7100 、及び BA 制御部が必要となります。

概略仕様

MTシリーズ共通仕様

検出方式	磁気式位相差方式
回転検出方式	光学式ロータリーエンコーダ
軸受方式	ボールベアリング方式
使用温度範囲	0 ～＋40℃
モータ電源	モータ用電源は含みません
使用電源	AC 100 V ± 10％、50／60 Hz

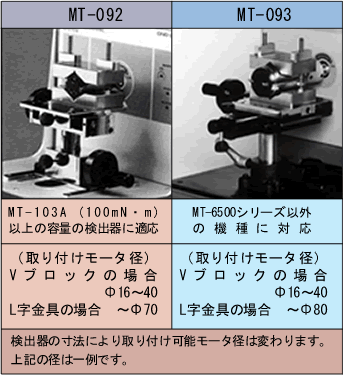

オプション	1.カップリング 2.モータ取付用金具 3.モータ取付用架台 MT-092,093 （MT-6500 には専用架台が付属します） 4.大電流検出器（最大 1000 Aまで各種） 5.AC 電源測定用パワーメータ

MT-A 検出器

印加電流測定範囲	0 ～ 5 A(MT- 201A ～ 103A ) 0 ～ 10 A(MT- 203A ～ 503A )
印加電圧測定範囲	0 ～ 50 V
質量	7 kg(MT- 201A ～103A ) 23 kg(MT- 203A 、503A )
価格	（税込）より

型名	容量	測定回転速度範囲
MT-201A	2 mN・m	200 ～ 10000 r/min
MT-501A	5 mN・m	200 ～ 10000 r/min
MT-102A	10 mN・m	200 ～ 8000 r/min
MT-202A	20 mN・m	200 ～ 8000 r/min
【販売終了】 MT-502A	50 mN・m	200 ～ 6000 r/min
MT-103A	100 mN・m	200 ～ 6000 r/min
MT-203A	200 mN・m	200 ～ 8000 r/min

MT- 6100 高速回転対応型検出器

電動工具、カメラワインダー、自動車電装品などで使用される高速回転モータを測定するのに適した検出器です。高速回転から低速回転まで測定範囲が非常に広くなっています。使用回転速度をご指定ください。

制動方式	ブラシレスDCモータによる制動
印加電流測定範囲	0 ～ 10 A
印加電圧測定範囲	0 ～ 50 V
質量	約 23 kg
価格	（税込）より

型名	最大トルク	測定回転速度範囲
MT-6112	10 mN・m	600 ～ 25000 r/min
MT-6122	20 mN・m	600 ～ 25000 r/min
MT-6152	50 mN・m	600 ～ 25000 r/min
MT-6113	100 mN・m	500 ～ 20000 r/min

MT- 6200 トルクリップル・コギングトルク測定用検出器

モータ起動時のトルクリップル測定と、モータ無励磁の時のコギングトルクの測定をするのに適した検出器です。

制動方式	DCモータによる制動
印加電流測定範囲	0 ～ 10 A (0～5A；100mN・m以下の検出器)
印加電圧測定範囲	0 ～ 50 V
質量	約 7 kg (トルク容量 100 mN・m 以下) 約 15 kg (トルク容量 200、500 mN・m 、1、2 N・m) 約 23 kg (トルク容量 5 、10 N・m)
価格	（税込）より

型名	最大トルク	測定回転速度範囲
MT-6221	2 mN・m	0.5 ～ 5 r/min
MT-6251	5 mN・m	0.5 ～ 5 r/min
MT-6212	10 mN・m	0.5 ～ 5 r/min
MT-6222	20 mN・m	0.5 ～ 5 r/min
MT-6252	50 mN・m	0.5 ～ 5 r/min
MT-6213	100 mN・m	0.5 ～ 5 r/min
MT-6223	200 mN・m	0.5 ～ 5 r/min
MT-6253	500 mN・m	0.5 ～ 5 r/min
MT-6214	1 N・m	0.5 ～ 5 r/min
MT-6224	2 N・m	0.5 ～ 5 r/min
MT-6254	5 N・m	0.5 ～ 5 r/min
MT-6215	10 N・m	0.5 ～ 5 r/min

MT- 6400 ヒステリシスブレーキ型検出器

負荷ブレーキとしてヒステリシスブレーキを使用した検出器です。停止時にも負荷がかけられ、しかも高回転速度測定をカバーします。

＊ヒステリシスブレーキにはドラッグトルクがあるため無負荷（0mN ・m ）時の回転速度は測定できません。

制動方式	ヒステリシスブレーキによる制動
印加電流測定範囲	0 ～ 10 A
印加電圧測定範囲	0 ～ 50 V
質量	約 13 kg トルク容量（100 、200 mN ・m）約 14 kg トルク容量（500 mN ・m）約 17 kg トルク容量（1 N ・m）約 25 kg トルク容量（2 N ・m）
価格	（税込）より

型名	容量	ブレーキ能力	測定回転速度範囲
MT-6413	100 mN・m	27 W	停止時および 100 ～ 5000 r/min
MT-6423	200 mN・m	35 W	停止時および 100 ～ 5000 r/min
MT-6453	500 mN・m	40 W	停止時および 100 ～ 5000 r/min
MT-6414	1 N・m	60 W	停止時および 100 ～ 5000 r/min
MT-6424	2 N・m	120 W	停止時および 100 ～ 5000 r/min

MT- 6500 パウダーブレーキ型検出器

比較的大容量の軸トルクで低速回転のモータを測定するのに適した検出器です。減速機構の付いたモータ、ギアドモータなどの測定用です。回転トルク特性のほか、ロック（拘束）トルクも測定できます。

＊パウダーブレーキには空転トルクがあるため無負荷（0 m N ・m ）近辺の測定はできません。

制動方式	パウダーブレーキによる制動
印加電流測定範囲	0 ～ 15 A （変更可能）
印加電圧測定範囲	0 ～ 50 V
価格	（税込）より

型名	容量	ブレーキ能力	測定回転速度範囲
MT-6514	1 N・m	20 W	1 ～ 1800 r/min
MT-6524	2 N・m	50 W	1 ～ 1800 r/min
MT-6554	5 N・m	130 W	1 ～ 1800 r/min
MT-6515	10 N・m	320 W	1 ～ 1800 r/min
MT-6525	20 N・m	450 W	1 ～ 1800 r/min
MT-6555	50 N・m	1500 W	1 ～ 1800 r/min
MT-6516	100 N・m	2200 W	1 ～ 1800 r/min
MT-6526	200 N・m	3200 W	1 ～ 1800 r/min

Revised: 2006/09/19
