当社の無線温度計測システムは業界最小クラスのスリムでコンパクトな計測モジュールを使用しており、設置や配線が困難な場所でも煩雑な作業を行うことなく、短時間でのセッティング、計測環境を阻害しない温度計測が可能です。また、最大200チャンネルまで同時計測が可能で、詳細な温度分布の計測に最適です。 無線温度計測システムは、ワイヤレスで簡単に多チャンネルの温度変化を把握し、省エネ、エネルギー効率向上をサポートいたします。

特長

1. どんな場所でも簡単計測 温度計測モジュール WT-1100

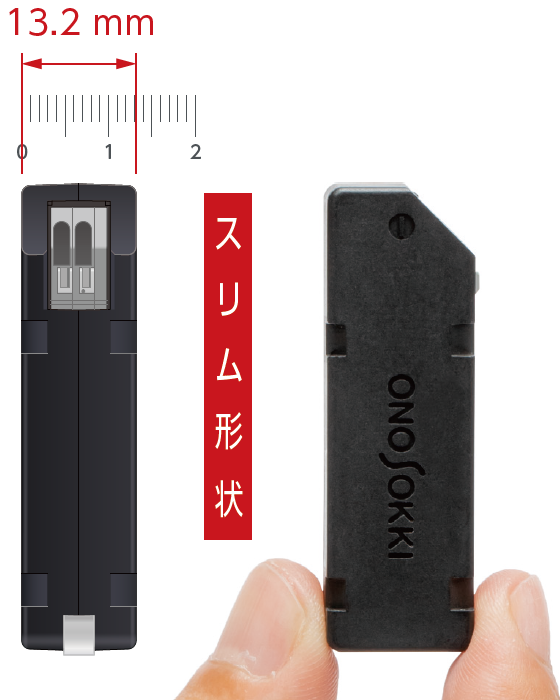

業界最小クラスのコンパクト&スリムなモジュール。

狭い場所には差し込んで温度計測ができます。
 サイズ: 幅 54 × 奥 13.2 × 高 17.5 mm/ 重さ: 11 g

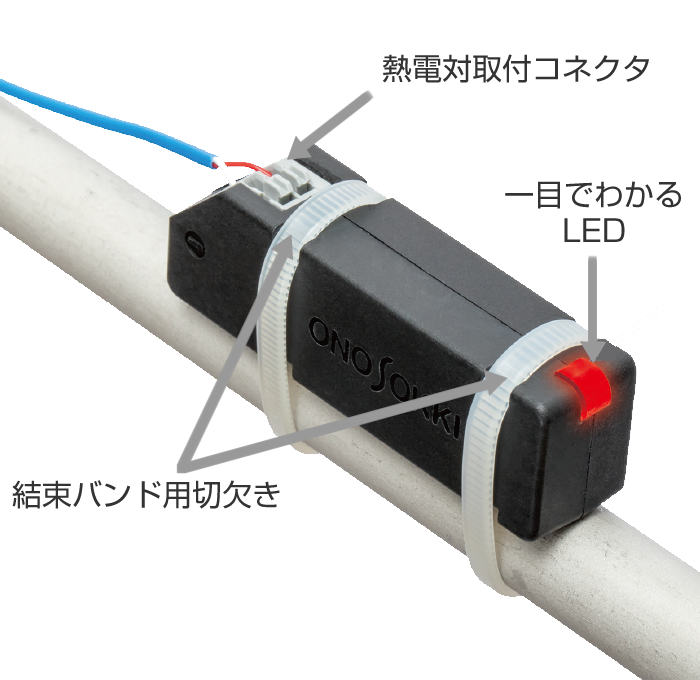

結束バンド用の切欠付き。

配管やタイヤのホイールなどへもらくらく設置。

熱電対の取付工具は不要。

プッシュインコネクタで着脱が簡単です。

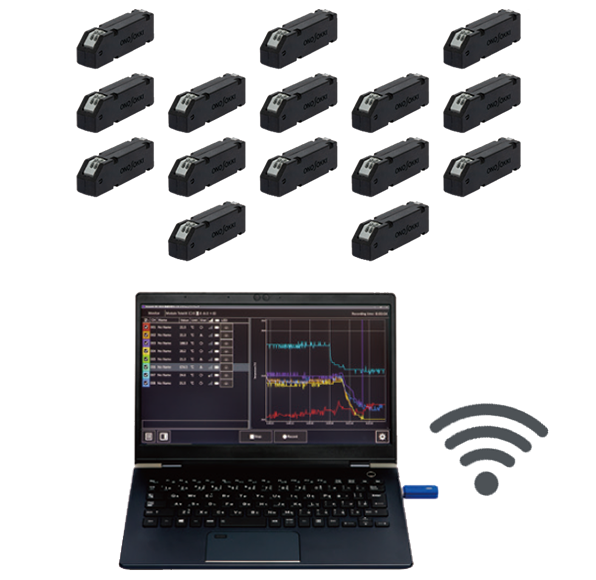

2. 最大200チャンネルのリアルタイム同時温度計測を実現
多チャンネル計測時もナンバリング不要 温度計測モジュール機能



最大200チャンネルの同時温度計測により、分散した場所の温度を同時に把握することができ、広範囲で詳細な温度分布の計測が可能です。
また最大100msの計測周期でリアルタイム計測が可能で急な温度変化も見逃しません。

注)計測周期 100 ms:最大100チャンネル、
 計測周期 200 ms以上:最大 200 チャンネル

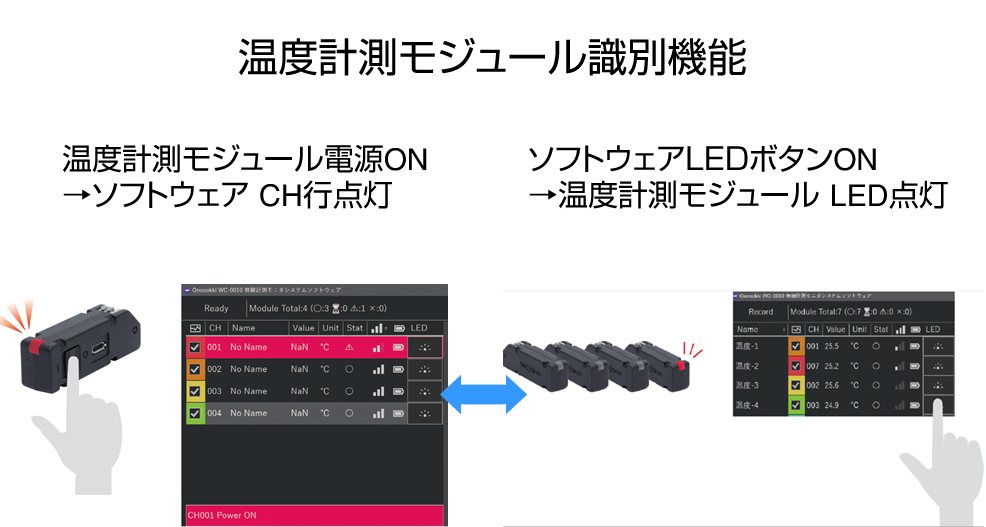

多チャンネル計測時には、温度計測モジュールを多数使用するため、モジュールの設置位置とチャンネル番号を一致させる確認作業に手間がかかります。 温度計測モジュールの電源ONにより、ソフトウェア側のチャンネル部分が点灯します。該当の温度計測モジュールのチャンネルが一目で分かるため、設置間違いを防止できます。
※ソフトウェア、温度計測モジュールのどちらからでも、チャンネルの識別が可能です。

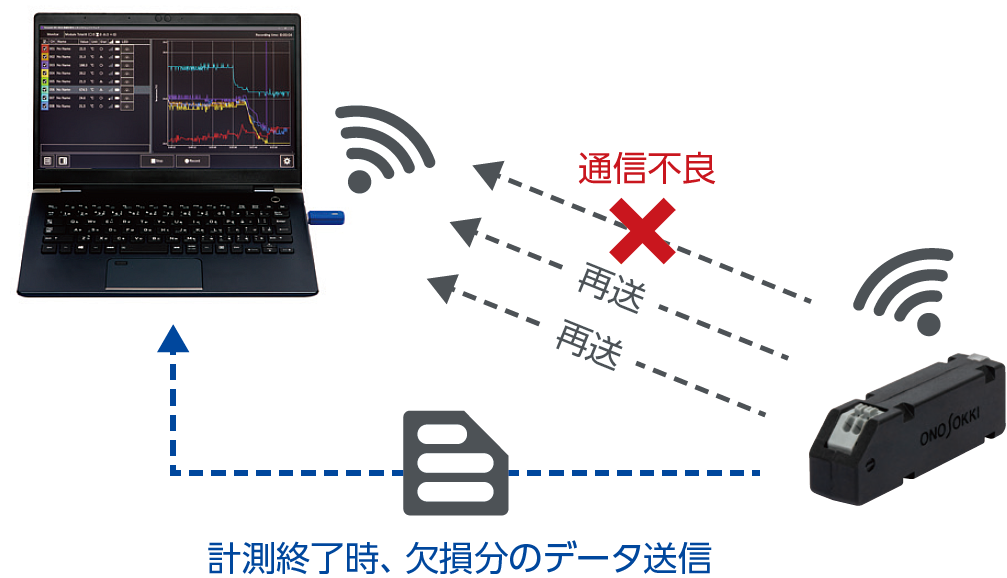

3. 無線通信でも安心計測
ログ&再送のW機能でデータ欠損防止



通信状況が不安定でデータが送信できなかった場合に複数回データを再送信し、リアルタイムデータの欠損を防止します。 また、欠損データがあった場合でも計測モジュール側にすべてのデータを保存しており、計測終了時に欠損データを再送します。

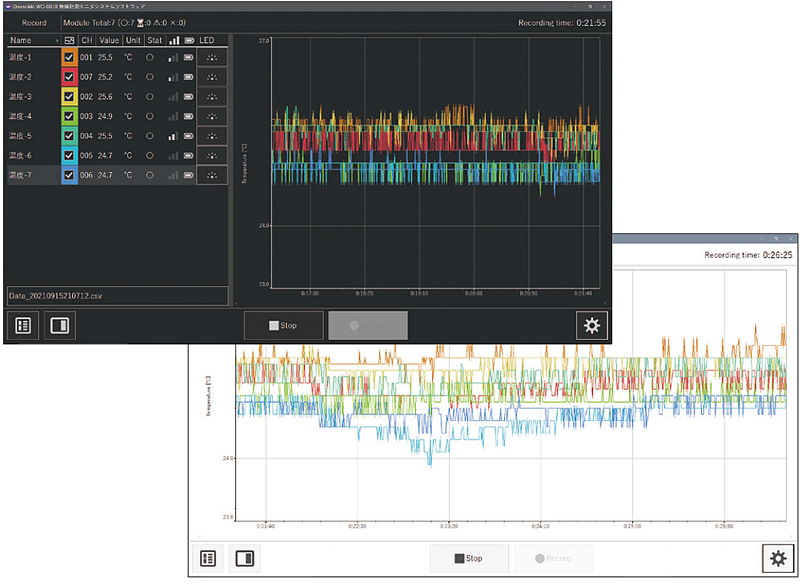

4. 視認性に優れたインタフェースを採用
WC-0010 無線計測モニタシステムソフトウェア



200チャンネルの温度データから最大10チャンネルを任意選択、リアルタイムにトレンドデータを表示。 比較したいデータの重ね描きを瞬時に表示可能。
リモートデスクトップ機能を使用し、タブレットでも簡単操作。
ボタンが大きく、タブレット画面でも高い操作性を実現。

大きく分かり易いボタン表示
各種設定やスタート、ストップ、記録などの計測操作がスムーズに行えます。

アンテナ電波状況,バッテリ残量も一目で確認
計測状況をアイコン表示から確認できます。

多チャンネルのセッティングが短時間で完了

ダーク ライト表示切替機能付き

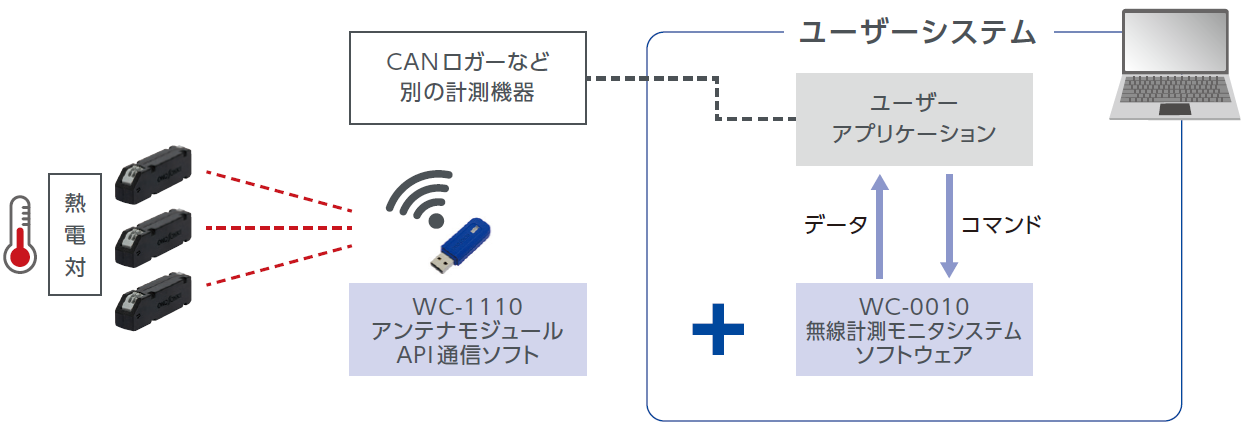

5. 外部ソフト連携でフレキシブル計測を実現
アンテナモジュールAPI WC-1110(オプション)

フレキシブルなシステムの構築が可能でお客様所有の計測システムに組み込めます。スタート、ストップなどの連動動作やデータ取得なども可能です。

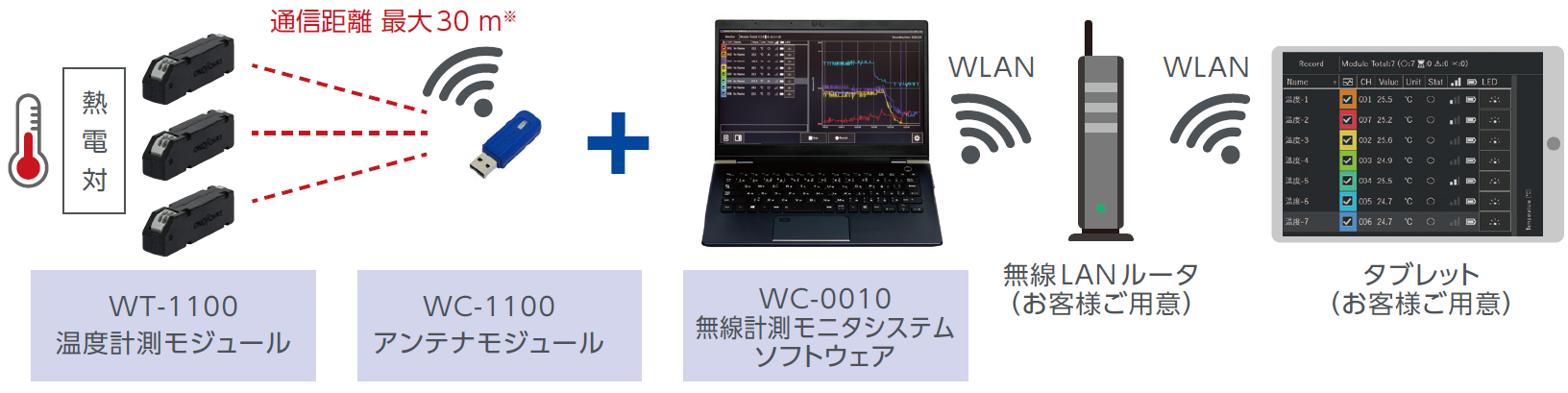

システム構成



※ 障害物や電波ノイズがなく静止状態であること





動画(操作手順)







事例

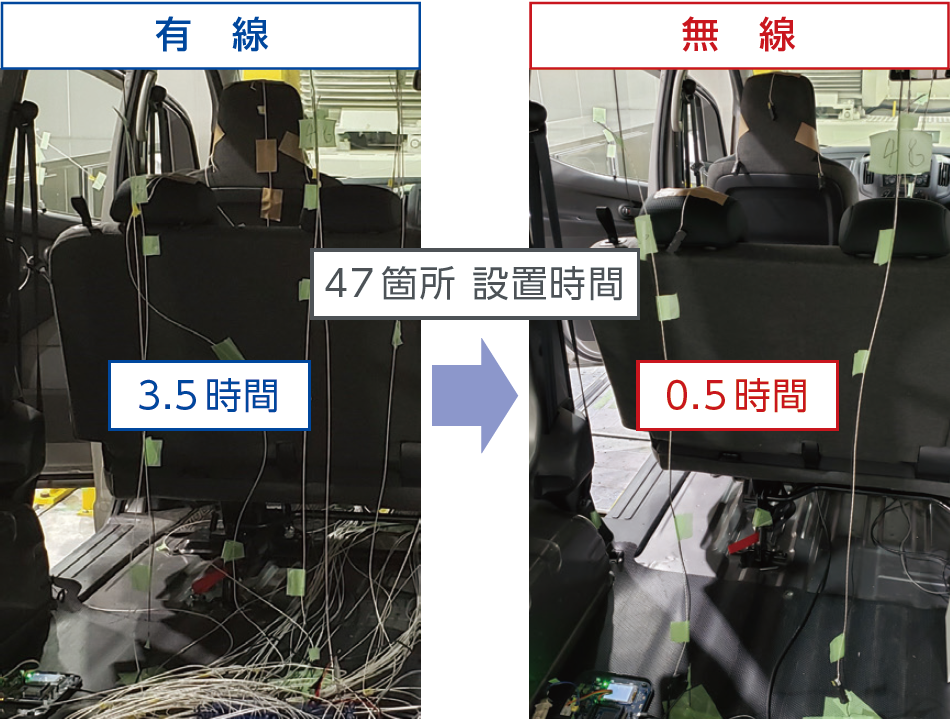

事例1 車室内の温度分布計測
 多チャンネル計測もらくらく

◆無線計測でらくらくすっきり配線

ケーブル配線中の断線リスクや、通気口を塞ぐなど測定環境への影響、面倒な配線作業が一気に解決!

◆最大200チャンネルの同期計測、設置場所がわかる便利なLED点灯機能

ソフトウェア ‐ 計測モジュール間のLED点灯機能により、計測モジュールの位置をスムーズに確認できます。

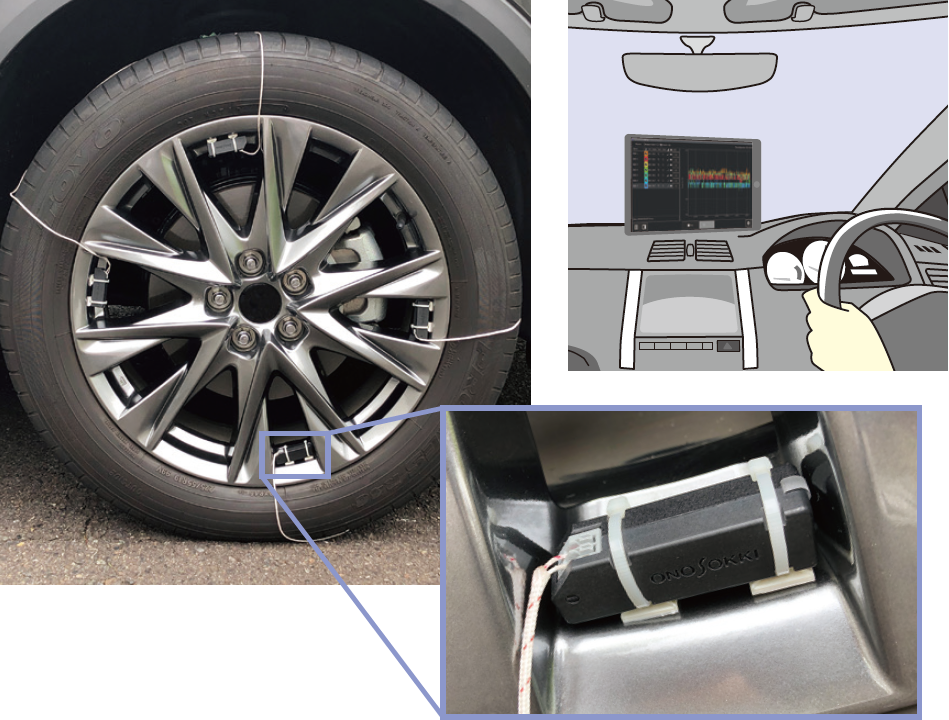

事例2 走行タイヤのゴム温度計測
 回転体でもスリップリング不要

◆高速回転体にも簡単取り付け

ワイヤレスでセンサ設置が簡単。すぐに取り付けて計測をスタートできます。

◆データログ機能で欠損を防ぎます

移動中に通信が途切れた場合でも、モジュール内部メモリにデータは保存済、計測完了後に欠損分が自動再送されます。

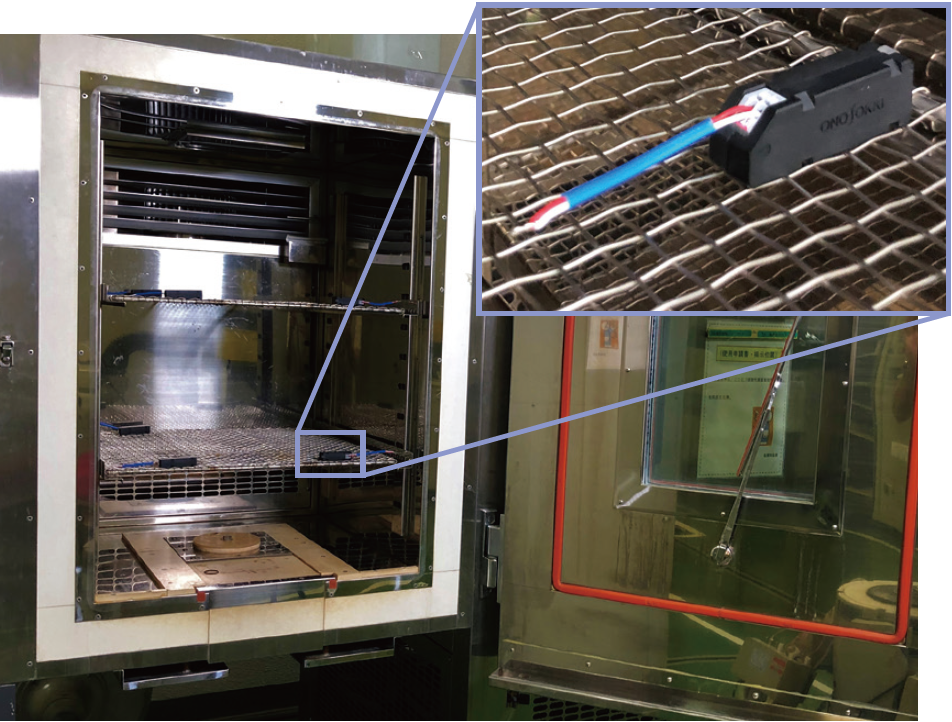

事例3 恒温槽や密閉筐体の内部温度計測
 サーモグラフィーでは難しい庫内変化

◆密閉された筐体内の部品温度を簡単計測

ワイヤレス計測により、密閉空間内でセンサを設置することができます。
モジュールをセッティング後はPC操作でデータ取得、結果確認のためにドアを開閉する必要はありません。

◆耐久試験にも対応

充電クレードル(オプション)で充電しながら最長120時間連続して計測することができます。

ーその他の計測例ー

エアコン稼働時の室内温度分布

ゴムブッシュ、ブレーキキャリパーの表面温度

ロボットアームなど駆動部品温度

冷蔵庫など冷却ユニットの配管表面温度

恒温槽を用いたコンプレッサ耐久性試験

車体表面の温度分布

ドローンなど移動体の内部温度

CANロガー(車速、回転速度)との同期計測
 (WC-1110 使用時)

電気部品の表面温度





仕様

アンテナモジュール WC-1100
温度計測モジュール WT-1100
無線計測モニタシステムソフトウェア WC-0010
充電クレードルユニット20 WC-0111
充電クレードルユニット40 WC-0112



WC-1100 アンテナモジュール
WC-1110 アンテナモジュール API(オプション)
接続計測モジュール数 最大100ch(サンプリング周期 100 ms時)
最大200ch(サンプリング周期 200 ms以上時)
外部インターフェース API DLLでの提供 (WC-1110のみ)
各種コマンドでの送受信、計測データ受信
通信仕様 通信規格 2.4 GHz 無線通信(独自方式)
通信距離 最大30 m
※ただし、障害物や電波ノイズがなく静止状態であること
一般仕様 電源 DC 4.75 V ~ 5.25 V
※PCのUSB端子から供給
使用環境 温度:-10 °C ~ 50 °C
湿度:20 ~ 80 %(結露なきこと)
外形寸法 52.4(W) × 17.2(D) × 11(H) mm
質量 10 g
付属品 取扱説明書



WT-1100 温度計測モジュール
入力部 入力部端子 プッシュイン端子式
適合電線サイズ:AWG 20 ~ 24
入力種類 熱電対 K、J、T
温度測定範囲 K:-150 °C ~ +1300 °C
J:-100 °C ~ +1190 °C
T:-150 °C ~ +390 °C
※20 °Cの使用環境温度において
※周囲温度によって測定範囲が変わります。
記録間隔 100 ms、200 ms、500 ms、1 s、10 s、1 min、10 min
計測精度 ±1.5 °C
一般仕様 電源 内蔵リチウムイオン2次電池
(DC 3.0 V ~ 4.35 V)
充電方式 USBによる充電(USB MicroB)
※充電クレードル(オプション)やPC等のUSB端子から充電可能
充電時間 最大約1時間
使用環境 温度:-10 °C ~ 50 °C
湿度:20 % ~ 80 %(結露なきこと)
充電環境 温度:-10 °C ~ 50 °C
湿度:20 % ~ 80 %(結露なきこと)
外形寸法 54(W) × 13.2(D) × 17.5(H) mm
質量 11 g
付属品 取扱説明書



WC-0010 無線計測モニタシステムソフトウェア
基本機能 表示 ディジタル表示
トレンドグラフ表示 最大表示10チャンネル
バッテリ残量、アンテナ電波状況、通信ステータス
設定 計測チャンネル設定、サンプリング周期設定、熱電対設定、
保存設定、グラフ設定、表示設定、接続帯域設定、
校正設定、API設定(WC-1110使用時のみ)
データエクスポート形式 CSVファイル(*.csv)
動作環境 対応OS Microsoft® Windows® 10 Pro(64ビット版)
・バージョン 2004以降 OSビルド 19041.508以降
・.NET Core 3.1 ランタイムのインストールが必要
メモリ 8 GB 以上
CPU IntelCore i5 第8世代以降のインテル® CoreTMプロセッサー 4コア8スレッド以上、
ベースクロック周波数 1.6 GHz以上
ハ ードディスク空き容量 4 GB 以上
画面解像度 1280 x 800 以上
USB端子 アンテナモジュール接続用

・ WC-0010 無線計測モニタシステムソフトウェアは当社ホームページへユーザ登録後に ダウンロードが可能となります。



WC-0111 充電クレードルユニット20
WC-0112 充電クレードルユニット40
充電接続モジュール数 [WC-0111] 最大 20 チャンネル
[WC-0112] 最大 40 チャンネル
出力端子 USB MicroB プラグ
一般仕様 電源 AC 100 V ~ 240 V  50/60 Hz
※ ACアダプタ使用
使用環境 温度:-10 °C ~ 50 °C
湿度:20 % ~ 80 %(結露なきこと)
外形寸法 [WC-0111] 295(W) × 184(D) × 38(H) mm
[WC-0112] 295(W) × 346.5(D) × 38(H) mm
質量 [WC-0111] 1.1 kg
[WC-0112] 2.0 kg
付属品 ゴム足 4 個、ACアダプタ(AC 100 ~ 240 V)、ACアダプタ用電源ケーブル、取扱説明書

【ご注意】
・内蔵されているリチウムイオン電池の取り外しはお客様自身では絶対に行わないでください。故障、発火、感電などの原因となります。
・内蔵されているリチウムイオン電池は消耗品です。正しい使用方法であっても充電・放電を繰り返すと徐々に使用できる時間が短くなります。
 充電、使用時間は保管・使用環境によって異なります。
・本製品は、日本国内電波法にのみ対応しています。
・ご使用時の電波環境または障害物により、通信が不安定になったり、通信距離が短くなることがあります。
・タブレットで使用する際は Windows® 純正アプリ、Microsoft®リモートデスクトップのインストールが必要です。



オプション

型名 名称 備考
WC-1110 アンテナモジュール API ユーザプログラムからAPI通信で計測を外部コントロールするオプション
WC-0111 充電クレードルユニット20 温度計測モジュールを20ch同時に充電する専用充電器
WC-0112 充電クレードルユニット40 温度計測モジュールを40ch同時に充電する専用充電器
