レシオマルチプライヤ TA-103
回転計関連 製品群概要
FAQ (よくある質問)
取扱説明書
製品カタログ (PDF)
アプリケーションe-見積

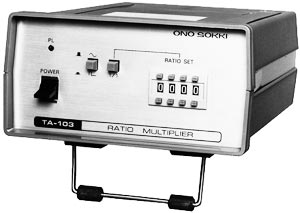

製品写真(TA-103 レシオマルチプライヤ) TA-103 レシオマルチプライヤは、検出器で発生したパルス数を、99.99 %~0.01%までの任意の比率で逓減させるパルス信号補正器です。 パネル面に設けたディジタルスイッチで比率を設定することにより、速度検出器信号の磨耗補正、温度係数補正、歯車比の変更による出力パルス数の補正などを簡単 に行うことができます。 また、回転信号検出器やライン速度検出器などのパルス数の補正の他に、電気信号の分周器としても使用することができます。



特長

  • 4 桁ディジタルスイッチで比率を設定するだけの簡単操作で正確な補正やパルス変更が可能

  • ACアンプとDCアンプを切り換えて使用することにより、広範な信号波形の入力が可能

  • 出力回路には、信号の長距離伝送に適した低インピーダンス 12 V 系を採用

  • 電源のラインフィルタ、フロートアースおよび入出力回路のアイソレーションにより外来ノイズの侵入を防止

  • 検出器用の DC12 V 電源の装備



用途例

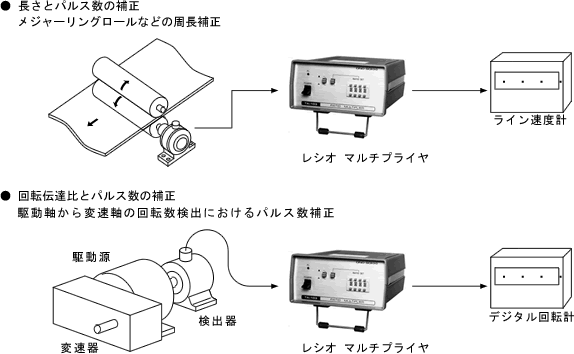

イラスト(用途例:周長補正(上)と回転数パルス数補正(下))

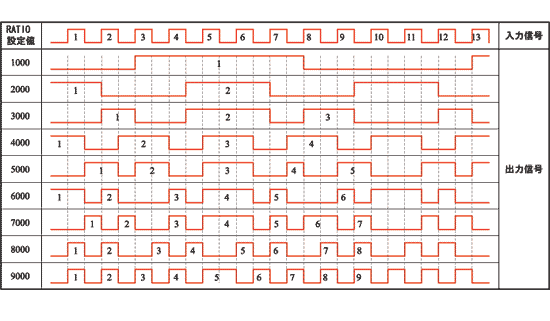

周波数間引き方式による出力信号波形例

イラスト(TA-103の周波数間引き方式による出力信号波形例)

入力信号周波数が一定時の場合でも入力信号を間引いて分周するため、出力信号の周期は一定になりません。 ただし、 RATIO 設定 が "1000" (1/10)、"2000" (2/10) の場合のみ周期が一定になります。



概略仕様

■ 信号入力部

演算方式 周波数間引き方式(上図「周波数間引き方式による出力信号波形例」を参照)
適応検出器 電磁式、磁電式、光電式検出器など
増幅形式 AC 増幅またはDC 増幅(パネル面のスイッチによる切換式)
入力インピーダンス 30 k Ω以上(100 kHz にて)
入力接栓 CNC02 形(BNC 相当)のコネクタと端子接続の両用
AC 増幅部 信号波形 正弦波
信号電圧範囲 0.2 ~ 50 Vrms
周波数範囲 10 Hz ~  100 kHz
DC 増幅部 信号波形 パルス幅 5 μs 以上の矩形波
周波数 DC ~ 100 kHz
信号電圧範囲 HIGH レベル;+4 ~ +30  V
LOW レベル;−1 ~ +1 V



■ 比率設定部

設定方式 ディジタルスイッチ 4 桁設定
設定範囲 0.0001 ~ 0.9999 (0.0001 ステップ)
O N / O F F 機能 ON ;ディジタルスイッチの設定による
OFF; 1/1
(押し釦による切換式)
入出力周波数の関係 入力周波数; f in (Hz)
出力周波数; f out (Hz)
比率設定値; R

f out = R × f in

ただし、比率設定値: R は次の範囲となります。
比率設定スイッチがON の場合;0.0001 ≦ R ≦ 0.9999
比率設定スイッチがOFF の場合; R = 1



■ 信号出力部

信号出力 出力形式 フローティング方式
出力波形 矩形波
出力インピーダンス 5 Ω以下
出力電圧 HIGH レベル; 10 V ± 2 V
LOW レベル; 0  ~ 0.5 V
出力電流 最大ソース電流 240 mA (終端抵抗50 Ωにて)
最大シンク電流240 mA (最大プルアップ電圧40 V)
短絡保護 出力端子− COM 間の短絡保護
出力接栓 CNC02 形(BNC 相当)のコネクタと端子接続の両用
検出器用供給電源 出力形式 フローティング方式
出力電圧 DC12 V ± 0.6 V
出力電流 最大 100 mA
リップル電圧 50 mVp-p (100 mA 負荷にて)
出力接栓 端子台



■ 一般仕様

使用温度範囲 0 ℃ ~ 40 ℃
保存温度範囲 −20 ℃ ~ +70 ℃
電源電圧 AC 100 V ± 10 V、50/60 Hz
消費電力 約 18 VA (AC100 V、50 Hz にて)
絶縁抵抗 DC 500 V メガーにて 100 M Ω 以上
耐電圧 耐電圧 AC 1000 V 1 分間
寸法 170 (W) × 85 (H) × 247 (D) mm
質量 約 2  kg
付属品 電源ケーブル: 1 本(1.9 m)
ショートバー: 1 個(裏パネル端子台用)
価格 (税込
オプション 電源電圧変更: AC 110 V、AC 115 V、AC 120 V、AC 200 V、AC 220 V、AC 240 V
