回転軸直結タイプ

製品写真(MP-200 電磁式回転検出器)


MP-200 電磁式回転検出器(受注生産)

非接触 歯車検出タイプ

製品写真(MP-209 電磁式回転検出器)

MP-209 電磁式回転検出器

当社防爆構造回転計および防爆構造回転検出器は、社団法人 産業安全技術協会の検定に合格した耐圧防爆構造製品です。

防爆機器として適用範囲が広く、ほとんどの可燃性ガスや蒸気の取扱い場所でご使用になれます。

検出器は電磁式で軸直結型(MP-200)と非接触型(MP-209)をご用意いたしました。

特長

用途、目的に応じ、多数の検出器を用意
検出から信号処理、表示にいたるまで全てディジタル方式を採用-高い精度と信頼性
防爆の頑丈な構造と、取り扱いの容易さを両立

共通防爆仕様

  MP-200(受注生産) MP-209
品名 電磁式回転検出器
用途 回転検出
構造 耐圧防爆構造
防爆構造
防爆定格 2G4
外部配線
引込方式
耐圧パッキン式
ケーブルグランド方式での配線
電線管耐圧ねじ結合方式での配線が必要です

防爆配線材料及び配管方法については、取扱説明書、工場電機設備防爆指針(社団法人産業安全技術協会)に従って施工ください

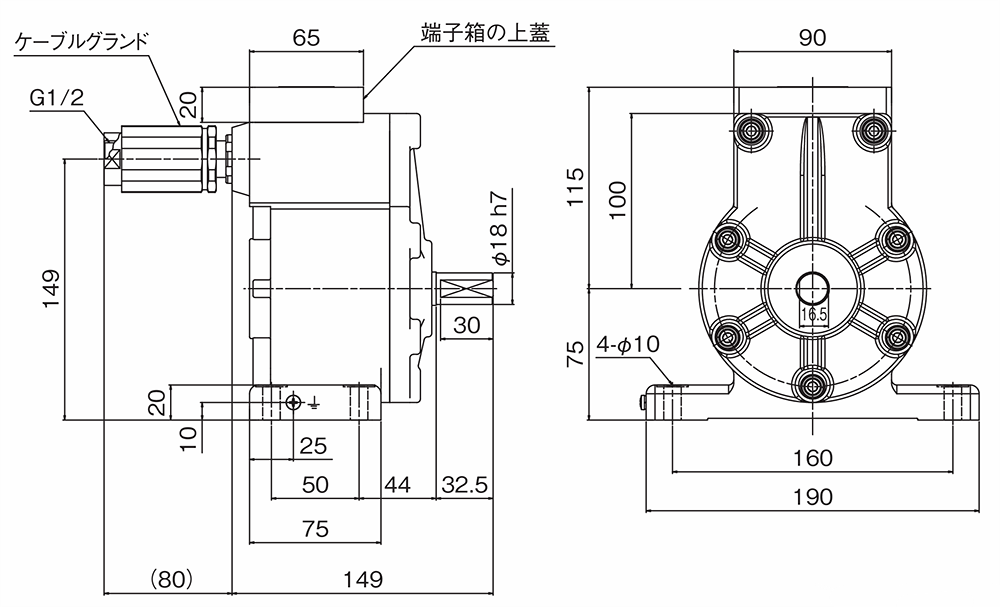

MP-200 電磁式回転検出器 軸直結タイプ (受注生産)仕様

MP-200

回転速度 低速仕様 高速仕様
5 ~ 1,000 r/min 30 ~ 5,000 r/min
(ただし、高速の 600 P/Rは 50 ~ 5,000 r/min )

出力パルス数

(選択になります)

-

60 P/R
120 P/R 120 P/R
180 P/R 180 P/R
240 P/R 240 P/R
300 P/R 300 P/R
360 P/R 360 P/R
- 600 P/R*
出力電圧 0.5 Vp-p 以上*(ただし、高速の 600 P/Rは 0.4 Vp-p)
出力波形 近似正弦波
起動トルク 0.25 N・m 以下
慣性モーメント 約 3 kg・cm2
許容軸荷重

ラジアル 98 N, スラスト 68.6 N

耐振動 98 m/s2 (X,Y,Z 方向 2 時間)
耐衝撃 980 m/s2 (X,Y,Z 方向 各 3 回)
使用温度範囲 -10 ~ +40 ℃
適合信号ケーブル径
ケーブルグランドを下記3種から1つ選択指定になります
1. φ6 ~ 8
2. φ8 ~ 10
3. φ10 ~ 12
質量 約 6 kg
価格 価格はパルス数によって異なります(受注生産)

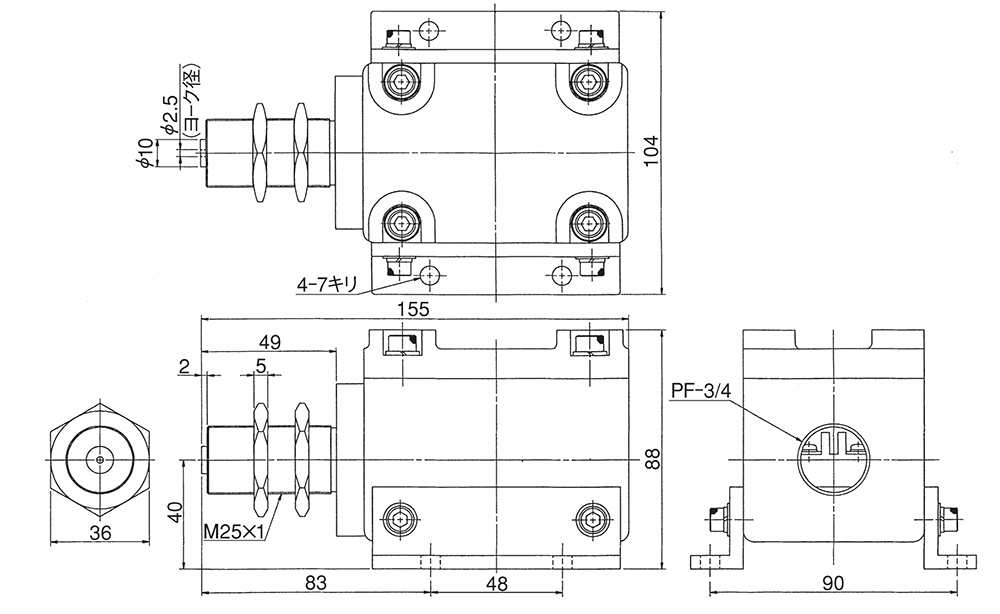

MP-209 電磁式回転検出器 非接触 歯車検出タイプ 仕様

MP-209

  MP-209
回転速度 100 ~ 20,000 r/min (60 P/R 時)
出力電圧 3 Vp-p 以上 (1 kHz)
(検出歯車モジュール2、負荷抵抗 10 kΩ、ギャップ 0.5 mm 信号ケーブル CVV 5m 時)
直流抵抗値 850 ~ 950 Ω (20 ℃)
使用温度範囲 0 ~ +40 ℃
質量 約 1.6 kg
価格 (税込



検出歯車(MP-209ご使用の場合)

以下 仕様のものをご用意ください
歯車形状

インボリュート歯車相当

モジュール
モジュール 間隔 (mm) 検出範囲 (r/min)
2 0.5 150~20,000
1 300~20,000
3 1 200~20,000
1.5 300~20,000
4 1 100~20,000
2 200~20,000
歯数60の時
歯幅 5 mm 以上
材質 磁性体(例: S45C、SS400等)
イラスト(取付イメージ)
