高速タイプデジタルハンディタコメータ
HR-6800
最大999,990 r/min までの高速回転体の回転速度を非接触で高精度に測定する小型ハンディタイプデジタル回転計。
歯科用回転体や繊維機械の仮撚機スピンドル等の高速回転体に加え、最近多くなってきている工作機械の高速切削ドリルや高速モーター自身の回転速度を、回転軸に電磁式のセンサーを近づけるだけで、ドリルの歯などはその形状（凹 凸）から、一般の回転機械では着磁することにより、非接触で簡単にr/min 直読表示します。
測定範囲は100 r/min から999,990 r/minまでと広範囲。
アナログ出力（モニター出力との切替可）とパルス出力の両出力を標準装備、アナログ出力はデータレコーダー等での記録用として、モニター出力はセンサー波形確認やFFTアナライザーの解析入力信号用に、パルス出力は
FFT
アナライザーのトラッキング解析用信号としてお使いいただけます。また、測定結果は履歴として内部メモリーに20個まで保存可能ですので、測定後の確認・記録にも便利です。
※誠に恐縮ではございますが、乾電池はお客様にてご用意くださいますようお願い申し上げます。
特長
- 非接触・高速回転対応専用回転検出器と高感度アンプにより高速回転速度測定を実現
- 低速回転（100 r/min）～高速回転（999,990 r/min）までのワイドレンジ
- 小型、軽量ボディと読み取りやすい大型液晶表示
- アナログ（モニター出力との切替可）、パルス出力を標準装備
- 最大値・最小値のホールド機能、測定結果の確認に便利なメモリー機能付（最大20個までメモリー可能）
概略仕様
| 測定対象 | 歯科用回転体、繊維用回転体、高速工作機械用回転体 ※測定対象回転体の一部が着磁されている必要有
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 対応検出器 | MP-5350高速対応専用センサー（別売） | |||||||||||
| 演算方式 | 周期演算方式 | |||||||||||
| 表示部 | 液晶表示 5 桁（文字高さ10.2 mm）、バックライト付 | |||||||||||
| 測定時間 | 50 ms ＋入力信号10周期時間以内 | |||||||||||
| 表示更新時間 | 1 s／0.5 s 切替可能 | |||||||||||
| 測定単位 | ×10 r/min | |||||||||||
| 回転速度測定範囲 |
|
|||||||||||
| 測定精度 | 表示値×（±0.02 %）±1 カウント *表示値に対しての測定精度 |
|||||||||||
| メモリー機能 | 測定結果 Max. 20 データを不揮発性メモリーに記憶（電源OFFでも記録値保持） | |||||||||||
| ピークホールド機能 | 最大値（MAX）、最小値（MIN） | |||||||||||
| オーバーレンジ表示 | 測定値が表示範囲を超えたときにオーバレンジ（ERRORマーク）表示 | |||||||||||
| 回転上限警告機能 | 回転速度があらかじめ設定された上限値を超えた時、上限警告（ ↑ マーク）表示 | |||||||||||
| トリガー機能 | 本体右側面のロータリ式ボリュームにて調整 | |||||||||||
| アナログ出力 | 回転速度表示値に対して出力 出力電圧：0～1 V/0～フルスケール（フルスケールは任意設定可） 変換方式：10 bit D/A変換方式 リニアリティ：± 1 ％/フルスケール 出力更新時間：50 ms＋1周期時間以内 (※回転速度測定範囲外の場合は、遅れが数秒生じますのでご注意ください。 ) 温度安定度：±0.05 ％/フルスケール/℃（スパン＆ゼロ） 設定誤差：±0.5 ％/フルスケール 負荷抵抗：100 kΩ 以上 |
|||||||||||
| モニター出力 | センサー信号のモニタ用アナログ出力 (上記回転速度アナログ出力と切換使用) | |||||||||||
| パルス出力 | 信号検出毎に1パルス出力 出力電圧： Hi +4.5 V 以上、Lo +0.5 V 以下 出力論理：正論理 負荷抵抗：100 kΩ 以上 |
|||||||||||
| 使用温度範囲 | 0 ～＋40 ℃ | |||||||||||
| 保存温度範囲 | −10 ℃ ～＋50 ℃ | |||||||||||
| 使用湿度範囲 | 35～85 %RH（結露しない事） | |||||||||||
| 保存湿度範囲 | 35～85 %RH（結露しない事） | |||||||||||
| 電源 | 単4形乾電池※（1.5 V）×4 個、 または専用ACアダプター PB-7090（オプション） | |||||||||||
| 電池寿命 | 連続使用時間：約 13 時間（バックライトOFF時）
、約 8 時間（バックライトON時） （アルカリ乾電池使用、20 ℃にて） |
|||||||||||
| バッテリー警告表示 | 電池電圧が約 4.4 V 以下になると警告マーク（LOWマーク）を表示 | |||||||||||

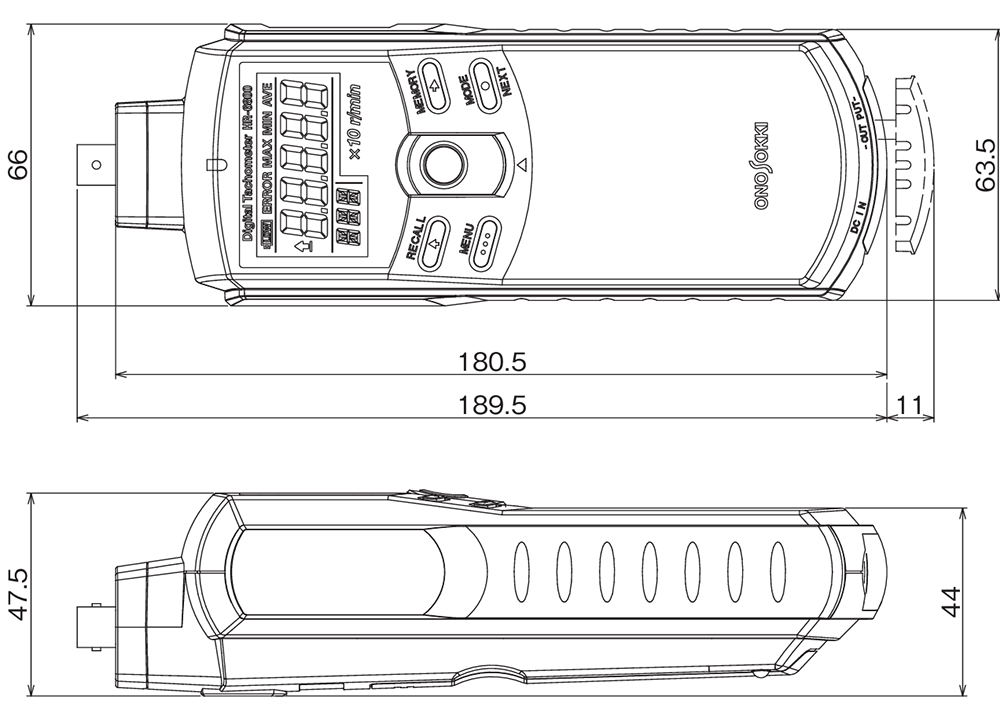

| 外形寸法 | 66（W） × 189.5（L） × 47.5（D） mm | |||||||||||
| 質量 | 約 280 g（本体のみ、乾電池含む） | |||||||||||
| 付属品 |
|
|||||||||||
| 価格 | （税込 ） | |||||||||||
| オプション | ・MP-5350高速対応専用センサー：
（税込
） ・AX-501 BNCコネクター付出力ケーブル (2m、アナログ・パルス出力兼用)： （税込 ） ・HT-0522 マグネットスタンド： （税込 ） ・HT-0521B スタンド治具： （税込 ） ・PB-7090 ACアダプター： （税込 ） |
※乾電池はお客様にてご用意ください
* HT-0522マグネットスタンドとHT-0521Bスタンド治具は組で使用します。
MP-5350高速対応専用センサー

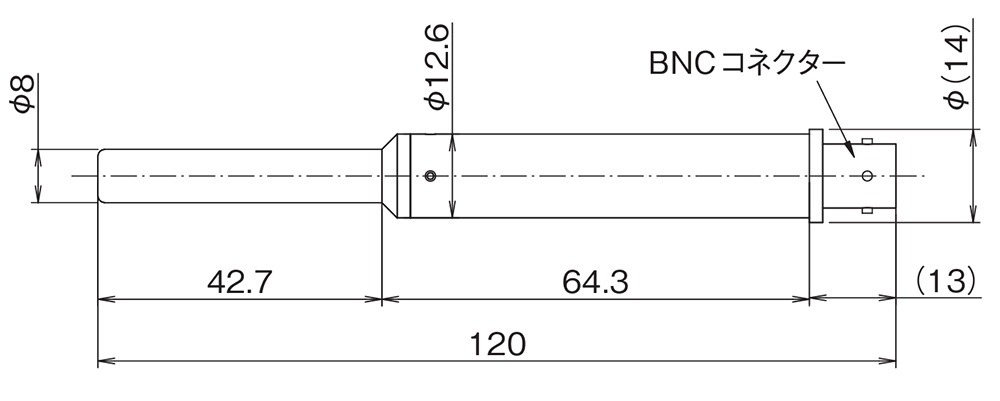

| 検出方式 | 電磁誘導方式 |
|---|---|
| 接続ケーブル | 1 m 付属（両端BNCコネクター付き） |
| 使用温度範囲 | 0 ～＋40 ℃ |
| 保存温度範囲 | −10 ～＋50 ℃ |
| 耐振動（通電） | 19.6 m/s2 |
| 耐衝撃（通電） | 490 m/s2 |
| 外形寸法 | 107×Φ 14 ｍｍ |
| 質量 | 約 50 g（検出部のみ） |
| 価格 | （税込 ） |
