LV-1800 シリーズ

アプリケーション事例

超音波ツールの振幅計測

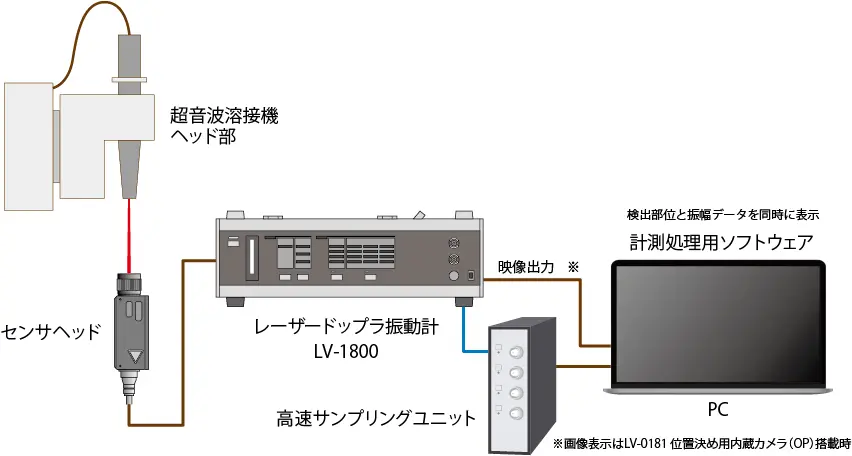

システム構成(超音波ツールの振幅計測)

超音波溶着機やボンディングマシンのツール振幅など、20 kHz超の周波数で高速振幅する対象の振幅計測を可能にします。振幅値や周波数解析で溶着品質や機器メンテナンス時期の判断が可能です。
データ例(超音波ツールの振幅計測)

超音波洗浄槽の液中計測

システム構成(液中の超音波振動子の計測)

液中内でもレーザ光が透過し対象から反射が戻ってくる色や範囲なら 振動計測も可能です。治具を使ってレーザ光を超音波洗浄槽の底部 や側面部に照射する事で底部に振幅や周波数の計測が可能です。また洗浄中の対象の振幅計測も同様に検出が可能です。

※レーザ入射用の治具を使用

データ例(液中の超音波振動子の計測)

薄膜振動の計測

システム構成(超音波ツールの挙動計測)

無負荷、非接触が特長のLV-1800は薄膜の振幅計測に最適です。携帯端末のマイクロホンの振動膜やレシーバ、スピーカのコーン紙、液晶用フィルムなどの透明膜の振幅計測も可能です。

データ例(超音波ツールの挙動計測)

ガラス越し計測

システム構成(マイクロホンの振動膜の計測)

レーザドップラ振動計は焦点位置にない透明体は検出しません。その特徴を使い、真空チャンバーや恒温槽に入った物体の振幅をガラスや石英越しにレーザ照射し検出する事が可能です。

データ例(マイクロホンの振動膜の計測)

微小構造物の計測

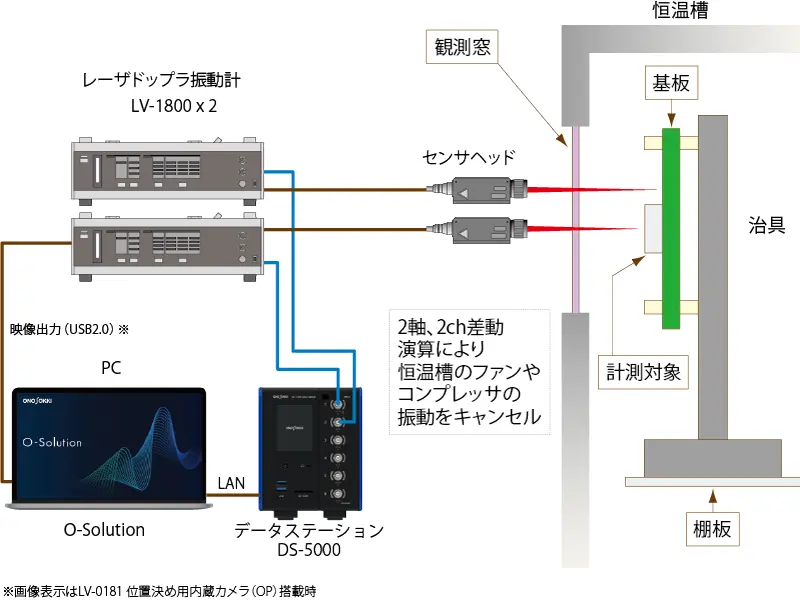

システム構成(チャンバー内部のガラス窓越し計測)

レーザドップラ振動計は焦点位置にない透明体は検出しません。その特徴を使い、真空チャンバーや恒温槽に入った物体の振幅をガラスや石英越しにレーザ照射し検出する事が可能です。

データ例(マイクロホンの振動膜の計測)
