ディジタル変位計ユニット LV-0121
振動計測関連 製品群概要
外観図ダウンロード (DWG/PDF)
音響・振動技術相談



戻る

製品写真(LV-0121ディジタル変位計ユニット)

ディジタル変位計ユニット LV-0121 は、レーザドップラ振動計 LV-1710/1720/1720A に接続する事で、DC からの振動変位値(m)を最大 1 MHz サンプリング、0.155 nm の分解能で検出する事ができます。
変位値はアナログとデジタルで出力され、専用の変位解析ソフトウエア LV-0930 を使う事で速度(m/s)、加速度(m/s2)変換など多彩な振動解析が可能です。

 用途

  • MEMS や圧電素子の微小変位計測

  • 極低周波振動の変位計測

  • 矩形波駆動の圧電素子やフィルムの変位計測

  • シリンダの変位計測

  • リレーやカンチレバーの変位、振動計測

※レーザドップラ振動計 LV-1710/1720A に、デジタル変位計ユニット LV-0121 を接続する際は、接続セット「LV-0040」が必要です。

特長

  • 最高分解能  0.155  nm (デジタル出力)

  • 1 MHz の高速サンプリング

  • デジタル変位出力(USB 2.0)

  • アナログ出力 DC ~ 100 kHz

※使用可能なレーザドップラ振動計 LV-1710/1720/1720A (*LV-1720 は引き取り改造が必要です)。

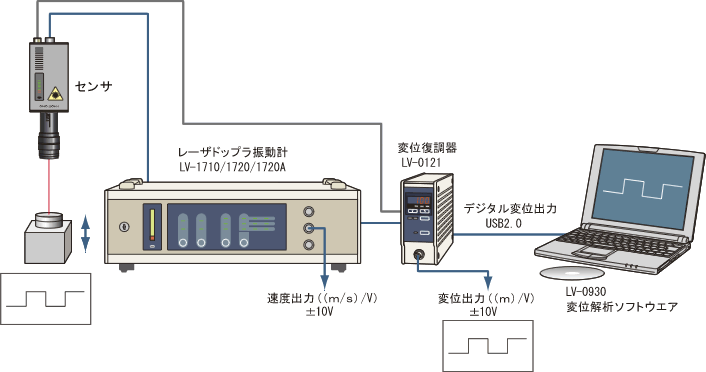

システム構成例

イラスト(システム構成例)



概略仕様

アナログ出力 アナログ出力 ±10V (入力インピーダンス 100 kΩ 以上にて)
遮断周波数 DC:DC ~ 100 kHz (fc = −3 dB)
AC:0.3 ~ 100 kHz (fc = −3 dB)
直線性 ±0.1%/F.S
アナログリップル 2 mVp‒p 以下
出力インピーダンス 50 Ω(最低入力インピーダンス 100 kΩ 以上)
出力端子 BNC(CO2型)
アナログ変位レンジ 最大計測速度 2.5 m/s(全レンジ)

2.5 m/s 以下の計測速度は、接続のレーザドップラ振動計と最大値、選択レンジに依存します。

レンジ表示 選択レンジを7セグメント LED で表示
設定レンジ
レンジ 最大測定範囲 アナログ最小分解能 ディジタル分解能
1 μm/V ±10 μm 0.3 nm 0.155 nm
5 μm/V ±50 μm 1.5 nm
10 μm/V ±100 μm 3 nm
100 μm/V ±1 mm 30 nm
2 mm/V ±20 mm 618 nm
0.1 m/v ±1.0 m 30 μm 0.618 nm
0.5 m/v ±5.0 m 154 μm 2.5 nm
レンジオーバー表示

各レンジ 100% 以上で赤色 LED 点灯

リセット表示 変位ゼロリセット操作・入力時に緑色 LED 点灯
サンプリング周波数 アナログ出力:1 MHz 固定
ディジタル出力:変位解析ソフトウェア(LV-0930)にて可変可能
(1MHz、500kHz、200kHz、100kHz、50kHz、20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz、5Hz、2Hz、1Hz)
ディジタル出力 USB Ver. 2.0 (Full Speed)
コネクタタイプ:ミニBタイプ
EXT信号入力

変位ゼロリセット信号入力/ TRIG 信号入力
コネクタタイプ:R03-R5F

  • 外部リセット信号:無電圧a接点信号入力/close にて RESET 動作

  • TRIG 信号:TTL(+5 V 信号) ※LV-0930 使用時使用可能

ピンアサイン

A 外部リセット信号入力
B 外部リセット信号 COM
C TRIG 信号入力
D TRIG 信号 COM
E --
SYNCHRONOUS 信号入出力

同期用コネクタ(2台接続時)

  • RESET 信号

  • CLK 信号

  • TRIG 信号

O/E 信号

レーザドップラ振動計 LV-1700 シリーズ接続用

REF 信号 レーザドップラ振動計 LV-1700 シリーズ接続用
入力電圧

DC 9 ~ 18 V

電源コネクタ

DC ジャック(EIAJ TYPE5) 外側:−電極 内側+ 電極

消費電力

約 10 VA (AC アダプタ SQ45W15P-00 使用時)

使用温度範囲

−5 ~ +40℃

保存温度範囲

−10 ~ +50℃

外形寸法

58(W)×222(D)×135(H)mm

価格

オプション

●LV-0930 変位解析ソフトウエア (税込
●LV-0040 LV-1710/1720A用接続セット(含む:REFケーブル、SQ45W15P-00 ACアダプタ、MX-101ケーブル、USBケーブル)(税込

Revised: 2010/02/04
