2マイクロホン法垂直入射吸音率計測ソフトウェア DS-0257 販売終了
DS-2000 製品紹介
アプリケーション事例
製品カタログ (PDF)
音響・振動技術相談

建築物や自動車内など閉ざされた空間では、音の響きを最適にしたり、室内の騒音を低減するために、吸音性のある材料を壁や天井に利用します。また、吸音性のある材料を防音壁に利用する事もあります。 この時、対象とする周波数に対して優れた吸音性能を持つ等、適切な吸音率を持つ材料を利用することが重要です。この様な吸音率を測定する方法の一つに2マイクロホン法垂直入射吸音率があります。

2マイクロホン法垂直入射吸音率の測定は、音響インピーダンス管を用い、試料へ垂直に音波(平面波)を入射させて行います。音響インピーダンス管端に内蔵されたスピーカから放射した音波を、管内2点に設置されたマイクロホンで捉え、その伝達関数をリアルタイムに演算し、垂直入射吸音率・反射係数・規準化インピーダンスを算出します。 従来の定在波比法と比較すると、FFTをベースにしている為より細かい周波数のデータが計測できる、測定時間が短い、といった利点があります。

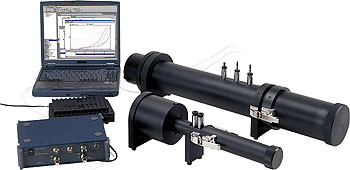

製品写真(音響インピーダンス管+DS-2000+パソコン)



特長

  • ISO 10534-2、ASTM E 1050に準拠

ISO 10534-2: 1998 「Acoustics - Determination of sound absorption coefficient and impedance in impedance tubes - Part 2: Transfer-function method」
ASTM E 1050:1998 「Standard Test Method for Impedance and Absorption of Acoustical Materials Using a Tube, Two Microphones, and a Digital Frequency Analysis System」
  • 伝達関数計測による垂直入射吸音率/統計吸音率/複素反射係数/規準化インピーダンスの算出

  • 背後空気層を変更した2つの計測データによる特性インピーダンス/伝搬定数の算出

  • 1/1オクターブまたは1/3オクターブでの表示も可能

  • リアルタイムに結果をグラフ表示

  • 複数データの重ね書き・平均表示など計測データの比較が容易

  • 測定結果はテキスト保存して2次処理が可能

  • 他のインピーダンス管を用いても、ソフトウェア上のパラメータ変更で使用が可能



測定システム例

イラスト(システム構成例)



機器構成

  型名 品名 備考
1 DS-2000 マルチチャンネルデータステーション 2ch セット
2 DS-0271A 信号出力モジュール
3 DS-0257 2マイクロホン法垂直入射吸音率計測ソフトウェア
4 SR-4100 音響インピーダンス管 A管およびB管
5 MI-1531 1/4 インチマイクロホン 2本
6 MI-3140 1/4 インチマイクロホン用プリアンプ 2組
7   パワーアンプ
    パソコン OS : Windows 98 / Me / NT / 2000 / XP
CPU : PentiumⅡ以上
RAM : 128MB以上



SR-4100 音響インピーダンス管



製品写真(音響インピーダンス管)


  長さ 内径 測定周波数範囲
A管 835 mm 100 φ 50 ~ 1.6 kHz
B管 500 mm 29 φ 500 ~ 6.4 kHz
  • A管、B管をそれぞれ専用とした事で個別に使用が可能
  • スペーサリングを採用し、安定した試料の装填が可能
  • 背後空気層も含め、試料の厚さが20cmを超える場合には、延長管を使用し、最大 40 cm まで測定可能



データ例

伝達関数

データ画面(伝達関数グラフ)

同一試料の背後空気層を変更して測 定した伝達関数の重ね書き

垂直入射吸音率①

データ画面(垂直入射吸音率例1)

伝達関数より垂直入射吸音率を算出し、重ね書き表示

垂直入射吸音率②

データ画面(垂直入射吸音率例2)

垂直入射吸音率を1/3オクターブ表示した結果の重ね書き

レポート例

レポート(垂直入射吸音率測定結果1)レポート(垂直入射吸音率測定結果2)

仕様

出力信号タイプ スェプトサイン波、擬似ランダムノイズ、ピュアランダムノイズ
算出値 垂直入射吸音率、複素反射係数、規準化インピーダンス (比音響インピーダンス比)、統計吸音率、特性インピーダンス、 伝搬定数
作成グラフ 上記算出値に加え、伝達関数、1/1オクターブまたは1/3 オクターブでの表示、複数データの重ね書き 等
その他 レポート、リスト表示、カーソル機能、クリップボードへビット マップ形式またはテキスト形式でコピー
