コンパクトで、軽く、持ち運びが楽、いつでもどこでも誰にでも手軽に扱え、それでいて基本性能に優れた FFTアナライザ。



製品写真(CF-4220A)
画像はCF-4220Z

高速な現象もリアルタイム(20kHz オプション)に測定でき、高精度な(ダイナミックレンジ85dB)データを取得できます。コンピュータとの二次処理もオフラインで処理可能。波形モニターから、音・振動解析、 生産ラインでのスペクトルデータからのFFTコンパレート(OK/NG良否判定))等、様々なアプリケーションでご使用いただけます。

CF-4210Z、CF-4215Z、CF-4220Z の三機種、用途に合わせてお選びください。

※CF-4210Z  (スタンダードタイプ)
※CF-4215Z (センサダイレクト入力)
※CF-4220Z  (センサダイレクト入力、フロッピーディスクドライブ標準装備

特長

  • 軽量・コンパクトボディの1ch アナライザ

  • ダイナミックレンジ85dB 、オプションでリアルタイムレンジ20kHz まで可

  • ジョグ、シャトルカーソルとメニューウインドウによる統一された簡単な操作性

  • MS-DOS フォーマットのフロッピーディスクドライブ搭載。
    データは汎用表計算ソフトで処理可能 (CF-4220Z のみ)

  • センサダイレクト入力可能(CF-4215Z、CF-4220Z のみ)BNC 入力はリアパネルからも可能

  • 見易い 6.5型液晶ディスプレイ搭載

  • 振動・騒音分析したスペクトル成分の上下限設定によりOK/NG を FFTコンパレート(良否判定))
    (オプション:CF-0460Zコンパレート機能)

up

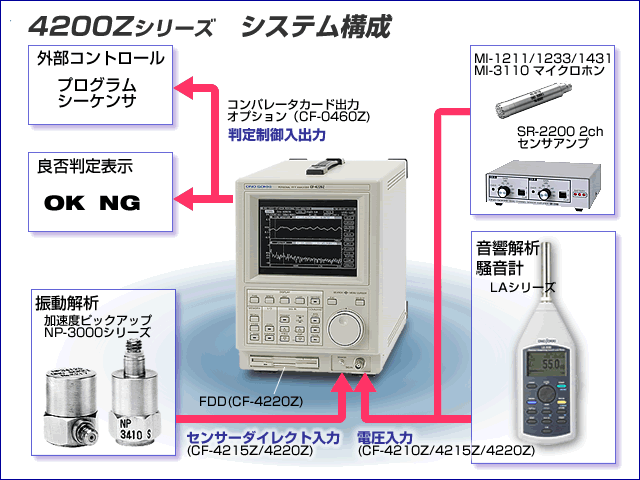

システム構成

システム構成(OK/NGをFFTコンパレート(良否判定))
up

概略仕様

信号処理関数(表示関数)

時間領域関数

時間軸波形

周波数領域関数

パワースペクトル,位相スペクトル,15 バンド 1/3 オクターブ,5 バンド 1/1 オクターブ

振幅領域関数

確率密度関数 (PDF),確率分布関数 (CDF)

入力部

入力チャンネル数

1 チャンネル

入力形式

シングルエンデット

入力インピーダンス

1 MΩ ± 1 %

入力信号種類

BNC、SENSOR(圧電型加速度ピックアップ用)
ただし,SENSOR入力はCF-4215Z/4220Zのみ
圧電型加速度ピックアップ専用入力端子 0.56 mA/2 mA 選択可能

入力カップリング

AC および DC、AC 結合遮断周波数 0.56 Hz ± 6 %,−3 dB ± 4 %

電圧レンジ

±10 mV ~ ±50 V 全 12 レンジ

絶対最大入力電圧

BNC 入力:AC 100 V 1 分間
SENSOR 入力:DC 0 ~ 24 V

入力レベルモニター

前パネル〔LEVEL〕 LEDランプにより、モニター可能
赤色:入力オーバ、緑色:正常レベル、消灯:入力アンダ

ダイナミックレンジ

85 dB(typ)

振幅フラットネス

±0.05 dB 以下(ただし、40 kHzレンジは ±0.1 dB 以下)

解析に関する仕様

周波数レンジ

1 Hz ~ 40 kHz 全 19 レンジ

サンプリング点数

1024 ポイント固定

AD 分解能

16 bit

周波数分解能

周波数レンジの 1/400

リアルタイム分析

1 kHzレンジ ただし,オプション追加で 20 kHz レンジ

ウインドウ関数

ハニング、レクタンギュラ,フラットトップ

タイムインターバル

解析データオートストア時に 1 秒 ~ 999 秒までのインターバルタイム機能を設定可能

トリガ部

トリガモード

フリー,リピート,シングル,ワンショット,の 4 モード

トリガソース

入力信号または外部トリガ信号

トリガポジション

−1024 ~ 1023 ポイントの間で 1 ポイントごとに設定可能

トリガレベル

内部トリガの場合は電圧レンジフルスケールに対して ±1 %
外部トリガの場合は ±5 V に対して ±1 %の分解能を −90 ~ +90 %の範囲で設定可能

外部トリガ入力インピーダンス

1 MΩ ± 5 %

関数の二次処理演算機能

周波数軸微積分

パワースペクトルの微分,2階微分,積分,2重積分演算

パワースペクトル密度

パワースペクトル密度(PSD)の演算

パーシャルオーバオール

パワースペクトルのパーシャルオーバオール演算

A 特性補正

オクターブ分析結果にA特性補正が可能

スペクトル四則演算

パワースペクトルまたはオクターブデータの四則演算が可能

平均化処理機能



平均化モード

時間軸波形:加算平均
パワースペクトル:加算平均,指数化平均,ピークホールド
位相スペクトル:加算平均
オクターブ:加算平均,指数化平均,ピークホールド
確率密度関数:加算平均

平均回数

1 ~ 8192 回の範囲を任意に設定可能

レンジオーバキャンセル

入力信号がレベルオーバした場合,そのフレームデータを自動キャンセル

表示部

ディスプレイ

6.5型 液晶

波形表示モード

1 画面モード,2 画面セパレーションモード,2 画面重ね書きモードの 3 種類を選択可能

表示機能

Y 軸オートスケール、Y 軸マニュアルスケール、最大値表示機能、サーチ機能、サーチエンハンス機能、△カーソル機能、スペクトルリスト表示、セットアップ表示、ラベル機能、表示禁止機能、時計表示機能

メモリー部

CRT ブロックメモリー 最大記憶画面 30 画面
パネルコンディションメモリー 最大記憶数 4 種類 (自動バックアップ可能)

3.5インチFD (CF-4220Zのみ)

フォーマット MS DOSフォーマット(1.2M/1.44M)

コンパレート機能(オプションCF-0460Z)

処理可能な関数 パワースペクトル、15バンド1/3オクターブ、5バンド1/1オクターブ
最大設定ブロック数 16ブロック
比較判定 レベル、最大値、面積含有率、区間オーバーオール値、ピークレベル
判定結果出力 OK判定時 接点CLOSE/NG判定時:接点OPENただし、NG/OKの論理は、変更可能
判定結表示 NG/OKの判定結果をCRT表示可能
NGデータの自動記憶 NGのときのデータをCRTブロックメモリーまたはディスクに自動記憶が可能
(オートストア機能と併用)
リレー接点入力 スタート、比較判定スタートなど、任意の6機能の ON/OFF スイッチとして使用可能
インターフェース RS-232C



「CF-0460Z FFTコンパレータ&RS232C」機能を組み込むことで、振動や騒音をFFT分析したスペクトル成分が上下限設定値の範囲にあるかどうかによって、OK/NG を FFTコンパレート(良否判定))することができます。また、本体背面の端子台から OK/NG 出力や計測スタート信号入力などをシーケンサと接続することで、製造ラインでの自動検査が可能となります。

  • コンパレートの基準となるものは、上・下限の周波数とレベルで囲まれた長方形(以下ブロック)で、このブロックに対して比較判定を行います。設定できるブロック数は最大16個です。判定レベルは 1.「上限値のみ」、2.「下限値のみ」、3.「上・下限値」の3種類から選択でき、ブロック内のピーク値またはパーシャルオーバオール値にて比較判定を実行することができます。 判定方法は、パワースペクトル上で判定エリアブロックを設定し、レベル、最大値、面積含有率、区間オーバーオール、ピークレベ ルの5種類の判定方法から選択して OK・NG の判定を行います。RS-232C 等の I/F から通信で制御することも可能ですが、最大6種類のリレー接点入力機能を使用して、シーケンサと組合わせて制御することもできます。判定結果は、接点出力によりパトロールライトや警報機等のインライン用ツールと組み合わせてシステムを構築することが可能です。

画面データ(FFTコンパレート機能でのスペクトル判定ブロック)

  • FFTコンパレート機能によりOK/NGの結果を出力します。他に外部リモート機能として、6接点入力端子にGPIBコマンドを登録することにより外部からスタート/ストップ、判定条件変更などのコントロールを行うことができます。

イラスト(FTコンパレート機能出力端子)

up



一般仕様と価格

電 源

AC 90 ~ 264 V  50/60 Hz

消費電力

約 30 VA (CF-4220Z)

タイマー時計用
メモリーバックアップ電源

充電式リチウム電池 (常温保存で約 6 ヶ月間有効)

使用温度範囲

0 ~ +40℃

相対湿度

20 % RH ~ 80 % RH

保存温度範囲

−10℃ ~ +60℃

外形寸法

200(W)× 350(D)× 270(H)mm

質 量

CF-4210Z/4215Z:約 5.0 kg、CF-4220Z:約 5.2 kg

標準付属品

入力信号コード 1 本(BNC - ワニ口 1.5 m)、電源コード 1 本(AX-203 1.9 m)、変換アダプタ 1 個 (CM-32 AC 電源コード用 3P → 2P)
価格 CF-4210Z: (税込
CF-4215Z: (税込
CF-4220Z: (税込

*1 CF-4220Zのみ

up



オプション

型 名

品 名

備 考

価 格

CF-0460Z *

FFTコンパレータ&RS-232Cカード

FFTスペクトラムの振幅レベルに設定したレベルと周波数帯域 (ブロック) により、ラインでの合否判定を行うことが出来ます。判定結果は接点出力されます。


(税込

CF-0430

高速リアルタイム平均

MAX20kHzまでの信号を取りこぼしなく平均化処理可能です。


(税込

CF-0431

ズームソフト

最小周波数分解能10mHzまでの周波数ズームに対応します。
(スパン周波数4Hz時)


(税込

*本体と同時発注であれば取付費は無償ですが、本体納入後は取付費が必要です。
