検出歯車の形状
検出歯車の形状はMP-900シリーズの場合と同じ強磁性体、インボリュート歯車を推奨します。
MP-001型検出歯車 をオプションとして用意しています。
歯車を製作される場合は「推奨歯車」をご覧ください。

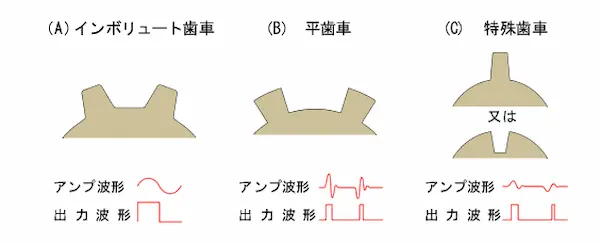

下図に歯形に対する出力波形を示します。
（B）と（C）は1つの歯に対し、2パルス出力する可能性があります。

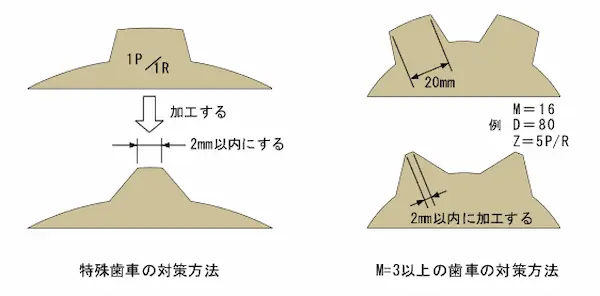

特殊歯車の対策方法
取り付け方法

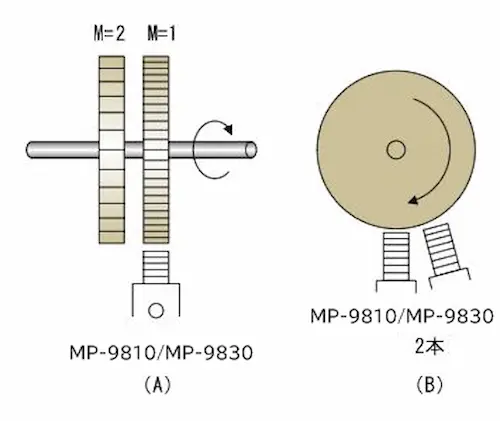

下図のような取り付けは、お互いの磁気干渉があるため、避けてください。
(A)：モジュールの違う歯車を接近して取り付け
(B)：1つの歯車に対して、MP-9810/MP-9830 を2個以上接近して取り付け （35 mm以上離して取り付けてください）
