デジタルゲージ よくあるご質問
可能です。ピークホールド計測では、MAX、MIN、RANGE すべての値を同時計測し、次のピークホールド開始、またはリセット入力時までDG-4160 内部に保持しています。したがって、ピークホールド解除後でも任意のデータを呼び出すことが出来ます。よって、ライン工程を妨げることなく計測期間後に(次のサンプルがセットされるまでの時間中に)すべての値をPLCに読み込むことが可能です。
ピークホールド測定は次の手順で行います
ピークホールドON 信号を入力する。
ピークホールドON の間、MAX,MIN,RANGEを測定します。
1を繰り返す。
ピークホールドON信号が入力されると、前回の値はリセットされてから測定をはじめます。

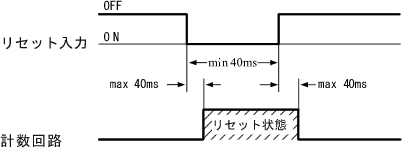

■リセット入力のタイミングチャート
リセット信号のパルス幅は、最小40ms必要です。 リセット信号を入力してからリセット状態 になるまでの時間、またリセット信号を解除してからリセット状態が解除されるまで の時間は、ともに最大40msです。

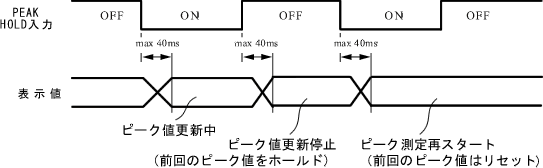

■ピークホールド入力のタイミングチャート
