各部の名称と機能を説明します。

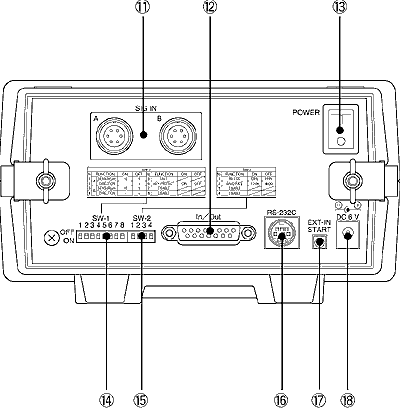

＜背面パネル＞
11. SIG IN
デジタルゲージセンサー接続用のコネクターです。AおよびBの2系統の信号を入力することができます。
12. IN/OUT
COMPARATORのリレー接点出力および外部コマンド入力用のコネクターです。
・コンパレーター用リレー出力
LOWER、OK、UPPER状態を各1メイク接点で出力します。
出力口 ：D-SUB 15piｎコネクター
最大接点容量 ：DC30V、1A（抵抗負荷接続時）
接点出力遅れ時間 ：max 30ms
・外部コマンド入力
FOOT-SW等の接点信号を入力することによりSTART、
HOLD、RESETの各コマンドを起動することができます。
13. POWER（電源スイッチ）
デジタルゲージカウンタDG-1270の電源をON/OFFします。
14. SW-1（8-ビットスイッチ）
各スイッチのON/OFFを、用途や目的に応じてに切り替えます。
15. SW-2（4-ビットスイッチ）
各スイッチのON/OFFを、用途や目的に応じてに切り替えます。
注意！
・ ビットスイッチの未使用部分は必ずOFFの状態に設定して使用してください。 ONにした場合には正常に計測できないことがあります。
16. RS-232C
パーソナルコンピュータなどを接続するためのRS-232Cコネクターです。なお、接続する機器に応じてSW-2（4-ビットスイッチ）のNo.1を切り替えてください。
17. EXT-IN START
スイッチ等を接続するためのコネクターです。［START］スイッチと同様に機能します。
レセプタクルコネクター：M32-348BO（ジャック／マルシン製）
適合コネクター ：MP-025MH（プラグ／マルシン製）
18. DC-IN（DC 6V）
付属のデジタルゲージカウンタDG-1270専用ACアダプター入力用コネクターです。なお、当社指定のACアダプター以外は、絶対に接続しないでください。
