FFT分析仪应用例

FFT分析仪        振动分析

V-1-4     建筑物的模态分析

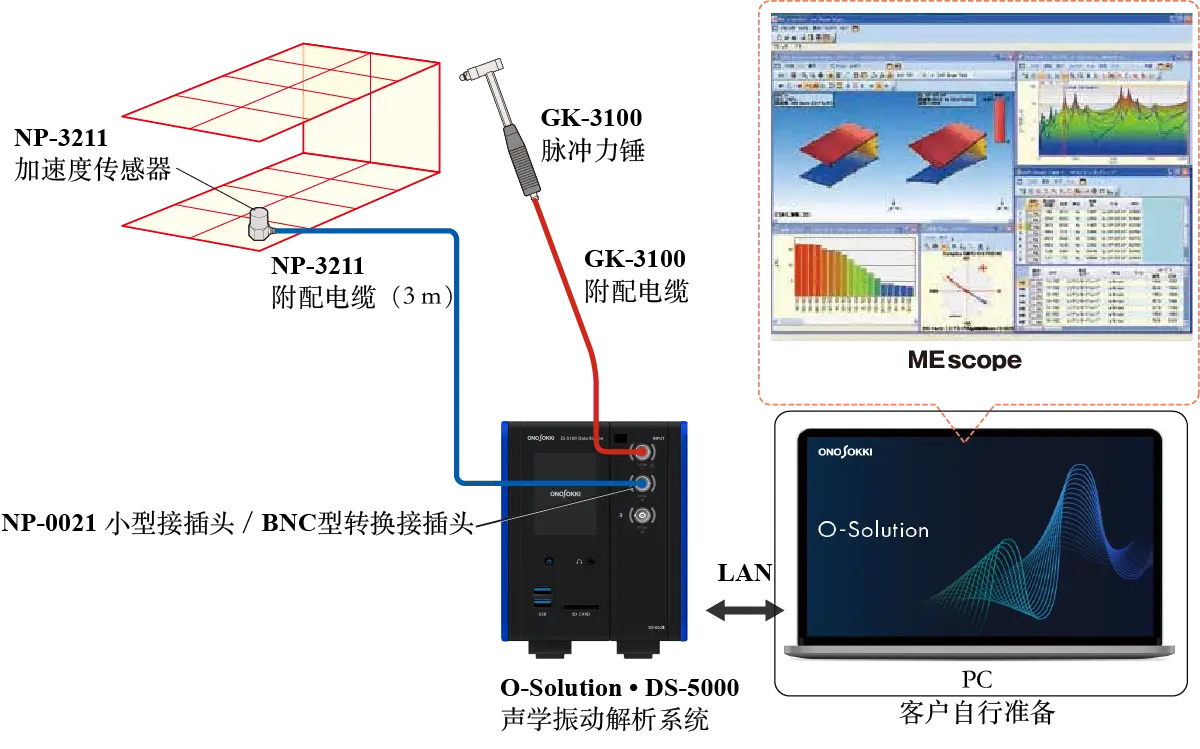

● 进行建筑物的模态分析。为在建筑物上呈现其形状而绘制测量点坐标。将加速度传感器固定在基准点，使用GK-3100脉冲力锤激励各测量坐标点，测量激励力（F）与加速度（A）的频率响应函数（A/F）。 通过模态分析软件使用各测量点的频率响应函数，以动画形式显示关注的固有频率下建筑物的振动情况。 也可以用位移代替加速度生成动画。可以通过模态分析软件进行频率响应函数的测量和软件操作。


产品配置

  型号 产品名称 备注 数量
1 DS-5000 O-Solution 3通道FFT组合（40 kHz处理单元） 主机单元
DS-5100 主机单元
DS-0523 3通道 40 kHz 信号输入模块
OS-5100 系统平台
OS-0522 FFT解析功能
OS-0512 硬件连接		 1
2 GK-3100 脉冲力锤 频率范围：～8kHz、共振频率：31kHz、信号电缆（BNC,3m）＆ 信号电缆（BNC,0.9m） 1
3 NP-3211 内置放大器型加速度传感器 通用型·浮动，频率范围：5 Hz～5 kHz ±0.5 dB，共振频率：约50 kHz 1
4 NP-0021 小型接插头/BNC型转换接插头 将加速度传感器连接电缆端的微型连接器转换为BNC连接器。 1
5 MEscope 模态分析软件 Vibrant Technology公司制造的软件“MEscope” 1

备注
使用DS-5000系列需要客户自行准备电脑。
