FFT分析仪应用例

FFT分析仪        噪声与声学分析

S-1-1     智能手机/手机铃声分析

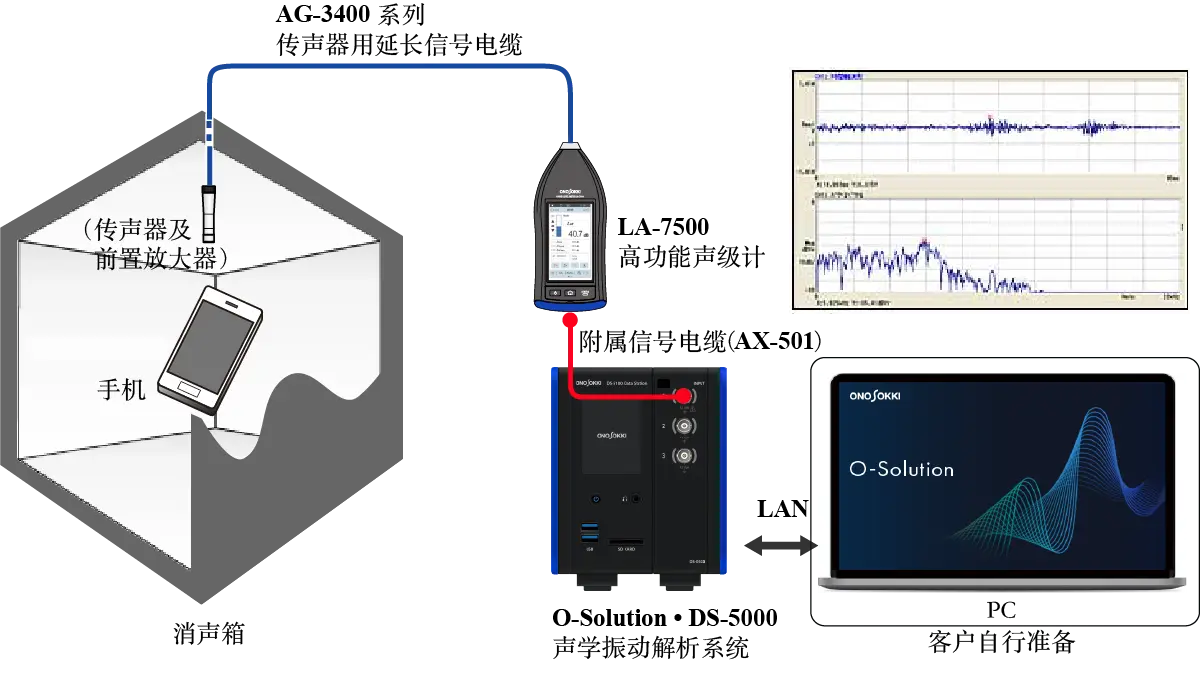

● 在使用LA-7500精密声级计实时确认智能手机/手机的来电铃声音压级的同时， 将声级计的AC输出信号输入到DS-5000 O-Solution倍频程分析套件，通过FFT频率分析、1/1和1/3倍频程分析以及指定频带的趋势分析，来求取其声学特性。

● 使用DS-5000和O-Solution倍频程套件中的OS-0522 FFT分析功能的“功率谱maxOA功能”，可以进行最大（最大声压）时的频谱分析。

● 将声级计的频率特性设置为“A”时，经过A特性滤波器的信号将通过AC输出端输出。

● 可以使用MI-1235传声器+MI3111前置放大器+SR-2210传感器放大器+SC-2500A声级校准器，替代声级计。

● 通过购买选配件OS-0525声品质评估功能，可以根据人的听感特性计算声品质评估指标，如“响度”、“尖锐度”、“粗糙度”、“波动强度”和“音调性”等。

● 为了隔离外部噪声，使用消声箱。


产品配置

  型号 产品名称 备注 数量
1 DS-5000 O-Solution 3通道倍频程解析组合（40 kHz处理单元）） 主机单元
DS-5100 主机单元
DS-0523 3通道 40 kHz 信号输入模块
OS-5100 系统平台
OS-0522 FFT解析功能
OS-0524 倍频程解析功能
OS-0512 硬件连接		 1
2 LA-7500 高功能声级计 (噪声计) Leq、LAE、LN可同时测量，最高量程到20 kHz 1
3 AG-3400 系列 传声器延长电缆 附带MI-0301安装配件
AG-3401 传声器延长电缆 (5 m)：
AG-3402 传声器延长电缆 (10 m)：
AG-3403 传声器延长电缆 (20 m)：
AG-3404 传声器延长电缆 (30 m)：		 1

备注
使用DS-5000系列需要客户自行准备电脑。
除了DS-5000以外，作为频谱分析仪，也可以使用 CF-9200 FFT 分析仪 + CF-0922 跟踪分析功能。
