FFT分析仪应用例

FFT分析仪        合否判定与质量管理

Q-1-2     通过在生产线上产生的噪声，对电气和电子设备的电源板进行合否判定

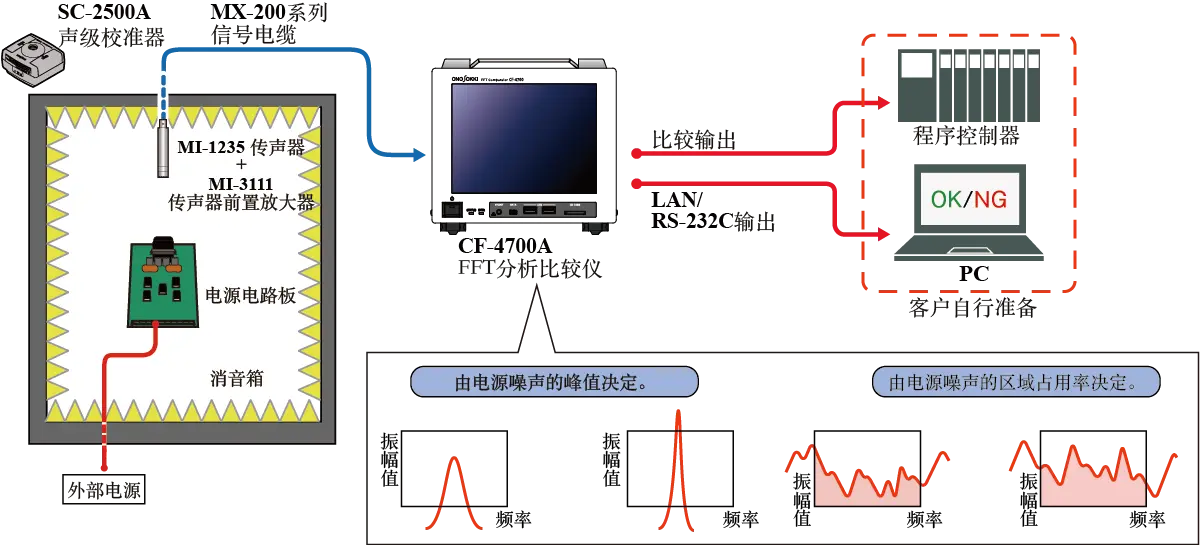

● 为了避免背景噪声的影响，使用简易消声箱，在消声箱内使用MI-1235传声器和MI-3111前置放大器捕捉电源基板产生的噪声，并将信号输入到CF-4700A FFT分析比较仪进行频率分析。设置判定区块在电源频率附近，通过频谱的面积含有率进行OK/NG判定。对于判定为不良的电源基板，会将其安装到产品中，并在实际安装状态下测量其声压级。

● 在功率谱上，可以在特定的频率范围及上下限设置的判定区域块内（最大设置块数：20），选择6种判定方法中的最佳方式，包括：水平、峰值水平、最大峰值、内部最大值、部分总和以及面积包含率。此外，还可以将比较器输出与顺序控制器（PLC）配套使用进行控制。

● 可以通过LAN或RS-232C接口与电脑连接，实现结果数据的保存等操作。


产品配置

  型号 产品名称 备注 数量
1 CF-4700A FFT分析比较仪 输入通道：1ch，频率范围：1 Hz ～ 40 kHz，动态范围：110 dB以上 1
2 MI-1235 测量用传声器 灵敏度 : -29 dB ±3 dB re. 1 V/Pa 36 mV/Pa (1 kHz)
频率范围 : 10 Hz ～ 20 kHz
最大声压级 : 135 dB (使用MI-3111 时)		 1
3 MI-3111 传声器用前置放大器 频率范围 : 10 Hz ～ 20 kHz (±1.0 dB，1 kHz基准)
20 Hz ～ 20 kHz (±0.6 dB，1 kHz基准)		 1
4 MX-2001 信号电缆 (1.5 m) 1
5 SC-2500A 声级校准器 符合JIS C 1515:2020 Class 1的声级校准器。可用于Class 1或Class 2的声级计的校准。 1

备注
请客户自行准备消声箱。
请客户自行准备CF-4700与电脑之间的LAN/RS-232C电缆，以及CF-4700与PLC之间的电缆。
