这里介绍一种不使用声强测量方法,仅使用声级计测量对象声源的声压级,通过测量点与测量对象的匹配图,得到噪声源的位置以及噪声的分布,简单方便并有效地进行减低噪声的方法。
通常,为了减低噪声,首先应确定声音位置,使用声强测量方法测量从声源产生的放射噪声通过测量面的声能量得出声功率级值,这种方法需要使用特殊的声强测量探头以及专用声功率级测量软件,利用一般实验室以外的简单的仪器设备进行测量比较困难。
这里介绍一个实际事例,某自动售货机厂家用户在会议室内设置了自动售货机,发现自动售货机的噪声较大,对会议室的室内噪声环境有显著影响。由此,使用声级计,FFT分析仪对自动售货机进行了噪声测量及声源探查,将测量的数据与测量对象的进行匹配时,使用了表计算软件Excel与多功能数据图表制作软件OC-13000系列2种软件,分别制成噪声分布图。

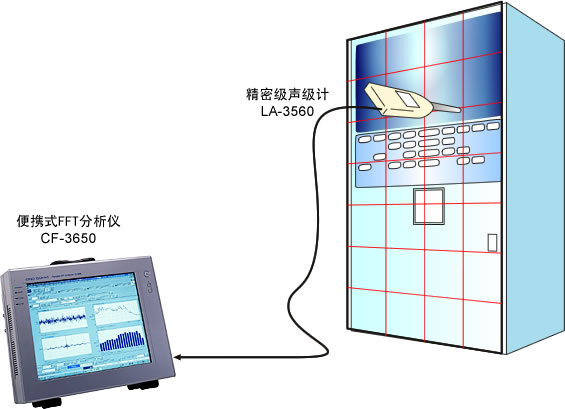

仪器组成
型号 | 名称 | 说明 | |
---|---|---|---|
1 |
CF-3650 | 便携式FFT分析仪 | 可以方便地搬移使用 |
2 |
LA-3560 | 精密级声级计 | 也可使用MI系列传声器与FFT分析仪配套使用 |
3 |
OC-1300 | 多功能数据图表制作软件 | 可制成各种数据图表及分析报告 |
测量方法
以下为设定分析条件:

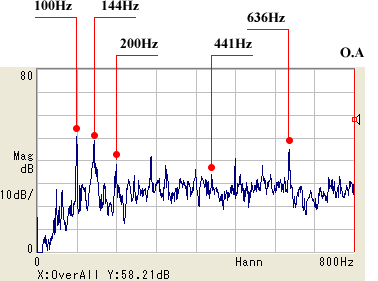

因为噪声频谱成分中800 Hz以上频谱部分没有比较显著的峰值成分,并且声级值也比较低,因此分析频率范围设定为800 Hz。观察频谱中比较明显的峰值成分,如右图,100,144,200,636 Hz以及总和值。使用CF-3600可以得到各峰值数据表的文本数据文件输出。
上面功率谱数据中总和量(O.A)最大为58.21 dB
3.将各点的测量数据,通过Excel的图形功能或OC-1300,以各峰值频率制作声压级分布图
右侧的数据表为0-800 Hz的各测量点声音级总和值数据
声压级分布图的制作方法请参考
(Flash Movie 2.8MB 4分44秒)
(Flash Movie 1.4MB 2分36秒)
54.74 | 54.04 | 53.90 | 53.90 | 53.10 |
55.29 | 55.69 | 55.59 | 55.35 | 54.02 |
55.62 | 55.84 | 55.77 | 55.51 | 54.26 |
56.55 | 55.50 | 55.50 | 54.91 | 54.62 |
55.88 | 56.08 | 55.73 | 55.23 | 53.95 |
56.28 | 56.59 | 56.60 | 55.52 | 53.85 |
57.37 | 58.21 | 57.33 | 56.03 | 54.23 |
58.14 | 57.84 | 57.27 | 55.77 | 53.90 |
(单位:dB)
分析数据例
各测量点声音级总和值(0-800 Hz)的声压级分布图
噪声的总体水平(0-800 Hz)的声压级分布图。在此图中可以看出,自动售货机的左下部声压级最高,判定声源位于机器的左下部。
Excel
OC-1300
100 Hz频率范围的声压级分布图
由声源的机器的左下部呈放射状产生声压的传递。
Excel
OC-1300
144 Hz频率范围的声压级分布图
由声源的机器的左下部产生以外,在机器的上部中央同时比较显著。位置上上部中央为有机玻璃板,有共振的可能性。
Excel
OC-1300
200 Hz频率范围的声压级分布图
声源在机器的左下部,另外,在中央左部以及右上部的声压级值也比较高。中央左部的位置机器内部是提供冷饮的保冷机构,与该机构的关联性比较大。
Excel
OC-1300
441 Hz频率范围的声压级分布图
与其他频率相比,没有相关性,独立声源的可能性较大。根据声源的位置为投币部,应该与变频噪声没有关系,可个别处理对应。
Excel
OC-1300
636 Hz频率范围的声压级分布图
声源在机器的左下部,并在中央左部有比较广的声源分布。和200Hz的相关性比较大,产生于机器的保冷机构。
Excel
OC-1300
※以上的OC-1300描绘的等高线图,使用40%的透明度设定。OC-1300自Ver 1.10起配有等高线图的透明度功能
要点
