测试仪器应用范例
主 页 > 产品介绍 > 用声强法测量声响功率电平

用声强法测量声响功率电平已停产了

※受托测量进行着
测试仪器应用范例

在办公室或工厂等工作环境中，机械与人们往往在同一空间，所以，机械噪声往往恶化工作环境。在这样的工作环境中，机械的声响功率电平，对于环境改善的机械之选择以及防音措施前后的评价，是一个非常有效的基本数据。

所谓声响功率电平，是指用分贝来表示的。在1秒钟之内通过某个面的声音的能量。其测量方法按JIS 或 ISO的规定，主要有测量声源四周的平均声压后算出声响电平功率的「声压法」及测量声强所算出声响功率电平的「声强法」两种。用声强法时，不需要特殊的设施，只要是稳定声音，则很难受周围背景噪声的影响，所以，对现场实际工作中的机械或对不能放入测量家内的大型机械的声响功率电平，是一种最合适的测量方法。

　

　

　

用声强法算出声响功率电平

声源在１个封闭曲面内，直接测量该面上的声强，再乘入封闭曲面的面积，就可算出声响功率电平。作为测定方法，可以假设一个测量面，有两种测量方法，一种是将测量面分割成好多点，逐点进行测量的所谓分点法，另一种方法是在测量面上连续移动测量的，所谓扫描法。

各个频带的声响功率电平LW如下求得：

其中

< Ii > ：对测量面上第i个点的垂直方向的声强成分
Si ： 第i号测量点的面积
N ：面上测量电数
P0 ：基准声响功率(= 10-12 W)

　

イラスト(ディスクリート法概念図）

分点测量法

　

イラスト(スキャニング法概念図）

扫描法

　

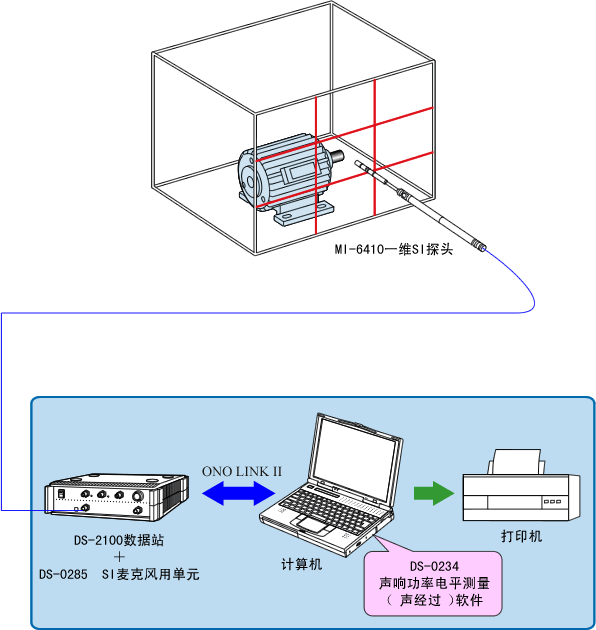

写真(実際の測定風景）

MI-6410 一维SI声强探头＋麦克风驱动装置

　

仪器构成

　 型号 品名 备注

1

 DS-2100 多通道数据站 　

2

 DS-0285 SI(声强)麦克风单元 　

3

 DS-0234 声响功率电平测量(声强法)软件 　

4

 MI-6410 一维SI(声强)探头 　

5

 　 计算机 　

　

相应标准

可由PDF文件阅览详细标准，点击下述图标，可查看(日文版)。

　

测量数据例

画面データ(測定データ１）

　

画面データ(測定データ１）

　

测量事例

  • 家电

  • 办公室设备

  • 产业机械

  • 汽车

　

要点

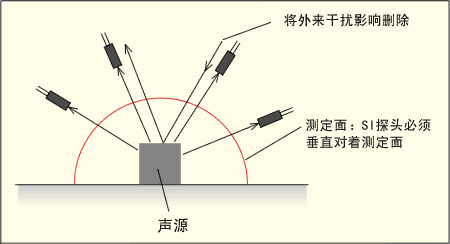

  • 这种测量法，适用于测量面上的噪声是随时间为稳定的声源，测量时要设定物理学上的固定测量面。
  • 对于设定的物理测量面，声强探头的轴必须垂直该面进行测量。

Revised: 2006/09/19
