SSシリーズ
小・中容量用トルク検出器 SSシリーズ
トルク計関連　製品群概要
FAQ (よくある質問）
Web3D (3次元外観イメージ）
外観図ダウンロード (DWG/PDF)
製品カタログ　(PDF)
アプリケーションe-見積

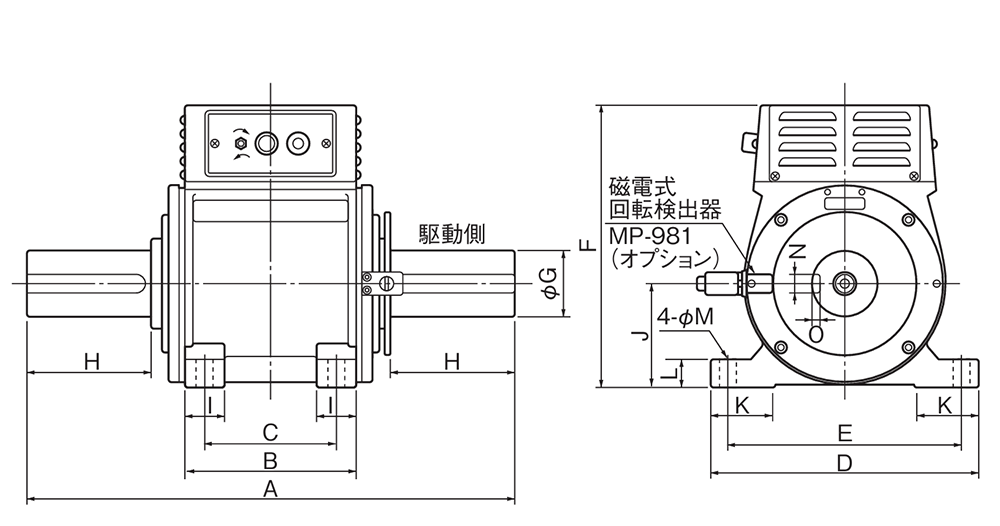

製品写真（SS シリーズ小・中容量トルク検出器） モータ性能試験をはじめ、ポンプやコンプレッサ、送風機、ボーリング、歯車の性能試験など、幅広い分野で豊富な実績を誇る SS シリーズ。この豊富な実績にプラスして量産効果による低価格化、さらに標準在庫による納期の短縮を実現。鋳物本体に組み込まれた一体構造による高剛性。回転検出器（オプション）を本体に一体取り付けできる構造をもった大変使いやすい高性能汎用検出器です。0.2N ･m から 2000N ･m までの 13 種類の製品をラインアップしています。

　

特長

  • 標準在庫のローコストタイプ
  • 幅広い回転速度範囲：静止状態（0 r/min ）から高速回転まで 1 台で測定可能
  • 優れた過負荷耐久性

　

概略仕様

型　式 トルク容量 最小分解能 回転速度範囲 慣性モーメント バネ定数

SS-

 N･m mN･m r/min kgm2 N･m/rad
002 0.2 0.1 0 〜 6000 4.25 × 10−5 1.67 × 10
005 0.5 0.1 0 〜 6000 4.25 × 10−5 4.12 × 10
010 1 1 0 〜 6000 4.25 × 10−5 8.24 × 10
020 2 1 0 〜 6000 4.25 × 10−5 1.67 × 102
050 5 1 0 〜 6000 4.25 × 10−5 4.12 × 102
100 10 10 0 〜 8000 5.00 × 10−5 7.75 × 102
200 20 10 0 〜 8000 5.00 × 10−5 1.57 × 103
500 50 10 0 〜 6000 1.30 × 10−3 6.18 × 103
101 100 100 0 〜 6000 1.30 × 10−3 1.27 × 104
201 200 100 0 〜 6000 1.45 × 10−3 2.54 × 104
501 500 100 0 〜 6000 1.50 × 10−3 6.18 × 104
102 1000 1000 0 〜 5000 5.00 × 10−3 1.67 × 105
202 2000 1000 0 〜 5000 5.25 × 10−3 3.43 × 105

1 N･m ＝ 0.1019716 kgfm

　

総合精度 ±0.2％／フルスケール （TS-3200A、2700と組合せN-0補正時）
温度の影響 -0.03％／フルスケール ／℃
適合回転検出器 MP-981（オプション）
使用温度範囲 0 〜 ＋40℃
保存温度範囲 −20℃ 〜 ＋80℃
使用湿度 95％ 以下
耐振動 50 m/s2 以内
適合コネクタ TRC116-12A10-7M10.5
回転検出用歯車 標準付属 （60 P/R）
電　源 AC 100 V　50/60 Hz、SS-002 〜 200： 35 VA、SS-500 〜 202： 50 VA
付属品 電源ケーブル（2.4 m）、トルク信号ケーブル（5 m）、軸端キー（SS-100 〜 202 のみ）
価格 （税込）より　≪詳細については別途お問い合わせください≫
オプション ・MP-981 磁電式回転検出器（（税込））
・MX-8105 回転信号ケーブル（（税込））
・SX-0222 電源電圧変更（220 V）（（税込））：
　SS-500/101/201/501/102/202用
・SX-0221 電源電圧変更（220 V）（（税込））：
　SS-002/005/010/020/050/10/200用
・SS-0004 回転方向外部切換（（税込））
　 ＜↑検出器付属モータの回転方向を外部で切換。配線のみ、切換のスイッチは含みません＞

Revised：2011/08/05

● 記載事項は変更になる場合がございます。
● 価格情報は皆様の便宜のために参考用として記載された日本国内価格です。

ご購入をご検討いただく場合には最寄りの弊社営業所或いは弊社代理店にご確認下さい。
