ロータリエンコーダは機械的な回転変位（アナログ量）を、電気的なパルス（ディジタル量）に変換する代表的な検出器です。機械装置の位置、角度、速度などの測定やモータの回転速度、回転量の制御など多くの分野で各種用途に使用されています。

小野測器のロータリエンコーダは、一般工業用から防爆、耐熱等の特殊用途用やスペースを取らない小型タイプまで使用目的に合わせてお選びいただけます。また、ロータリエンコーダの応用機器として、ベルトコンベアなどの移動距離や速度を測定するローラエンコーダを用意しています。

一般工業用
防爆型
耐熱型
低トルク小型
工作機械用
ビルトイン型
ローラエンコーダ
周辺関連機器

ロータリエンコーダ

一般工業用

堅牢設置型

堅牢フランジ型

堅牢量軸型

小型据置型

RP-1710
シリーズ

RP-1730
シリーズ

RP-120
シリーズ

RP-1130D
シリーズ

60､100､120､180､200､240､250､256､300､ 360､400､480､500､512､600､720､750､800､ 900､960､1000､1024､1200､1250､1280､ 1440､1500､1600､1800､2000､2048､2400､ 2500､2560､2880､3000､3600､3750､4000､ 4096､4500､4800､5000､5120､6000､7500､ 9000､12000､15000､18000､22500､24000､ 30000､36000､45000､48000､60000､72000､ 90000､96000､120000 P/R

60､100､120､200､300､360､500､600､750､ 1000､1200､1500､1800､2000､2500､3000､ 3600､5000､6000､9000 P/R （オプション 314､900､4000 P/R）

200､360､600､ 1000､1200､2000､ 2500 P/R

5000 r/min

80 N （ラジアル）
50 N （スラスト）

100 N （ラジアル）
100 N （スラスト）

φ 15 mm

15 mN･m

50 mN･m

3.7 kg

5.6 kg

1.3 kg

IP65

IPX5

AC 100 V～240 V/ DC 12 V～24 V

AC 100 V
DC 12 V

DC 12 V

↑ 製品の詳細説明・仕様は各製品をクリックください

防爆型

耐熱型

堅牢設置型

汎用据置型

RP-210 シリーズ

RP-3130D シリーズ

60､100､120､200､ 300､360､500､600､ 750､1000､1200､ 1500､1800､2000､ 2500､3000 P/R (オプション 900 P/R)

200､360､600､1000､ 1200､2000､2500 P/R （オプション★23 3000､ 4000､5000 P/R）

8000 r/min

3000 r/min

150 N （ラジアル）
100 N （スラスト）

80 N （ラジアル）
50 N （スラスト）

φ 19 mm

φ 15 mm

50 mN・m

11 mN・m

17 kg

3 kg

IP50

IPX5

AC 100 V
DC 12 V

DC 12 V

↑ 製品の詳細説明・仕様は各製品をクリックください

低トルク小型

超小型

汎用型

偏平型

SP-405ZA

RP-432Z

RP-442Z

60､100､200､ 300､360､500､ 600 P/R （オプション 40、50、 250、400、800、900、 1000、1024、1200、 1500、1800、2000、 2048、2500 P/R）

60､120､300､ 360､500､600､ 1000､1024 P/R

1000､2000､ 2500 P/R （オプション 500､ 1200 P/R）

6000 r/min

5000 r/min

25 N （ラジアル）
15 N （スラスト）

20 N （ラジアル）
10 N （スラスト）

φ 4 mm

φ 6 mm

2 mN・m

1.5 mN・m

3 mN・m

0.1 kg

0.25 kg

IP 40

DC 5 ～ 12 V

DC 5 または12 V

DC 5 V

↑ 製品の詳細説明・仕様は各製品をクリックください

工作機械用

ビルトイン型

堅牢型

防水型

偏平型

RP-5320D シリーズ

RP-5610D

RP-8524L

100､200､300､ 360､500､600､ 1000､1200､1800､ 2000､2500､3000､ 4096､5000､6000､ 8192､10000 P/R
（オプション 314､1024､ 2048､4000 P/R）

60､100､200､ 300､360､500､ 600 P/R

200､360､600､ 1000､1200､ 2000 P/R （オプション 2500､3000 P/R）

5000 r/min

3000 r/min

6000 r/min

50 N （ラジアル）
50 N （スラスト）

80 N （ラジアル）
50 N （スラスト）

30 N （ラジアル）
15 N （スラスト）

φ 15 mm

φ 8 mm

30 mN・m

80 mN・m

2 mN・m

0.8 kg

3 kg

0.16 kg

IPX5

IPX7

DC 12 V

DC 5 V

↑ 製品の詳細説明・仕様は各製品をクリックください

ローラエンコーダ

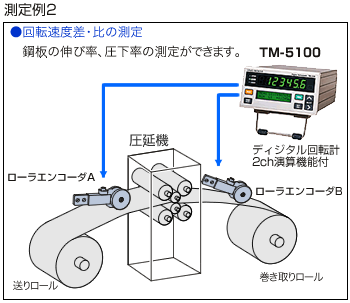

ローラエンコーダで走行体のラインスピードや長さを簡単に測定が可能です。

●測長計

リバーシブルカウンタ RV-3150と組み合わせて使用することで、測長を停止した時のバックラッシュに対応できます。
（RP-721を除く)

●ライン速度計

速度表示直読のため面倒な計算が不要です。
0 m/min 至近から検出できます

ライン速度計

ライン速度計
/ 測長計

測長計

ライン速度計
/ 測長計

普及型

低速・中速用

幅広ローラ可逆型

高分解能型

防水耐熱型

RP-704ZA

RP-721

RP-732

RP-7112

RP-7522

166.7 mm
(φ53.05）

200 mm
(φ63.66）

300 mm
(φ95.49）

250 mm
(φ79.58）

Al + ウレタンゴム焼付（ゴム硬度A90)

100 P/R

120、1200 P/R (速度)
200 P/R (測長)

300 P/R

1800 P/R (速度)
300（販売終了）(測長) 、
3000 P/R (測長)

1500 P/R (速度)
2500 P/R (測長)

DC 12 V ±5 % (50mA)

DC 12 V ±5 % (100mA)

DC 12 V ±10 % (120mA)

DC 12 V ±5 % (100mA)

0 ～ 400 m/min

0 ～ 200 m/min ：
1200 P/R
0 ～ 400 m/min ：
120 P/R

0 ～ 200 m/min

0.1 m/min

0.01 m/min ：1200 P/R
0.1 m/min ：120 P/R

0.01 m/min ：1800 P/R

0.01 m/min

1 mm ：200 P/R

1 mm ：300 P/R

0.1 mm ：3000 P/R
1 mm ：300 P/R
（販売終了）

0.1 mm

5 N

10 N

30 N

10 N

2 mN・m

1 mN・m

5 mN・m

3 mN・m

0.5 kg

2.2 kg

2.5 kg

0.8 kg

防塵・防噴流形
(IP55) 高温耐熱

TM-3100 シリーズ

TM-3100 シリーズ
RV-3150

RV-3150

TM-5100
RV-3150

TM-3100 シリーズ
RV-3150

端子台

コネクタ
（RM12BPE-5S)

防水コネクタ
（SNW-2010-PCF)

ケーブル直出し 3 m
（片側オープン)

↑ 製品の詳細説明・仕様は各製品をクリックください

関連周辺機器

回転計

リバーシブルカウンタ

Ｆ/Ｖコンバータ

パルス伝送器

TM-3100
シリーズ
ディジタル回転計
一般用　（4機種）

TM-5100
ディジタル回転計
2ch演算機能付

RV-3150
リバーシブルカウンタ

FV-1400
F/Vコンバータ
高速応答型

PA-330Z
絶縁型
パルス伝送器

TM-3110 表示のみ
TM-3120 BCD 出力
TM-3130 アナログ出力
TM-3140 コンパレータ出力
高速応答 100 kHz
オプションカードで機能追加が可能
蛍光表示管採用で視認性と操作性を大幅に向上
CE マーキング適合、
耐ノイズ性を向上
DIN 規格対応

BCD 出力
アナログ出力
コンパレータ出力
RS-232C
2ch演算

直線位置、変位、寸法などを測定する可逆カウンタ。豊富な外部出力機能（コンパレータ、アナログ、BCD,RS-232C)
コンパレータ設定値は4種類。

DC電源入力により、車載にも対応可(DC 12～42 V)
周波数/回転速度表示切換
入力周波数範囲
1 Hz～120 kHz

ロータリエンコーダの方形波出力を受けて、フォトカプラを駆動し、光により絶縁増幅、波形整形し、低インピーダンスで転送
DC電源型のRPシリーズにDC12 Ｖを供給
ケースは密閉構造で検出器付近の現場に設置可能

※ オプションについて

RPシリーズ
MPシリーズ
SP-405ZA
LGシリーズ

RPシリーズ
LGシリーズ
MPシリーズ

RPシリーズ
GSシリーズ

RPシリーズ
MPシリーズ

RPシリーズ

↑ 製品の詳細説明・仕様は各製品をクリックください
